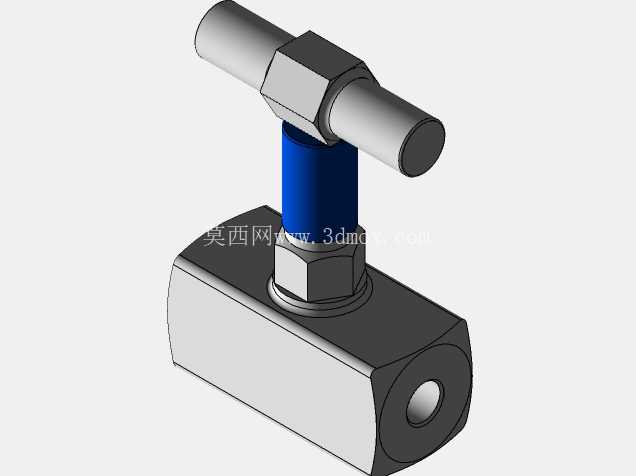

1/4英寸Balon N263-FF高压针阀结构

　　这款针阀的公称通径为1/4英寸，额定工作压力可达6000psi，属于高压工况下的流体截断与调节元件，在油气田井口取样回路、高压液压试验台、化工装置小流量高压管线、实验室高压流体输送系统中有着广泛应用，这类小通径高压针阀通常承担支路截断、流量微调、压力泄放的功能，相比大通径截止阀，其锥面密封结构能在极小开度下实现稳定的流量控制，同时耐受高压工况下的流体冲蚀。从结构设计来看，阀体采用整体锻造结构，两端为内螺纹连接接口，这种连接形式在1/4英寸小通径高压管路上安装便捷，无需额外焊接法兰，能有效减少高压泄漏点，阀体流道采用直通式设计，相比角式针阀流体阻力更小，适合安装在直管段空间受限的位置。

　　阀杆与手柄采用T型结构设计，手柄为圆柱杆式结构，相比手轮式手柄在高压工况下操作力矩传递更直接，操作人员可以借助套管增大力矩，实现高压下的可靠密封，阀杆与阀体之间采用填料密封结构，中部的蓝色填料压套通过螺纹预紧，能在阀杆往复旋转过程中持续补偿填料磨损，保证高压下阀杆处无外漏。密封副采用针状锥头与阀座锥孔配合的结构，锥度匹配经过精确计算，在关闭过程中锥面逐渐贴合，既能实现硬密封的零泄漏要求，又能避免锥面快速磨损，调节过程中开度与流量的线性度较好，适合小流量的精确调节。

　　安装边界方面，这款针阀的整体轴向长度较短，T型手柄的旋转半径控制在合理范围，安装时不需要预留过大的操作空间，两端内螺纹接口符合NPT内螺纹标准，能直接匹配同规格的高压液压管、仪表管接头，阀体底部为平面结构，可直接通过管卡固定在安装支架上，不需要额外设计安装底座。在实际选型应用中，这类高压针阀通常用于高压系统的测点隔离，比如压力变送器前端的一次截断阀，或者高压气源回路的支路控制阀，其6000psi的额定压力能覆盖绝大多数中高压液压系统、高压气路系统的工作压力范围，整体锻造的阀体结构避免了铸造阀体可能存在的砂眼、气孔等缺陷，在高压交变载荷下的抗疲劳性能更好。

　　设计建模过程中，需要重点关注阀杆螺纹的配合精度，以及密封锥面的同轴度要求，阀杆与填料接触段的表面粗糙度需要控制在合理范围，降低填料磨损速度，阀体两端内螺纹的同轴度直接影响管路安装后的应力分布，建模时需要保证两端螺纹轴线与流道轴线重合，避免安装后产生附加应力。此外，手柄与阀杆的连接采用四方孔配合，能传递更大的操作力矩，避免高压下开关时出现打滑现象，填料压套的螺纹长度需要满足填料磨损后的补偿行程，保证在整个使用寿命周期内无需频繁更换填料即可实现可靠密封。
