可变压缩式电池夹持固定座结构设计

　　在便携式电子设备、小型工控终端、户外便携供电模组这类需要频繁更换电池的场景里，电池固定结构的可靠性直接决定了整机供电的稳定性，传统固定式电池仓往往因为电池本身的尺寸公差、长期使用后的接触片形变，出现接触不良、电池松脱晃动的问题，尤其是在存在振动、冲击的移动使用场景下，这类故障的出现概率会大幅提升。这款可变压缩的电池持有器，核心就是通过弹性压缩结构来适配不同公差范围内的圆柱电池，同时保证持续稳定的接触压力，避免振动工况下的瞬态断电问题。

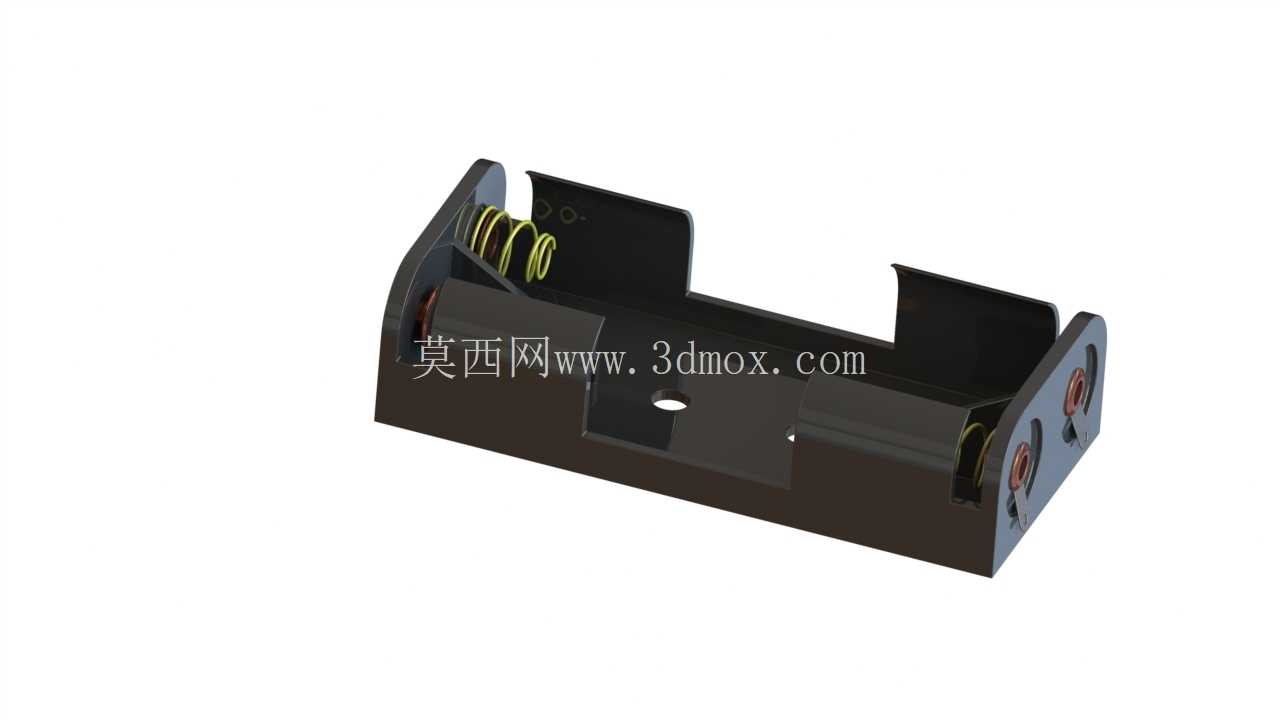

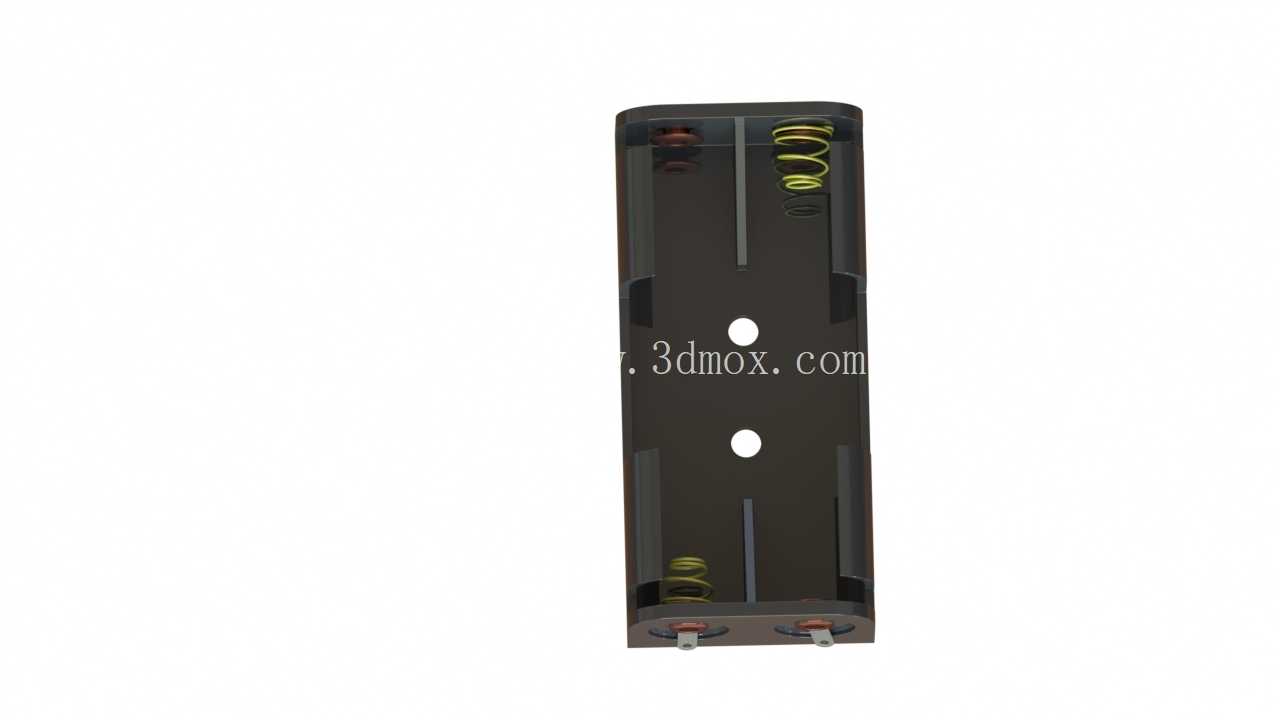

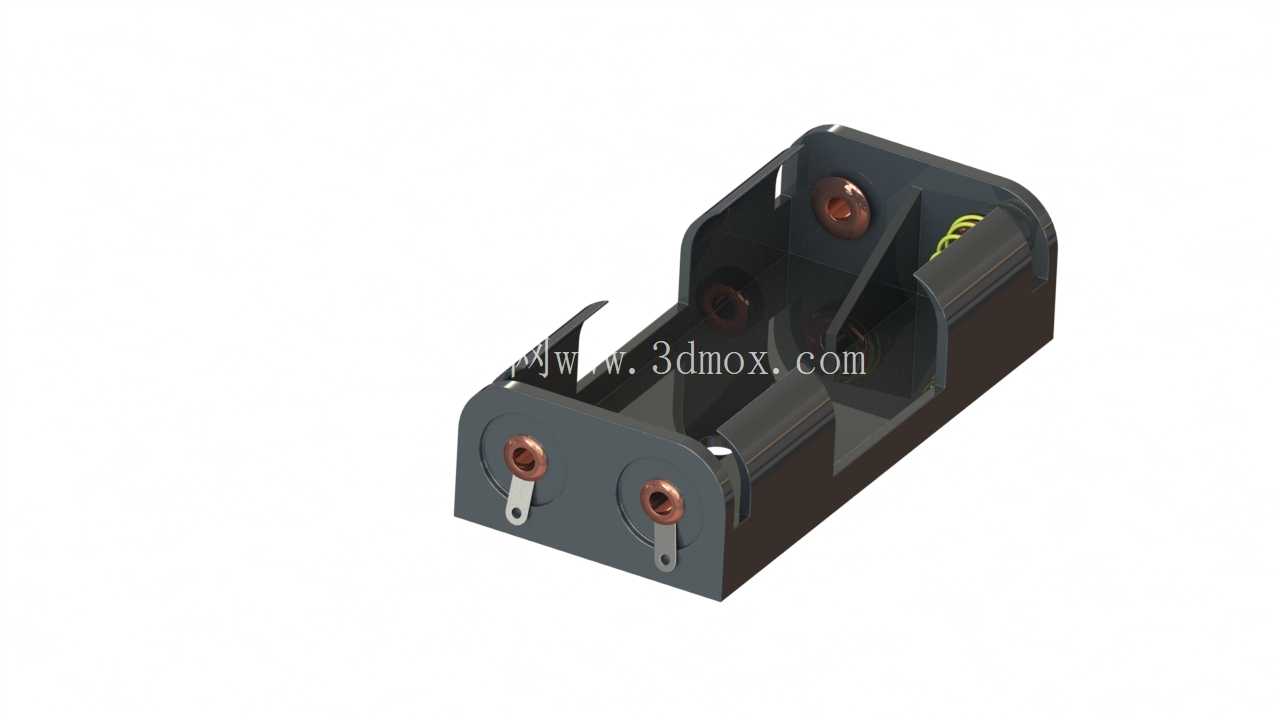

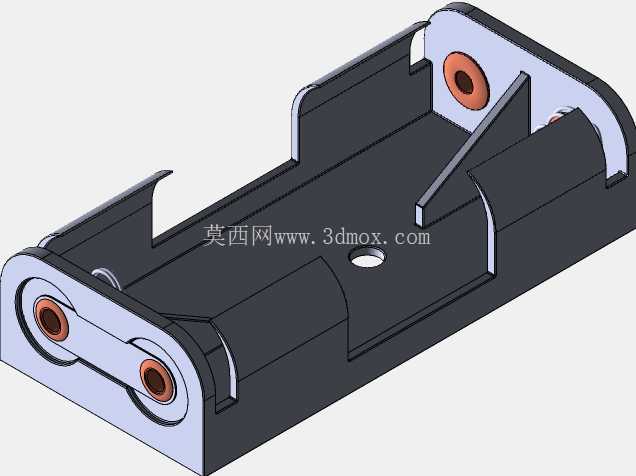

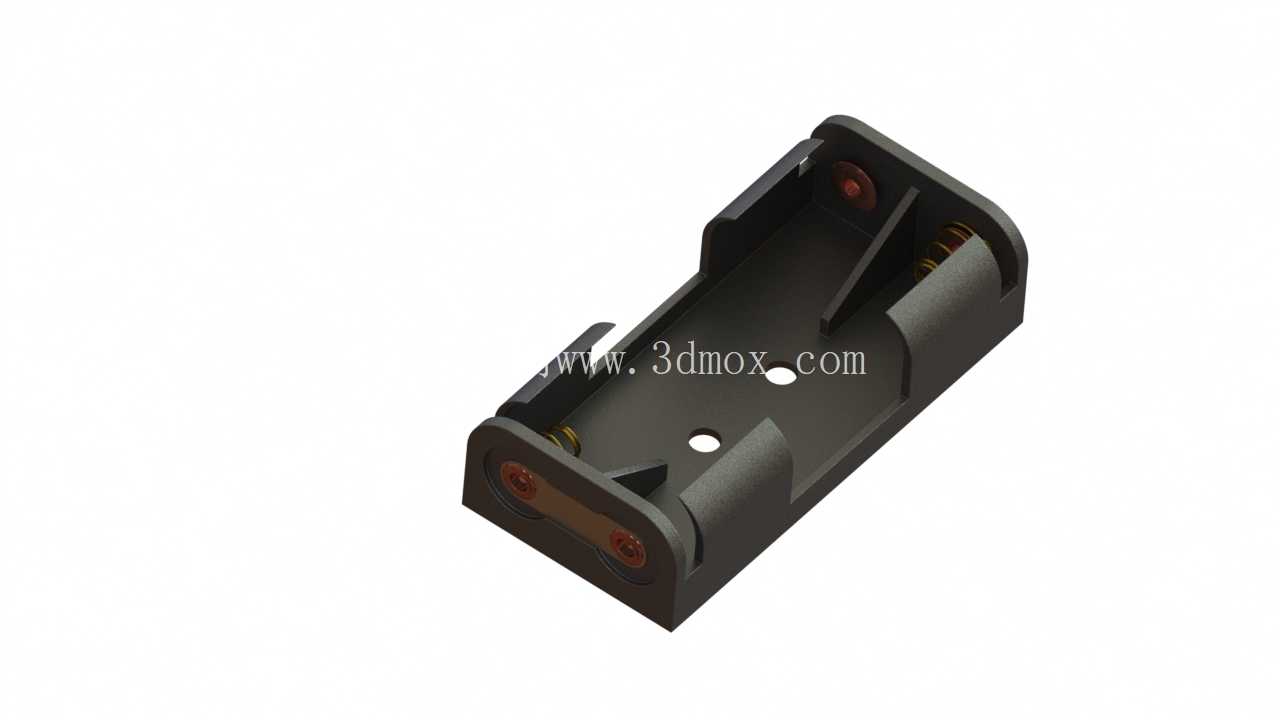

　　从结构设计逻辑来看，整个持有器采用冲压成型的金属壳体作为主体承载结构，壳体两侧设置带螺旋压缩弹簧的接触端，一端为固定的导电接触片，另一端为可沿电池轴向滑动的活动接触顶针，弹簧的预压缩量设计覆盖了对应规格圆柱电池的长度公差范围，哪怕电池长度处于公差下限，弹簧也能提供足够的正压力保证接触电阻处于合格区间，不会因为接触压力不足导致接头发热、电压跌落。壳体两侧的折弯挡边构成电池的径向限位结构，挡边的开口尺寸略大于电池外径，既可以保证电池装入时的顺畅度，不会出现卡滞，又能限制电池径向的窜动量，避免设备晃动时电池在仓内出现径向跳动撞击壳体。

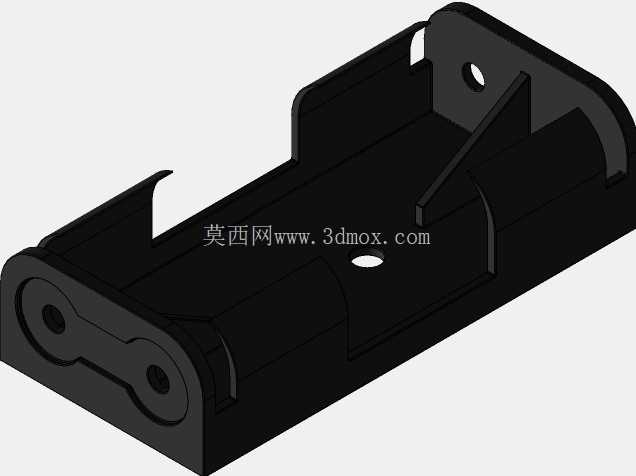

　　实际安装边界上，这款持有器的底部预留了两个对称的安装固定孔，可以通过螺丝直接锁附在设备的内部安装板上，孔位的间距按照通用便携设备的内部安装空间做了适配，不需要额外做转接支架就能直接固定。整体的外形高度控制在单节圆柱电池半径加壳体底板厚度的尺寸范围内，不会过多占用设备内部的垂直空间，对于内部空间紧凑的手持类设备来说，这种低轮廓的设计可以给PCB板、其他元器件留出更多的排布空间。壳体上预留的定位缺口，可以和安装板上的定位柱配合，在锁附螺丝的时候起到预定位的作用，避免组装时出现位置偏移，提升产线组装的效率。

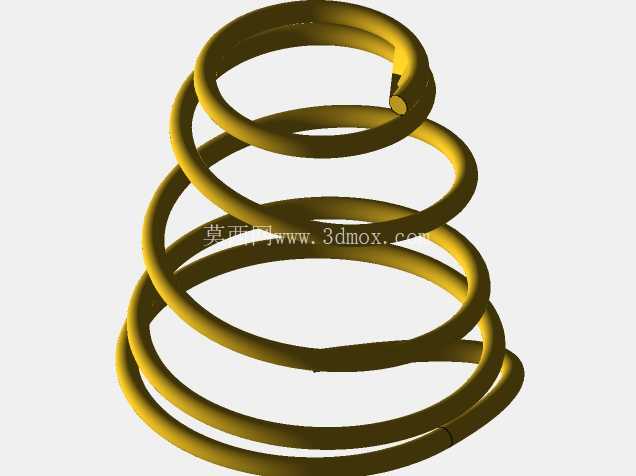

　　功能特性层面，除了基础的电池固定与导电连接作用，这款结构的可变压缩设计还能兼容同直径下不同容量梯度的同规格圆柱电池，不需要修改模具就能适配不同续航配置的整机版本，大幅降低了整机厂商的物料种类，减少供应链的管理成本。接触端的弹簧采用不锈钢材质做了表面镀镍处理，既保证了弹簧本身的抗疲劳性能，经过数千次的电池拆装循环后依然能保持稳定的弹力，不会出现弹力衰减导致的接触失效，同时镀镍层可以降低接触电阻，提升导电性能，也能在常规温湿度环境下避免接触片氧化生锈，延长结构的使用寿命。

　　在实际选型应用时，需要注意这款持有器的适配电池直径范围，装入电池时需要先将活动接触端向后压缩，待电池完全卡入两侧挡边的限位槽内再松开活动端，避免硬掰接触片导致结构形变。壳体本身的金属材质除了承载作用之外，还能起到一定的电磁屏蔽效果，减少电池供电回路对外的电磁辐射，也能阻隔外部电磁干扰对供电稳定性的影响，对于有EMC测试要求的电子设备来说，这种金属壳体的电池座相比塑料壳体的电池座，更容易通过相关的电磁兼容测试。

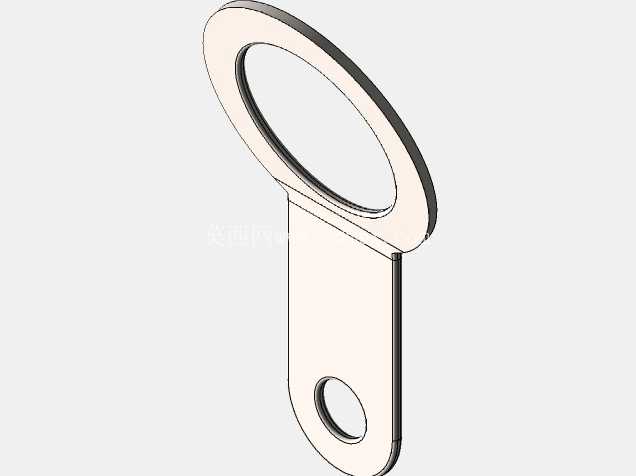

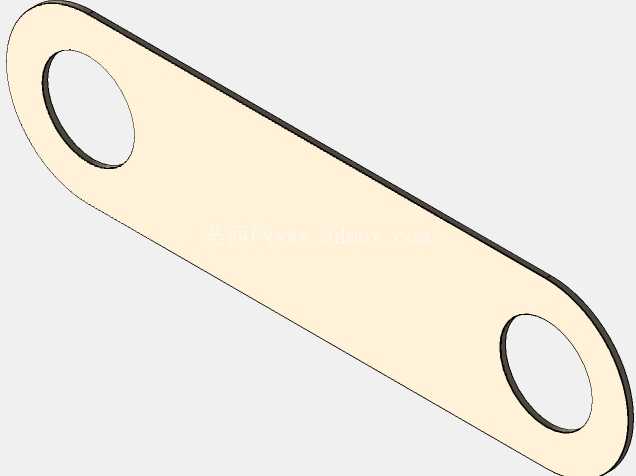

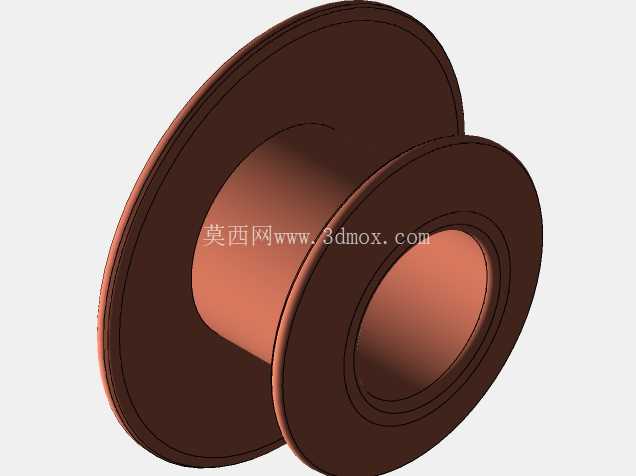

　　结构细节上，两侧的接触片都做了向内的圆弧翻边，和电池端面的接触区域是环形线接触，相比平面接触来说，这种线接触的形式可以刺破电池端面可能存在的氧化层，进一步降低接触电阻，哪怕电池存放时间较长端面出现轻微氧化，也能保证可靠的导电连接。弹簧的压缩行程做了限位设计，最大压缩量不会超过弹簧的极限压缩行程，哪怕装入长度偏长的公差上限电池，也不会将弹簧压并导致永久形变，提升了结构的容错率，避免组装时因为物料公差导致的结构损坏。
