机架式51.2V磷酸铁锂储能电池组结构

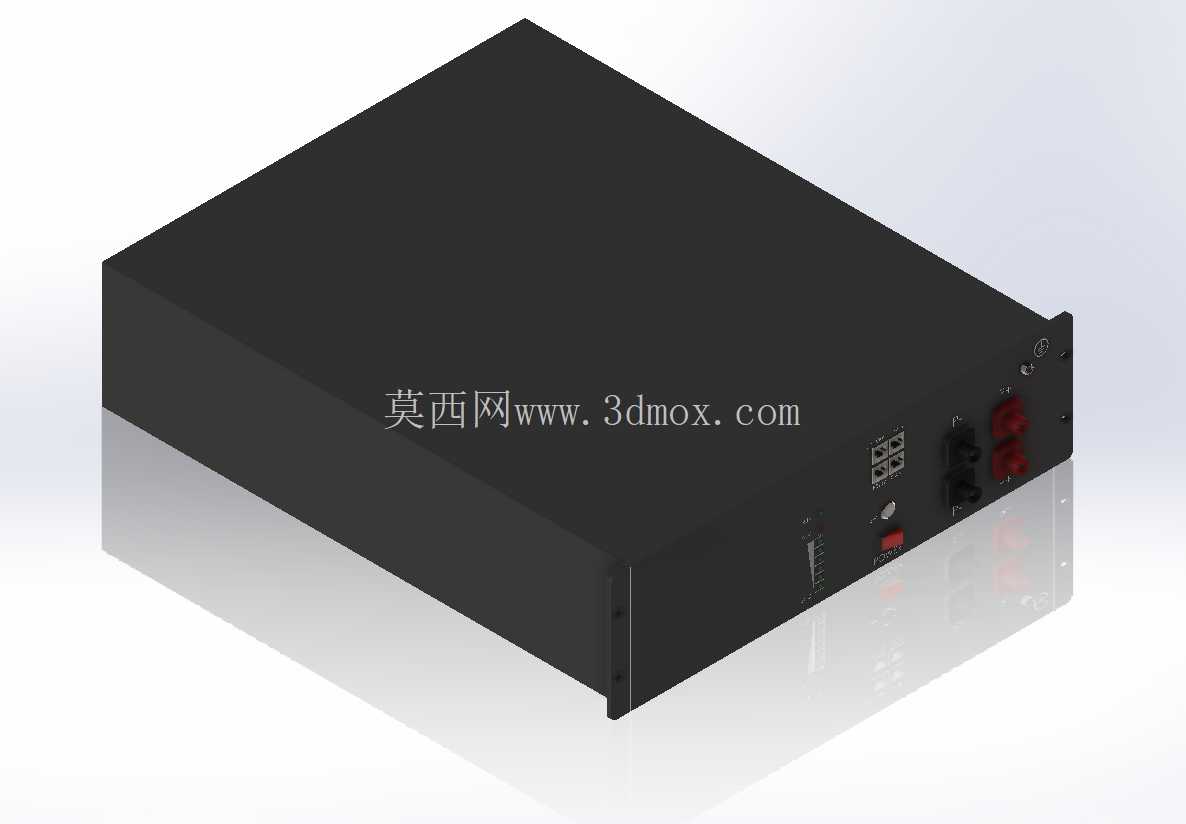

　　做储能系统集成的结构工程师对这类机架式储能电池肯定不陌生，这次拆解的这款5.32度电的机架安装款锂电单元，是户用光储系统里和Sunsynk逆变器配套的核心储能部件，日常做光储项目选型、机柜排布的时候经常会碰到这类标准尺寸的储能模块。先从安装场景说，这类电池完全遵循标准19英寸机柜的安装规范，是专门为机架堆叠部署设计的，不管是家用壁挂式储能柜、工商业侧的储能机柜，还是小型离网电站的电池仓，都可以直接通过前面板两侧的安装耳固定在机柜立柱上，不需要额外做定制安装支架，单模块的高度适配标准U位尺寸，多台并联的时候可以顺着机柜导轨直接推入，接线端全部前置在面板侧，后期运维更换的时候不需要挪动相邻模块，抽拉出来就能完成接线和更换，比传统落地式电池组的部署效率高很多。

　　再看实际用途，这款电池的额定电压是51.2V，刚好匹配低压户用储能逆变器的直流输入电压范围，单模块5.32千瓦时的容量，既可以单台使用满足小型家庭的日常备电需求，也可以多台并联扩容，支撑离网场景下的空调、水泵这类大功率负载运行，和同品牌的逆变器配套使用的时候，不需要额外配置通讯转接模块，面板上的通讯口可以直接和逆变器实现BMS数据交互，实时上传电芯电压、温度、SOC状态，自动触发过充过放保护。从设计思路上看，整个外壳采用1.2mm厚的冷轧钢板一体折弯成型，接缝处做了翻边压筋处理，既提升了壳体的结构强度，搬运堆叠的时候不会出现壳体变形，也能满足IP20的防护等级要求，防止运维过程中手指误触内部带电部件。

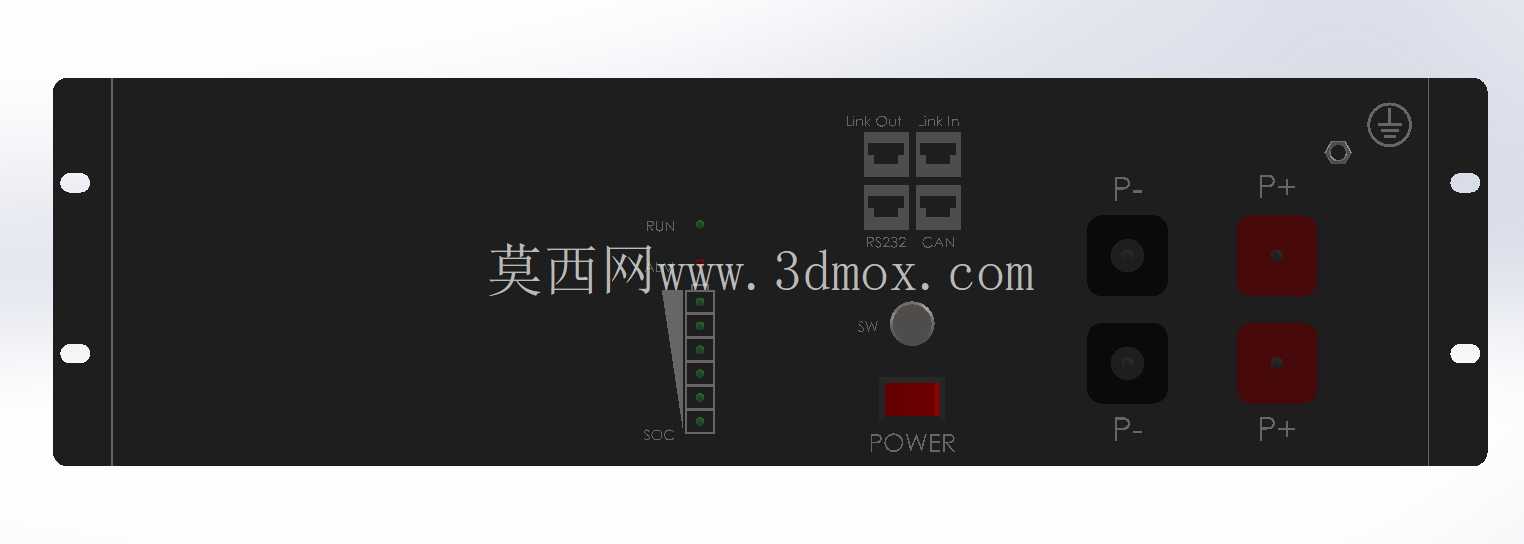

　　前面板的布局做了分区设计，左侧是状态指示灯和拨码开关，用来设置模块的并联地址、手动触发休眠，右侧是动力接线端子和通讯接口，强电和弱电接口之间做了凸起的隔离筋，避免接线的时候强电线缆干扰通讯信号，端子下方预留了走线槽位，接完线之后线缆可以顺着槽位走到机柜侧边的理线架，不会出现线缆交叉杂乱的问题。内部的结构排布也做了针对性优化，电芯模组采用卧式排布固定在壳体底部的安装梁上，重心更低，推入机柜的时候不会出现前倾卡滞，BMS管理板固定在前面板内侧，和电芯模组之间预留了15mm的通风间隙，配合机柜的前进风后出风散热通道，持续大电流充放电的时候，热量可以顺着间隙直接被气流带走，不会出现局部热量堆积导致的电芯温差过大问题。

　　安装边界方面，这款模块的深度适配常规600mm深的标准服务器机柜，前面板突出机柜立柱的距离不超过20mm，不会影响机柜前门的关闭，两侧的安装耳上开了长圆孔设计，现场安装的时候可以前后微调位置，对齐不同品牌机柜的立柱安装孔位，底部预留了接地螺柱，安装的时候可以直接接机柜的接地排，满足电气安全规范要求。另外面板上的红色急停按钮做了防误触设计，外面加了透明保护罩，日常运维不会误碰触发断电，只有需要紧急切断的时候掀开罩子才能按下，细节设计完全贴合现场运维的实际需求。做这类储能电池的三维建模的时候，要特别注意前面板接口的位置公差，安装耳的孔位尺寸必须和19英寸机柜的标准孔位完全对齐，不然现场安装的时候会出现螺丝穿不进去的问题，壳体的折弯圆角、内部模组的安装间隙也要和实际生产工艺匹配，不然导出的工程图没法直接指导生产。
