大学生方程式赛车钢管式空间车架结构

项目分类:汽车 发布时间:2025-02-16 ID:930345
  • 大学生方程式赛车钢管式空间车架结构
  • 大学生方程式赛车钢管式空间车架结构

  这套钢管桁架结构是面向大学生方程式赛事打造的整车承载核心,也就是赛事规则里定义的底盘主承载部分,所有整车部件的安装定位、载荷传递都要依托这套框架完成。从实际赛事应用场景来看,这类车架需要同时兼顾多维度的工程要求:首先要满足赛事规则里的驾驶员生存空间边界,座舱区域的钢管排布必须预留出头盔、肩部、腿部的最小安全间隙,还要给转向机构、踏板总成、座椅、安全带安装点留出足够的布置空间,不能出现部件安装后与钢管结构干涉的问题。

  从结构设计思路来看,这套空间桁架采用的是不等径薄壁钢管拼接的方案,主承载环、前隔板环、侧边防撞结构这些规则强制要求的高载荷区域,会选用壁厚更大、管径更粗的钢管来承受碰撞冲击和整车扭转力矩,而辅助支撑、安装支架类的非主承力部位,则选用稍薄的管材来控制整体重量,毕竟方程式赛事对整车重量的敏感度极高,每减少一公斤的簧上质量,都能直接反映在加速、制动和过弯的动态响应上。

  实际使用过程中,这套车架要承受的载荷是多方向叠加的:急加速时动力总成输出的扭矩会通过后悬安装点传递到车架后部,重刹时前悬的制动力会让前部桁架承受纵向的冲击载荷,高速过弯时侧向加速度带来的侧倾力矩,会让整个车架产生扭转变形,这就要求桁架的三角形排布足够合理,不能出现大跨度的无支撑四边形结构,避免局部应力集中导致钢管开裂或者变形量过大。你能看到的前部倾斜排布的钢管,是前舱的承载结构,用来固定前悬摇臂、转向机、制动总泵这些部件,安装点的位置精度直接影响前轮定位参数,建模的时候这些点位的坐标公差必须控制在很小的范围内,不然实车装配后会出现前束、倾角偏差,直接影响行驶稳定性。

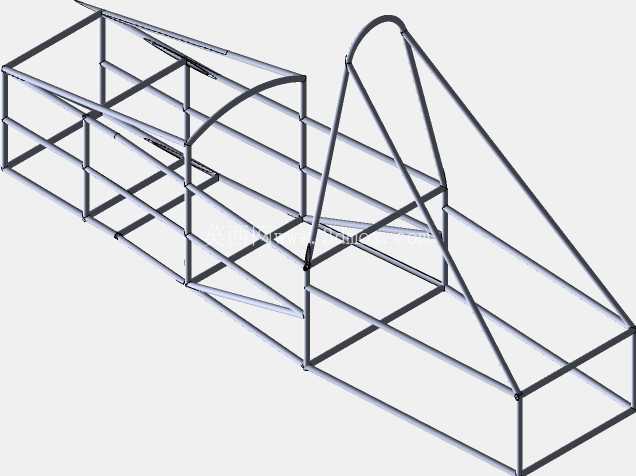

  座舱后方隆起的拱形结构是主防滚环,这部分是整车最高的承载结构,除了满足翻车时的顶部防护要求,还要承担后悬上叉臂、安全带肩带的安装载荷,所以这部分的钢管连接节点都做了斜向支撑补强,把集中载荷分散到相邻的桁架杆件上,避免节点处应力过大。侧边防撞的纵向钢管沿着座舱两侧布置,高度刚好对应驾驶员的躯干位置,侧面碰撞时能通过自身变形吸收冲击能量,同时把冲击力传递到前后的环形结构上,减少座舱内部的变形量,保障驾驶员的生存空间。

  从安装边界来看,车架底部的钢管平面是整车的安装基准面,电池组、油箱、散热系统这些底部部件的安装支架都要焊接在这个平面的对应点位上,建模时已经预留了各个部件的安装孔位坐标,后续出工程图的时候可以直接提取坐标做焊接工装,保证实车焊接后的尺寸和数模一致。车架前后的悬置安装点位置,是结合悬架硬点计算后确定的,保证轮跳过程中悬架参数的变化在设计范围内,不会出现轮胎蹭车架或者转向卡滞的问题。

  很多刚接触方程式赛车设计的团队容易犯的错误,就是只照着规则的钢管尺寸要求搭框架,忽略了载荷传递的路径合理性,最后做出来的车架要么过重,要么扭转刚度不足,过弯的时候车架变形导致悬架参数乱变,轮胎抓地力没法充分发挥。这套数模的桁架排布是经过多轮拓扑优化后的结果,在满足规则最小钢管规格要求的前提下,去掉了非必要的冗余杆件,把重量集中在主载荷传递路径上,同时保证整车扭转刚度达到赛事要求的水平,不会因为刚度不足导致动态响应滞后。另外你能看到的所有钢管连接节点,都是相贯线切割后的贴合焊接,建模时已经做好了相贯面的处理,后续加工的时候可以直接导出切割程序,不用再二次修整管口,能减少不少加工工作量,也能保证焊接时的贴合面积,提升节点的连接强度。
