乘用车铝合金轮辋结构设计方案

　　在乘用车底盘行走系统的设计环节中，轮辋作为连接轮胎与车轴的核心承载构件，其结构合理性直接决定了整车行驶的安全性、操控稳定性与NVH表现。日常道路行驶场景下，轮辋需要承受来自路面的垂直冲击、转向时的横向载荷、加减速过程中的扭矩传递，同时还要兼顾制动系统的散热需求，因此在结构设计阶段需要对多维度的性能边界做充分校核。

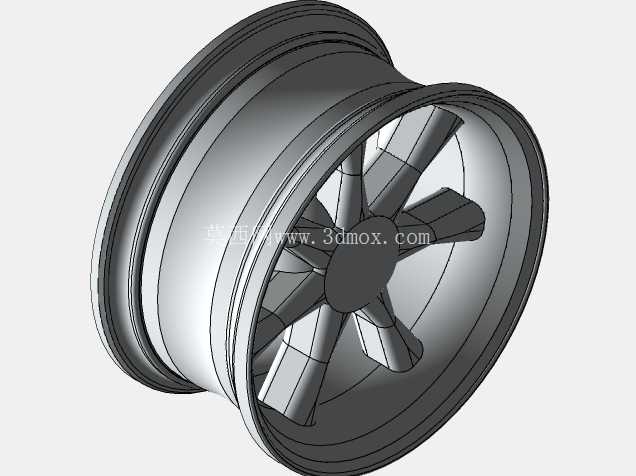

　　这款合金轮辋采用铸造铝合金作为基础材质，整体为等强度轮辐+深槽轮缘的经典结构布局，轮辐采用多辐条渐变厚度设计，从靠近轮毂中心的安装座位置向轮缘方向逐步减薄，在保证整体刚性的前提下尽可能降低非簧载质量——非簧载质量的降低能够直接提升悬架系统的响应速度，减少路面颠簸向车身的传递，对于提升整车操控平顺性有明显作用。轮辋的中心安装面设置了定位止口，与车轴轮毂的轴头采用过盈配合定位，周围均匀分布的螺栓孔位置做了局部加厚处理，避免螺栓预紧力作用下出现局部应力集中，螺栓孔的节圆直径严格匹配对应车型的轮毂安装参数，保证安装后轮辋的回转中心与车轴轴线完全重合，避免高速行驶时出现车轮动平衡超差引发的抖动问题。

　　轮缘部分采用标准深槽式设计，槽底的过渡圆角经过反复优化，既能够保证轮胎拆装时的操作便利性，又能避免尖角位置在轮胎充气后出现应力集中导致的开裂风险。轮辋的气门嘴安装孔设置在轮辐间隙对应的轮缘位置，避开轮辐的加强筋区域，方便后期充气操作与胎压监测模块的安装。在轮辋与制动盘对应的内侧腔体，预留了足够的避让空间，能够适配同尺寸规格下的浮动式制动卡钳与通风制动盘，避免转向或者悬架跳动过程中轮辋与制动部件发生运动干涉。

　　从安装边界来看，轮辋的偏距参数经过匹配计算，保证轮胎安装后的接地面中心与悬架转向节的主销偏距处于合理区间，减少转向时的回正力矩波动，同时避免轮胎在满载跳动、最大转向角度时与翼子板内衬、悬架摆臂发生剐蹭。轮辐的背面设计了均匀分布的减重凹槽，在不降低结构强度的前提下进一步削减冗余重量，凹槽的走向与应力传递路径保持一致，避免出现截面突变引发的应力集中问题。轮辋的表面做了平滑过渡处理，所有棱边都设置了工艺圆角，既能够降低铸造过程中的缺陷率，也能减少行驶过程中空气紊流产生的风阻，同时带起的泥水能够顺着光滑的表面快速甩出，减少轮辋表面的污渍附着。

　　在实际使用场景中，这款轮辋能够覆盖日常城市通勤、高速巡航以及轻度非铺装路面行驶的载荷需求，轮辐的间隙尺寸经过优化，能够在车辆行驶过程中引导气流穿过轮辋表面，带走制动盘工作产生的热量，避免长时间制动后制动系统出现热衰退。针对不同的轮胎扁平比适配需求，轮辋的胎圈座位置做了滚花处理，能够增大与轮胎胎圈的摩擦力，避免大扭矩输出时轮胎与轮辋之间出现相对滑动，保证动力传递的可靠性。设计过程中通过有限元分析对轮辋的径向疲劳、弯曲疲劳工况做了模拟验证，在1.3倍额定载荷的循环加载测试下，应力集中区域的安全系数满足行业标准要求，轮缘的抗冲击性能也能够覆盖日常行驶中遇到路面坑洼、减速带冲击的极端工况，不会出现轮缘变形、开裂的问题。
