手脚联动双动力健身自行车结构设计

　　这款手脚联动的双动力骑行器械，核心定位是兼顾日常通勤代步与全身肌肉锻炼的复合功能载具，区别于传统仅依靠腿部发力的常规自行车，在结构设计上做了针对性的动力输入拓展。从实际应用场景来看，该结构既可以适配户外日常骑行的通勤需求，也可作为固定式健身器材的核心结构，搭配阻尼调节模块后放置于室内健身场景，满足用户在骑行过程中同时锻炼上肢与下肢肌群的需求，解决传统骑行过程中上肢仅握持车把、缺乏主动发力参与的问题。

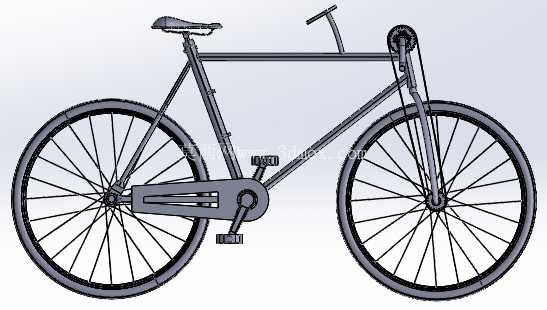

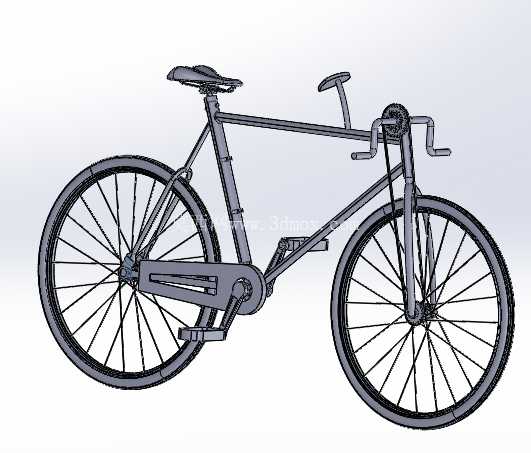

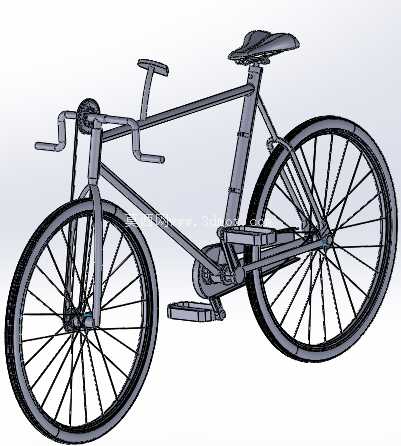

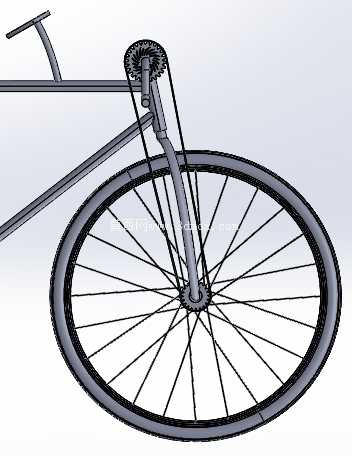

　　从功能特性层面拆解，该结构保留了传统自行车的后轮链条驱动核心逻辑，在车把位置增设了独立的上肢动力输入组件，该组件通过铰接结构与车架立管上部连接，可随手臂的推拉动作完成圆周方向的动力输出，动力通过内置的传动连杆结构汇入中轴位置的动力耦合机构，与腿部踩踏输出的动力共同作用于驱动链轮，实现上下肢动力的叠加输出。实测在相同的人体输出功率下，该结构可降低单肌群的负荷强度，同时在上下肢协同发力的状态下，可获得比传统自行车更高的瞬时驱动效率，配合骑行姿态的低风阻优化，在平路巡航状态下可有效降低骑行过程中的空气阻力占比。

　　设计思路上，整体结构优先考虑了3D打印的加工适配性，所有零部件的壁厚、连接结构均做了适配FDM工艺的优化，避免出现大角度悬空、壁厚小于1.5mm的易断裂结构，零件之间的连接均采用标准紧固件配合预留安装孔的方式实现，无需额外的定制连接件，普通用户即可完成整机组装。车架部分采用经典的菱形三角受力结构，在上管靠近车把的位置预留了上肢动力组件的安装位，安装位的同轴度公差控制在0.2mm以内，避免上肢动力输入过程中出现卡滞问题；车把组件保留了传统的转向功能，上肢动力输入的曲柄结构与转向管柱做了同轴嵌套设计，转向动作与动力输入动作互不干涉，在转向过程中上肢依然可以正常输出动力。

　　从外形尺寸与安装边界来看，整车轮距与常规26寸城市自行车保持一致，长度控制在1700mm以内，宽度不超过车把的600mm尺寸，高度可根据用户身高调整坐垫与上肢动力握把的位置，适配身高160cm至185cm的用户使用。各运动部件之间均预留了足够的安全间隙，手臂推拉握把的运动行程范围内无突出的尖锐结构，腿部踩踏的曲柄回转半径与常规自行车保持一致，不会出现运动过程中肢体与车架磕碰的问题。所有传动部件均做了外置布局设计，便于后期的维护与零件更换，链轮、链条等易损件均采用通用标准件规格，无需定制特殊配件即可完成替换。

　　在结构受力层面，上肢动力输入的连杆组件采用了等强度设计，在握持位置做了局部加强处理，可承受最大150N的瞬时推力，中轴位置的动力耦合机构采用行星齿轮结构实现动力汇流，可自动适配上下肢不同的输入转速，避免出现动力干涉问题。车架管材的直径与壁厚均参考常规城市自行车的受力标准做了校核，在承受100kg整车载荷的状态下，车架最大变形量不超过1mm，满足日常使用的强度要求。整车的重心位置经过优化，在正常骑行姿态下重心位于两轮中心偏后位置，保证骑行过程中的操控稳定性，即使在上肢大力度发力推拉握把的状态下，也不会出现车头翘起的失稳问题。
