车床九速换挡齿轮传动装配结构

项目分类:3D模型 发布时间:2021-08-31 ID:256537
  • 车床九速换挡齿轮传动装配结构
  • 车床九速换挡齿轮传动装配结构
  • 车床九速换挡齿轮传动装配结构
  • 车床九速换挡齿轮传动装配结构

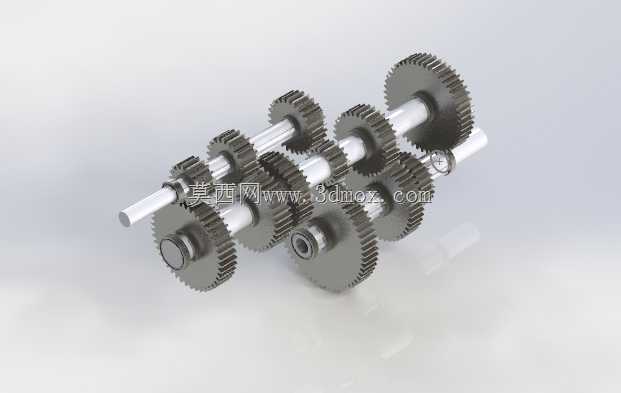

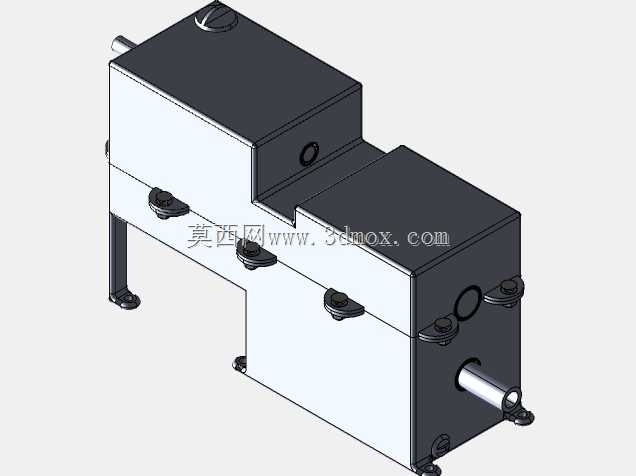

这套齿轮传动装配结构,主要适配普通卧式车床的主轴变速单元,是车床主传动系统里负责转速切换的核心机械组件,日常车间里的普车操作者扳动变速手柄切换不同切削转速,最终的动力传递就靠这套多齿轮啮合的结构完成。从实际应用场景来看,金属切削加工里不同材质、不同直径的工件,需要匹配不同的主轴转速才能保证加工表面质量,比如车削铝件这类软质金属需要高转速,车削调质钢件则需要低转速大扭矩,这套9速的齿轮组就是通过不同齿数齿轮的啮合组合,输出9种不同的传动比,覆盖从低速重切削到高速精加工的常用转速区间,完全能满足常规轴类、盘类零件的车削加工需求。从结构设计逻辑来看,整套组件采用平行轴布置方式,多根传动轴平行排布,不同模数、不同齿数的圆柱直齿轮套装在轴上,通过滑移齿轮的轴向移动,改变参与啮合的齿轮配对,就能实现传动比的切换,这种结构的优势在于传动效率高,换挡逻辑清晰,直齿轮的加工和装配精度更容易保证,日常维护时拆解检查齿面磨损也很方便,不会像斜齿轮或者行星齿轮结构那样对装配公差有过高要求,很适合车间工况下的长期使用。设计过程中首先要考虑的是安装边界,整套齿轮组件需要完全容纳在车床的主轴箱腔体内部,所以各轴的中心距、齿轮的齿顶圆直径都要严格匹配箱体的内部空间,不能出现齿轮旋转时和箱体内壁、其他固定结构干涉的问题;轴的两端支撑位置要对应箱体上的轴承安装孔位,保证装配时轴系的同轴度符合要求,避免运转时出现齿轮偏磨、振动过大的问题。齿轮的参数选择上,要兼顾低速档的扭矩输出能力和高速档的运转平稳性,低速档位配对的齿轮副要保证足够的齿根强度,承受重切削时的大切削力传递,避免打齿故障;高速档位的齿轮则要控制齿形精度,减少高速旋转时的振动和噪音。滑移齿轮的拨叉槽位置要和操纵机构的拨叉行程匹配,保证换挡时齿轮能顺利滑入啮合位置,不会出现顶齿、挂档不到位的情况。整套装配没有多余的冗余结构,所有齿轮、轴、定位套的位置都经过排布优化,既保证9种传动比的输出覆盖合理的转速范围,又尽可能压缩整体结构的体积,不会额外增加主轴箱的外形尺寸,适配常规中小型卧式车床的安装空间,装配完成后齿轮啮合侧隙控制在合理范围,既能保证传动时没有过大的回程误差,又不会因为侧隙过小导致运转卡滞、齿面磨损加快。
