CALB方形储能单体电芯结构设计

项目分类:电池 发布时间:2025-02-16 ID:930497
  • CALB方形储能单体电芯结构设计
  • CALB方形储能单体电芯结构设计
  • CALB方形储能单体电芯结构设计

  做储能系统集成、动力电池PACK结构设计的工程师,大概率都接触过这类方形铝壳单体电芯,这次拆解建模的这款中航锂电CA180FI型号电芯,是当前工商业储能、低速电动车、备用电源领域应用占比不低的一款容量规格单体。先从实际落地的场景说起,这类180Ah级别的磷酸铁锂方形电芯,常见于1P52S组成的48V家庭储能模组、1P16S的低速电动车电池包,还有通信基站的-48V后备电源系统,相比圆柱电芯,它的成组效率更高,散热面规整,PACK阶段的结构固定难度更低,相比软包电芯,它的外壳自带结构强度,不需要额外增加过多的支撑结构就能满足车载、户外储能的振动防护要求。

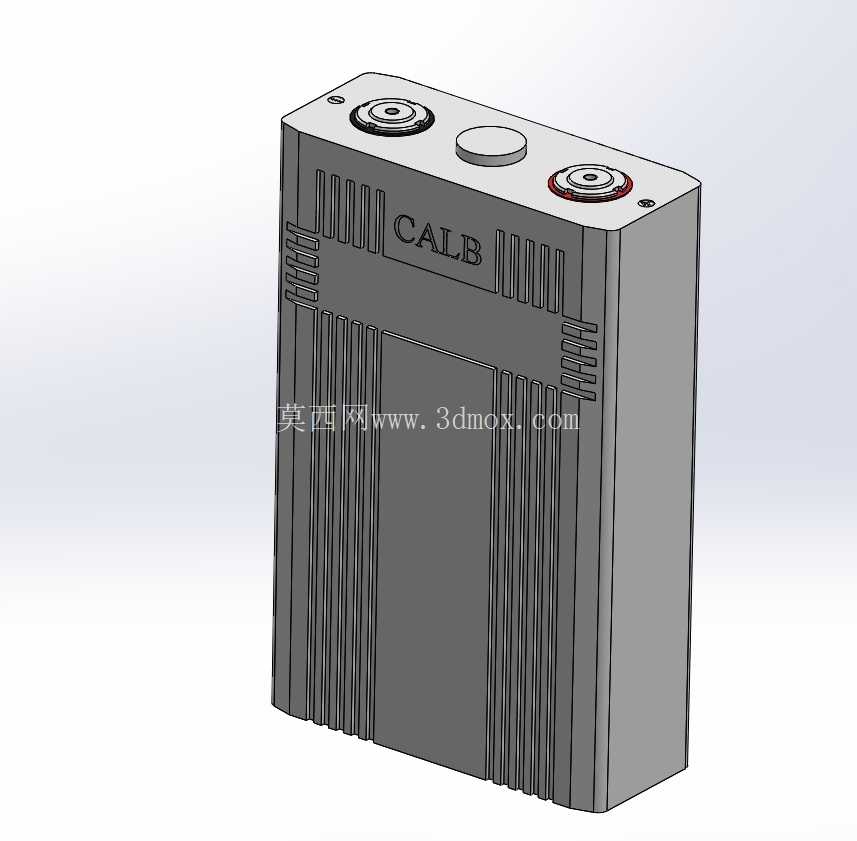

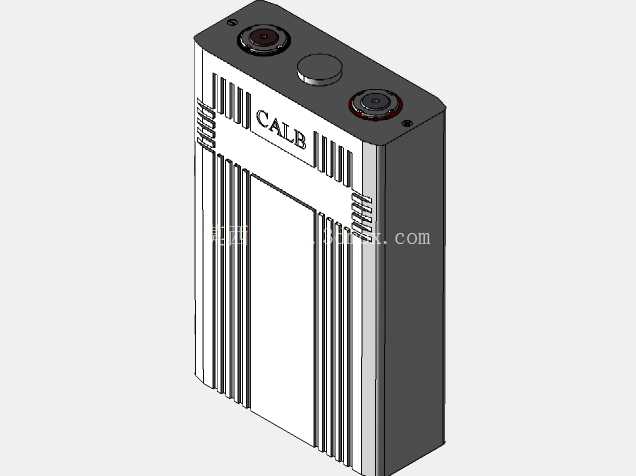

  从实际功能特性来看,这款电芯的顶部极柱采用内凹式的圆形极柱设计,正负极极柱做了明确的标识区分,正极极柱边缘带红色绝缘圈,负极无额外色标,极柱端面略低于电芯顶面的安装基准面,这样设计的好处是在PACK堆叠时,极柱不会因为堆叠挤压出现受力变形,同时顶部预留的圆形防爆阀位置,和极柱保持了足够的安全距离,当电芯内部出现热失控压力超阈值时,防爆阀能定向泄压,不会直接冲击到极柱连接的汇流排,避免出现高压拉弧的风险。电芯外壳采用拉伸铝壳一体成型,侧面做了多道竖向的加强筋结构,不要小看这些筋条,一方面是增加铝壳的结构刚度,在电芯充放电膨胀过程中,壳体不会出现过度鼓胀导致模组结构失效,另一方面这些竖向筋条形成了天然的散热风道,当模组底部加装散热板或者侧面走风冷时,筋条之间的空隙能引导气流均匀流过电芯表面,降低单体之间的温差。

  再说到建模时的设计思路还原,首先要抓准安装边界尺寸,这类方形电芯的外形公差控制很严,长宽方向的公差一般控制在±0.2mm以内,高度方向因为顶盖焊接的公差,一般控制在±0.3mm,建模时首先把电芯的主体壳体作为基准特征,先绘制外壳的拉伸轮廓,再切除出侧面的加强筋结构,注意筋条的深度不是等深的,靠近极柱的上部区域筋条深度更浅,下部区域筋条深度略深,这是因为电芯内部卷芯的膨胀力主要集中在壳体中下部,更深的筋条能提供更好的抗变形能力。顶部的特征要单独拆分建模,极柱的绝缘套、防爆阀的压片、顶盖的焊接翻边都要做出来,这些细节在做PACK干涉检查的时候非常关键,很多新手建模时会把顶盖做成一个整平面,实际做汇流排设计的时候就会发现,防爆阀的凸起、极柱的绝缘圈高度都会和汇流排、绝缘片产生干涉。另外要注意电芯底部的平整度,底部是和模组液冷板接触的主要面,平面度要求一般在0.1mm以内,建模时不要给底部加多余的特征,保证安装面的平整。

  从安装适配的角度来说,这款电芯的侧面没有预留固定螺孔,实际成组时都是依靠模组两端的端板和侧面的绑带施加预紧力固定,所以建模时要考虑到电芯之间的绝缘片厚度,一般相邻两个电芯之间会垫1mm左右的环氧绝缘片或者泡棉,在做模组堆叠装配时,要把这个间隙预留出来。极柱的连接方式一般是激光焊接或者螺栓连接,这款的极柱端面是平的,预留了焊接的工艺台,适合超声波焊接或者激光焊接汇流排,相比螺栓连接的极柱,它的接触内阻更低,大电流充放时的发热更小。另外要注意电芯顶部的注液孔位置,就是两个极柱之间的圆形小凸台,这个位置在做顶盖上方的绝缘盖板设计时,要预留避让空间,不能被绝缘件压住,避免影响注液孔的密封结构。

  实际工程应用中,这类电芯的循环寿命普遍在3000次以上,适合对空间利用率要求高、维护频率低的储能场景,建模时还原的细节越充分,后续做PACK仿真、结构验证的时候就越能减少试错成本,比如很多人做热仿真时会忽略侧面筋条对散热面积的提升,把电芯侧面当成平面计算,最后仿真出来的温升数据和实际测试差2-3℃,就是因为没有还原这些结构细节。还有结构强度仿真时,壳体的筋条结构对整体抗挤压能力的提升很明显,如果省略这些特征,仿真出来的壳体变形量会比实际大很多,导致端板设计过度冗余,增加不必要的成本。
