直列四缸曲柄活塞连杆组结构

　　这套直列四缸曲柄活塞连杆组件，是往复式动力设备里最核心的运动转换单元，日常接触最多的应用场景就是小排量乘用车汽油机、小型通用柴油动力机组，还有部分固定式工业动力输出装置，核心作用是把活塞承受的燃气爆发压力，通过连杆传递给曲轴，将活塞的往复直线运动转化为曲轴的旋转扭矩，向外输出动力。

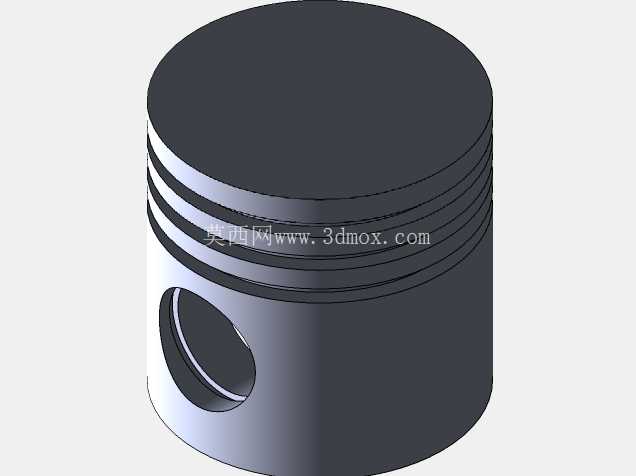

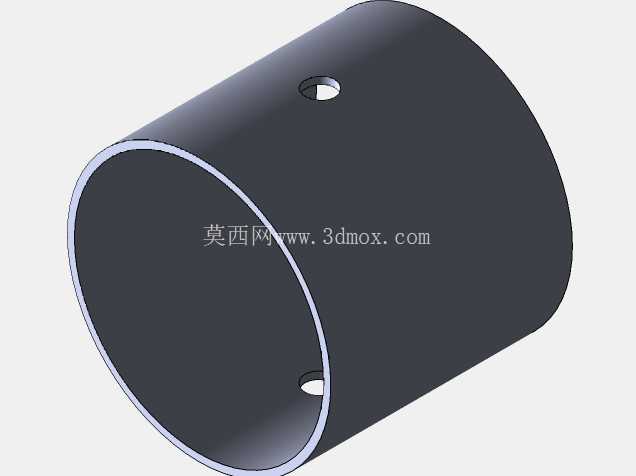

　　从结构设计逻辑来看，四个活塞沿曲轴轴向等距排布，相邻气缸的曲柄销错开180度相位，这种布置能保证四个活塞的往复惯性力在曲轴旋转过程中实现一阶、二阶惯性力的自行平衡，大幅降低整机运转时的振动幅值，不需要额外加装体积庞大的平衡轴结构，就能满足民用动力设备的NVH控制要求。每个活塞头部都设计了三道环槽，最上方两道为气环槽，用来密封燃烧室的高压燃气，避免压缩、做功行程的气体下窜到曲轴箱，最下方一道为油环槽，负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳。活塞销采用全浮式设计，工作状态下活塞销可以在连杆小头衬套和活塞销座孔内自由转动，让磨损均匀分布在整个销的接触表面，延长部件使用寿命。

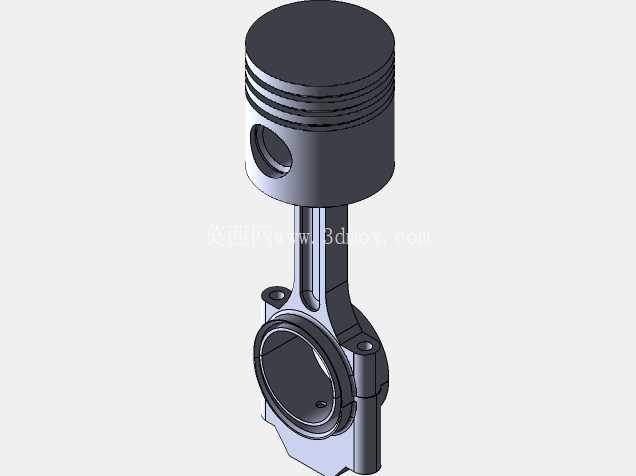

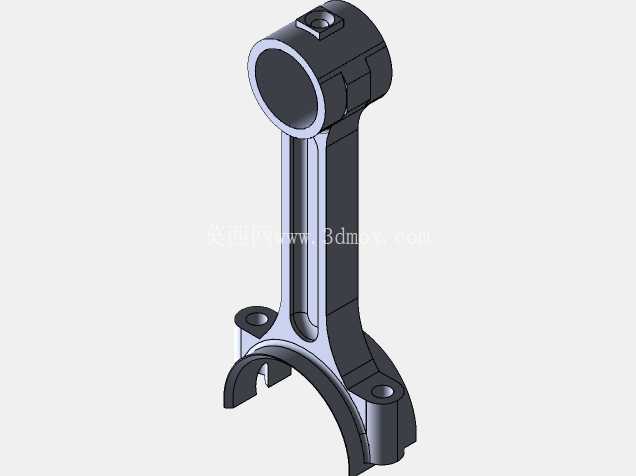

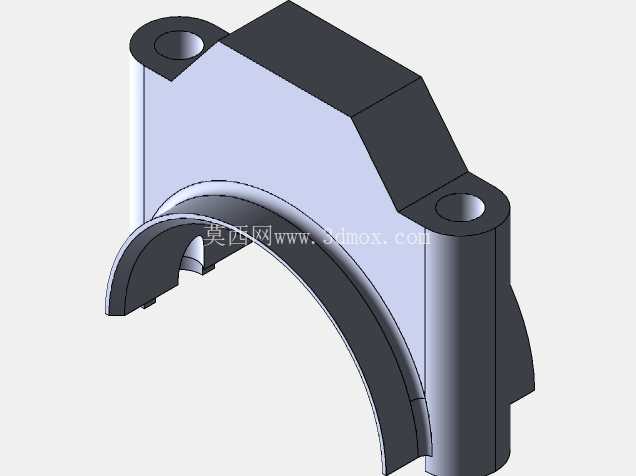

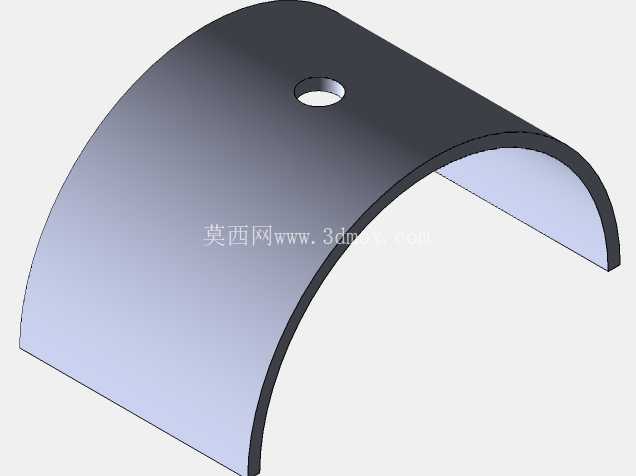

　　连杆部分采用工字形截面设计，这种截面在相同材料重量下能获得最大的抗弯截面模量，承受活塞做功时传递的爆发压力，以及曲轴高速旋转带来的交变拉压载荷，不会出现杆身弯曲、扭曲变形的失效问题。连杆大头采用剖分式结构，通过连杆螺栓与曲轴的曲柄销连接，剖分面设计为平切口形式，匹配四缸机较小的曲柄销直径，装配时可以直接从气缸体上方将连杆活塞组穿入气缸，不需要额外扩大缸体上的连杆过孔，能保证缸体整体的结构刚度。

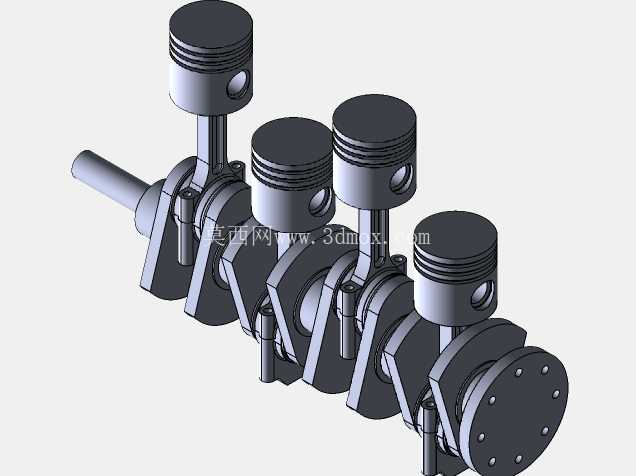

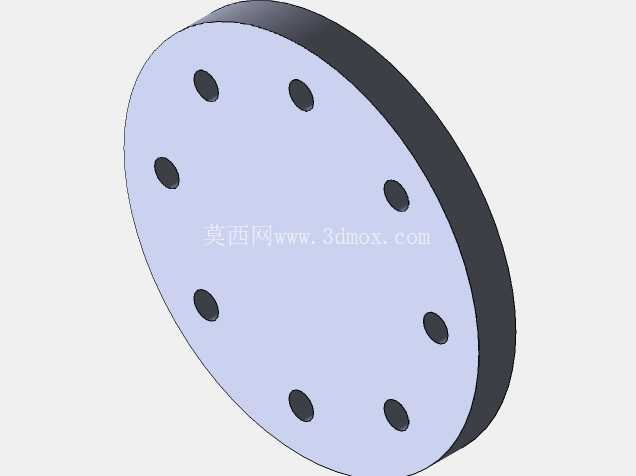

　　曲轴部分采用整体式锻造结构，四个曲柄臂之间设置了四个主轴颈，通过主轴承座安装在缸体的主轴承孔内，每个曲柄臂的扇形部分都做了平衡重设计，平衡重的重心与曲柄销重心分布在主轴颈轴线的两侧，用来抵消曲柄销、连杆大头旋转时产生的离心力，以及活塞连杆组往复运动产生的惯性力矩，让曲轴运转时的主轴颈受力更均匀，减少主轴承的偏磨问题。曲轴的动力输出端设计了法兰盘结构，用来安装飞轮或者动力输出联轴器，法兰盘上的螺栓孔采用等距圆周排布，保证连接时的同轴度要求，避免动力输出时出现偏心振动。前端的轴颈用来安装正时驱动齿轮、机油泵驱动链轮以及皮带轮，为配气机构、冷却系统、润滑系统提供驱动动力。

　　从安装边界来看，这套组件的轴向总长度匹配常规1.3L-1.6L排量直列四缸机的缸体中心距要求，活塞直径适配常规73mm-82mm缸径范围，曲轴主轴颈的直径、相邻主轴颈的中心距都符合主流小排量动力的缸体主轴承座安装尺寸，不需要对原有缸体结构做大幅修改就能完成适配替换。活塞在上止点位置时，活塞顶部与缸体上平面的距离预留了足够的燃烧室压缩高度调整空间，可以通过调整气缸垫厚度来匹配不同压缩比的设计需求，适配自然吸气或者低增压的动力调校方案。

　　实际建模过程中，所有运动副的配合间隙都按照实际工程公差做了预留：活塞与气缸壁的配合间隙按照铝合金活塞、铸铁缸套的热膨胀系数差设置，保证热机状态下活塞不会在缸内出现卡滞；连杆大头与曲柄销的配合间隙、主轴颈与主轴承孔的配合间隙都满足流体动压润滑的油膜形成要求，避免出现干摩擦造成的部件烧蚀。所有部件的圆角过渡都做了应力释放设计，比如曲柄销与曲柄臂的连接位置、连杆杆身与大小头的过渡位置都采用了大圆角过渡，避免应力集中造成的疲劳断裂问题，能满足高转速工况下的长期运转可靠性要求。
