套筒连接用开口式轴接头结构设计

　　在各类动力传输、流体管路以及精密传动机构的装配场景中，轴类构件与套筒类构件的快速可靠连接一直是结构设计环节需要重点考量的内容，这类连接结构既要保证装配过程的便捷性，减少现场安装的工序复杂度，又要在设备长期运行过程中维持足够的连接刚度，避免出现轴向窜动、周向打滑等影响传动精度的问题。本次设计的开口接头，正是针对带套筒式端部的杆件与配套套筒的连接需求开发的专用连接构件，能够在不额外增加复杂锁紧结构的前提下，实现两类构件的稳定对接。

　　从实际应用场景来看，这类开口接头常出现在中小型电源变压器的内部引线传动结构、低压电气设备的操作杆连接部位，以及部分轻载气动管路的快接结构中，在需要频繁拆装维护、但对连接同轴度有一定要求的工位上，这类结构的优势尤为明显。不同于传统的过盈配合连接需要借助压力设备完成装配，也不同于键连接需要在轴和套筒上分别加工键槽削弱构件强度，该开口接头通过自身结构的卡位设计，仅需沿轴向推入即可完成初步定位，配合端部的限位结构就能实现可靠锁止，大幅降低了现场装配的工具依赖。

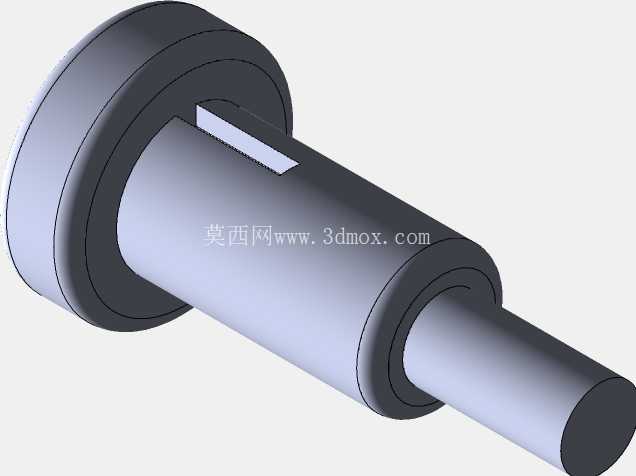

　　从功能特性层面分析，该接头的核心功能集中在三个维度：首先是同轴度定位功能，接头主体的圆柱段与两端伸出的光轴段保持严格的同轴度公差，装配后能够保证被连接的杆件与套筒处于同一轴线上，避免因偏心导致的传动抖动或者管路密封失效问题；其次是轴向限位功能，接头上设置的两个对称凸台结构，能够在接头插入套筒后卡入套筒内壁对应的卡槽内，承受轴向的拉脱载荷，防止设备运行过程中接头受轴向力脱出；最后是扭矩传递功能，凸台与卡槽的配合面为平面结构，能够传递一定数值的周向扭矩，满足轻载传动场景下的动力传输需求，不会出现周向相对转动的问题。

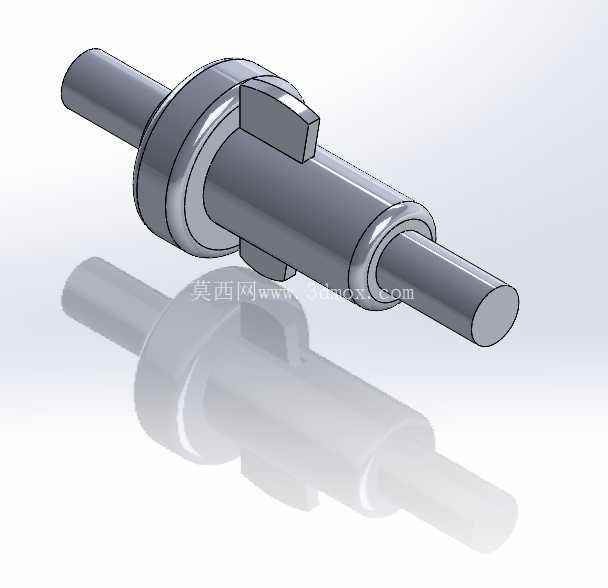

　　在设计思路的推演过程中，首先需要平衡的是连接可靠性与装配便捷性的矛盾：如果凸台的径向突出尺寸过大，虽然能够提升抗扭和抗拉脱能力，但会增加装配时的推入阻力，甚至需要额外的导向结构才能完成装配；如果突出尺寸过小，又会导致连接强度不足，在受冲击载荷时容易出现凸台断裂或者滑脱的问题。最终设计中采用了对称双凸台的结构，两个凸台沿接头轴线对称分布，既保证了受力的均匀性，避免单侧受力导致的偏磨问题，又将装配时的推入阻力控制在手动操作即可完成的范围内。同时，接头中间位置设置的环形凸缘结构，作为装配到位的限位面，当接头推入套筒至环形凸缘与套筒端面贴合时，凸台刚好卡入套筒内的卡槽位置，无需额外调整对位，降低了装配的对位难度。

　　关于外形尺寸与安装边界的考量，设计过程中针对不同的应用场景预留了足够的适配空间：两端伸出的光轴段直径根据常用的套筒内径规格设置，能够直接适配标准系列的薄壁套筒，不需要额外加工转接衬套；中间环形凸缘的外径略大于套筒外径，既可以作为装配到位的视觉标识，也能够在接头受反向轴向力时提供足够的支撑面，避免凸缘受力变形；凸台的轴向宽度经过反复校核，既保证了足够的抗剪切面积，能够承受额定载荷下的冲击力，又不会占用过多的套筒内部空间，给套筒内部的其他构件预留出足够的安装位置。在安装边界上，该接头不需要额外的锁紧螺母、销钉等紧固件，仅需在配套套筒的内壁加工两个与凸台对应的轴向导向槽和周向卡位槽即可，装配时将接头上的凸台对准导向槽推入，到位后小幅旋转即可完成锁止，整个装配过程不需要额外工具，单人即可在数秒内完成，非常适合需要快速拆装维护的设备场景。

　　从长期运行的可靠性角度来看，该接头的整体结构采用等强度设计思路，各个截面的受力经过校核，不存在明显的应力集中区域：凸台与主体的连接位置采用圆角过渡，避免热处理或者受冲击载荷时出现应力开裂；光轴段与中间主体的连接位置同样设置了卸荷槽，减少轴肩位置的应力集中问题。在实际选型应用时，设计人员只需要根据被连接杆件的直径、需要传递的扭矩大小以及允许的轴向安装空间，选择对应规格的接头即可，不需要对结构进行二次修改，能够直接集成到现有设备的传动或者管路系统中，大幅缩短设备的设计开发周期。
