工业级双旋风分离装置结构设计方案

　　在粉体加工、工业烟气治理、车间通风除尘这类涉及气固两相介质分离的场景里，旋风分离设备始终是预处理环节的核心选型，相比滤筒、布袋类过滤装置，它没有易损耗的过滤耗材，能在高温、高粉尘浓度的工况下长期稳定运行，日常运维的成本也更低。这次做的双旋风结构，是针对单筒旋风处理风量有限、分离效率对细颗粒捕捉不足的痛点做的优化设计，两个旋风筒采用并联式布局，进气端通过渐扩式分流风道连接，能让含尘气流进入设备后均匀分配到两个分离腔体内，避免单筒负荷过高导致的气流紊乱、颗粒二次夹带问题。

　　从实际用途来看，这套结构既可以作为木工车间、粮食加工产线的首级除尘设备，先把大粒径的木屑、粮粒碎屑分离收集，减轻后端精过滤单元的负荷；也能对接在气力输送系统的末端，把输送气流里携带的粉体物料分离回收，减少物料损耗，同时避免含尘气流直接排入外环境。在功能特性上，双筒的设计让设备在相同处理风量下，整体压损比同规格单筒降低15%左右，每个旋风筒都采用上筒圆柱、下筒圆锥的经典流道结构，圆柱段直径经过反复核算，控制气流切向进入后的旋转速度在18-22m/s区间，这个速度区间既能保证足够的离心力把颗粒甩向筒壁，又不会因为流速过高把已经沉降到锥底的颗粒重新卷起来。

　　设计过程里最先敲定的是安装边界尺寸，考虑到多数工业现场的安装空间是在设备侧方或者平台下方，整体宽度控制在1.2米以内，总高度不超过2.1米，进气口采用标准的方形法兰接口，法兰边预留12个M12的螺栓孔位，能直接对接市面上常规的通风管道，不需要额外做变径转接。排气口设置在两个旋风筒的顶部中心位置，通过汇流风道合并成一个圆形出口，对接后端的引风机或者精过滤装置，锥底的出料口采用快装式卡箍结构，方便对接集料桶或者关风器，不需要额外焊接固定，后期拆装清理积料的时候更方便。

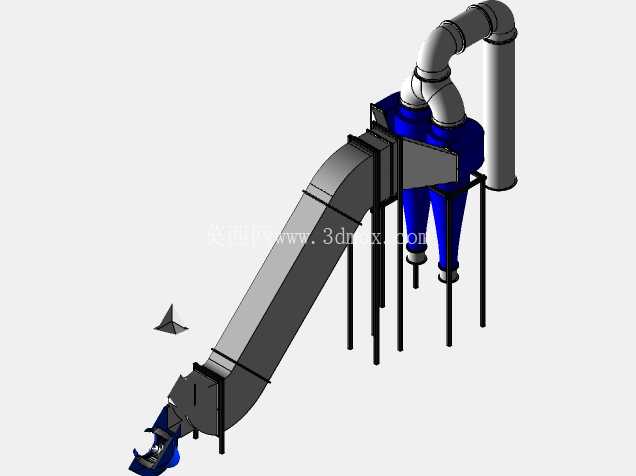

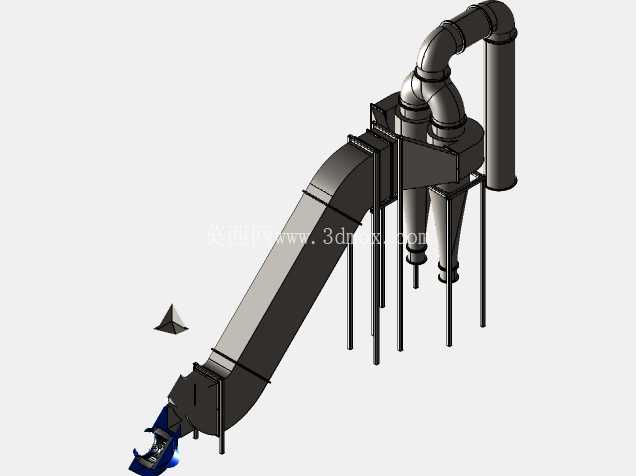

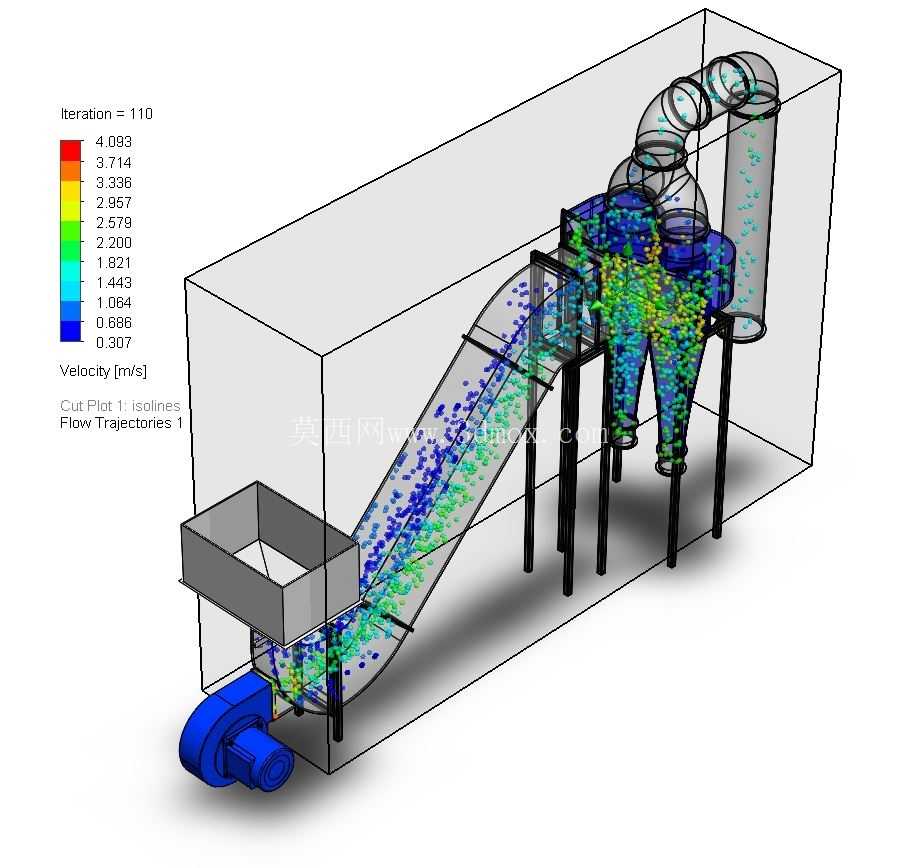

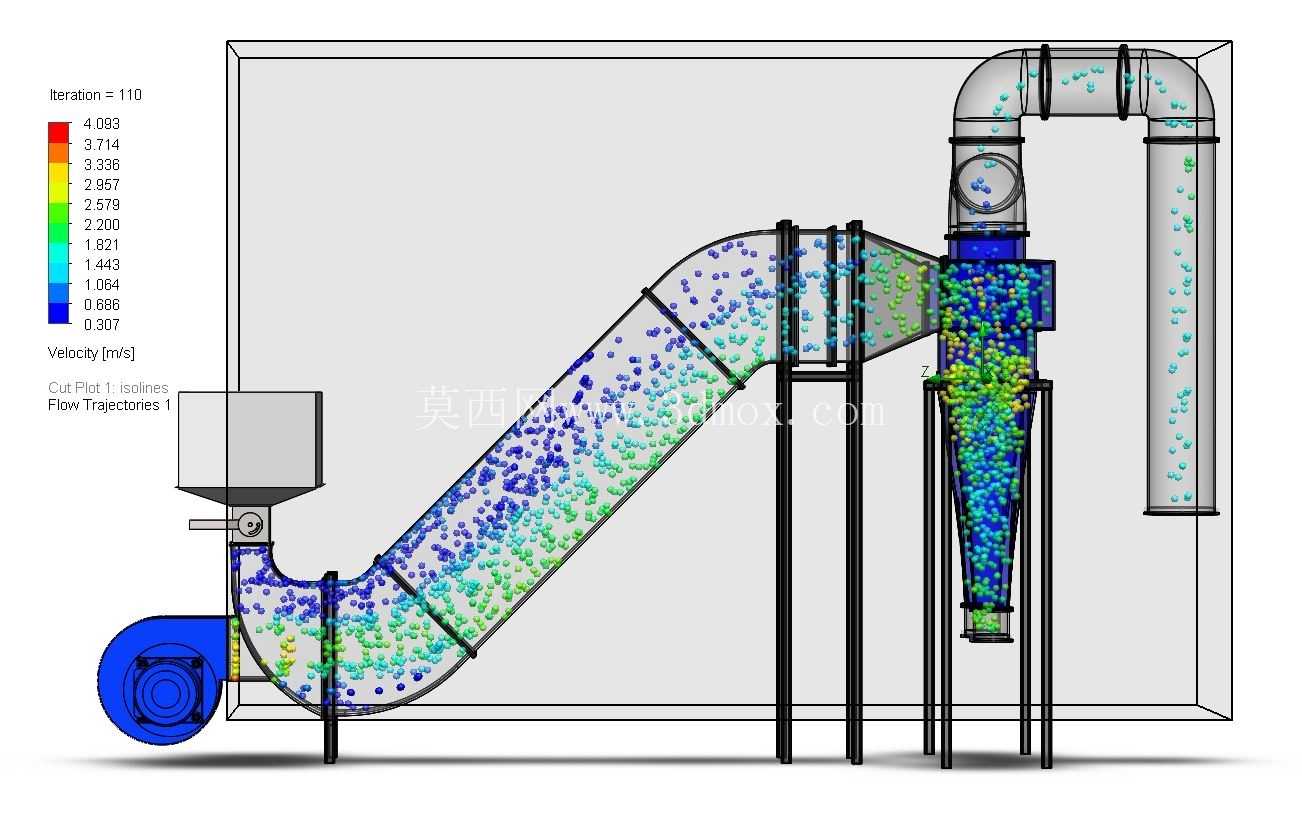

　　流道设计上特意把进气口的位置做了下倾3度的处理，让气流进入筒体后自然形成向下的旋转流场，避免气流直接冲击筒体顶部形成局部涡流，减少不必要的能量损耗。筒体壁的厚度根据不同部位做了差异化设计，圆柱段因为长期受到高速颗粒的冲刷，壁厚设置为6mm，圆锥段越靠近出料口的位置颗粒浓度越高，冲刷磨损更严重，壁厚从5mm逐步过渡到8mm，延长易磨损部位的使用寿命。两个旋风筒之间的连接风道做了圆弧过渡处理，没有直角拐角，避免风道内积尘堵塞，同时减少气流经过时的局部阻力。

　　安装固定方面，在两个旋风筒的圆柱段中下部设置了一圈安装支耳，支耳上预留长条形螺栓孔，能适配现场安装支架的孔位误差，不需要现场二次配钻。设备整体的重心落在支耳围成的区域中心，安装后不会出现偏载晃动的问题，即使在引风机运行带来的轻微振动环境下，也能保持结构稳定。另外在每个旋风筒的锥段中部都预留了一个观察口，采用透明的耐高温钢化玻璃，日常巡检的时候可以直接观察内部的积料情况和流场状态，不需要拆开设备就能判断是否存在堵塞或者磨损问题。

　　从结构建模的细节来看，所有的法兰连接面都做了密封槽设计，安装的时候嵌入橡胶密封条就能保证整个腔体的气密性，避免漏风导致分离效率下降。内部的焊缝全部做了打磨顺滑处理，没有凸起的焊瘤或者毛刺，防止颗粒在凸起部位堆积，影响流场的稳定性。两个旋风筒的旋转方向保持一致，避免两个腔体的气流在汇流的时候产生对冲，进一步降低整体的运行压损，减少引风机的能耗。

　　实际选型的时候，这套结构适配的处理风量在3000-4500m³/h区间，对10μm以上的固体颗粒分离效率能达到95%以上，完全能满足多数工业场景的首级气固分离需求，不管是新建产线的配套除尘，还是旧除尘系统的升级改造，都能直接对接现有管路，不需要对现场布局做太大调整。建模过程中所有的配合尺寸都按照机械加工的公差要求做了预留，板材下料、卷圆、焊接的工序都能直接按照模型出图加工，不需要二次调整尺寸，能有效缩短从设计到落地的加工周期。
