唐纳森模块化袋式除尘设备结构设计

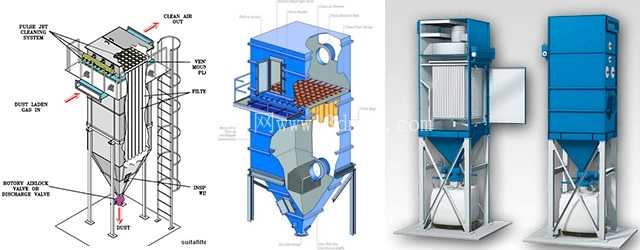

　　这款模块化袋式除尘设备的三维结构，完整还原了唐纳森系列脉冲袋滤器的核心构造，从工程落地角度看，其设计逻辑完全围绕工业现场的粉尘治理需求展开。先从应用场景说起，这类设备主要适配木工车间木屑收集、焊接工位烟尘捕集、粮食加工粉尘截留、金属打磨工位颗粒物过滤、建材生产扬尘治理等工况，可直接对接产尘点的吸尘罩或者车间整体通风管网，处理后的洁净空气可直接室内排放，无需额外设置外排管路，能减少车间暖通能耗。

　　从设备实际用途来看，核心是通过滤袋表面的滤层拦截含尘气流中的固体颗粒物，将含尘浓度控制在职业卫生标准要求的限值以内，避免作业人员吸入粉尘造成职业健康损伤，同时也能防止可燃粉尘积聚达到爆炸极限，降低生产现场的安全风险。不同于小型单机除尘设备，这款模块化结构可根据处理风量的需求灵活拼接滤袋单元，单台设备的处理风量覆盖范围从几千到几万立方米每小时，适配不同规模的产尘工位。

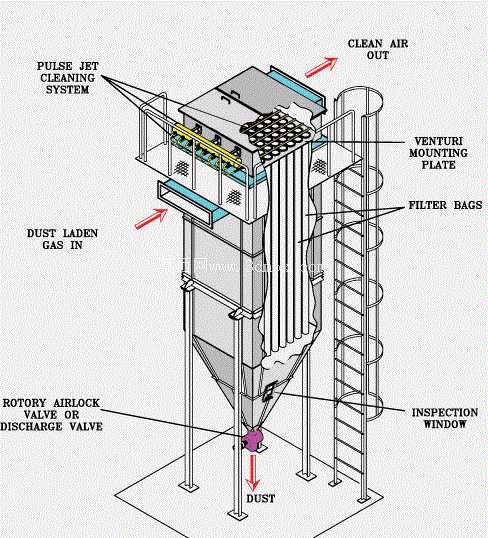

　　产品功能特性上，结构里集成的脉冲喷吹清灰系统是核心功能模块，设备顶部布置的压缩空气喷吹管正对每条滤袋的上口，当滤袋表面附着的粉尘厚度增加导致设备运行阻力上升到设定阈值时，脉冲阀会瞬间释放高压压缩空气，通过文丘里结构诱导数倍于喷吹气量的二次气流进入滤袋内部，让滤袋产生瞬间的鼓胀形变，抖落表面附着的粉尘层，落入下部的灰斗内，整个清灰过程可在设备正常运行状态下完成，不需要停机操作，能保障生产工序的连续性。设备侧面设置的检修门采用快开压把结构，不需要额外工具即可开启，方便运维人员进入设备内部检查滤袋破损情况、更换老化的滤袋组件，滤袋与花板的连接采用弹性涨圈结构，密封性能可靠，不会出现含尘气流短路直接排入净气室的问题。下部灰斗设计为锥形结构，锥角角度大于粉尘的安息角，能保证抖落的粉尘顺畅下滑到灰斗底部的卸灰阀位置，不会在灰斗壁面出现积灰搭桥的问题，卸灰阀采用回转锁风结构，在排灰过程中可隔绝设备内部与外部的空气连通，避免外部空气漏入影响设备内部的气流组织。

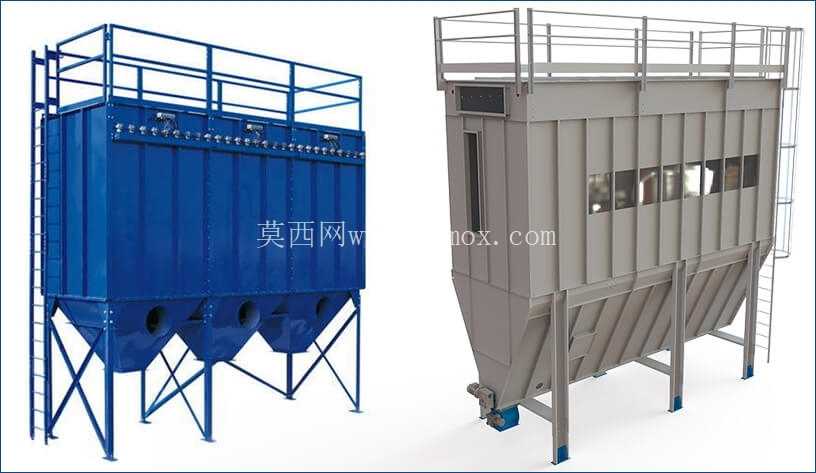

　　从设计思路层面拆解，整个设备采用模块化分段设计，从上到下分为净气室段、过滤室段、灰斗段、支架段四个独立模块，各模块之间采用法兰螺栓连接，运输过程中可拆分发货，降低超大件运输的成本，现场安装时只需要按照法兰定位孔拼接即可，不需要现场焊接作业，能缩短现场安装的周期。净气室内部的喷吹管采用定位卡槽结构，安装时可直接卡入预设的卡槽内，保证喷吹孔与滤袋中心的对中精度，避免喷吹气流偏斜冲刷滤袋侧壁造成滤袋异常磨损。花板采用激光切割加工，孔位精度控制在0.5mm以内，保证每条滤袋安装后的垂直度，避免滤袋之间相互摩擦破损。设备侧面布置的爬梯与顶部检修平台采用防滑格栅板设计，周边设置符合安全规范的防护栏杆，方便运维人员到达顶部检修脉冲阀与喷吹系统。进风口设置在过滤室的中下部，含尘气流进入设备后会通过气流分布板进行匀流，避免高速气流直接冲刷局部滤袋，同时利用重力沉降作用先将大颗粒粉尘直接分离落入灰斗，减少滤袋的过滤负荷，延长滤袋的使用寿命。出风口设置在净气室顶部，可直接对接排风管道或者引风机，接口采用标准法兰尺寸，方便与不同规格的风管对接。

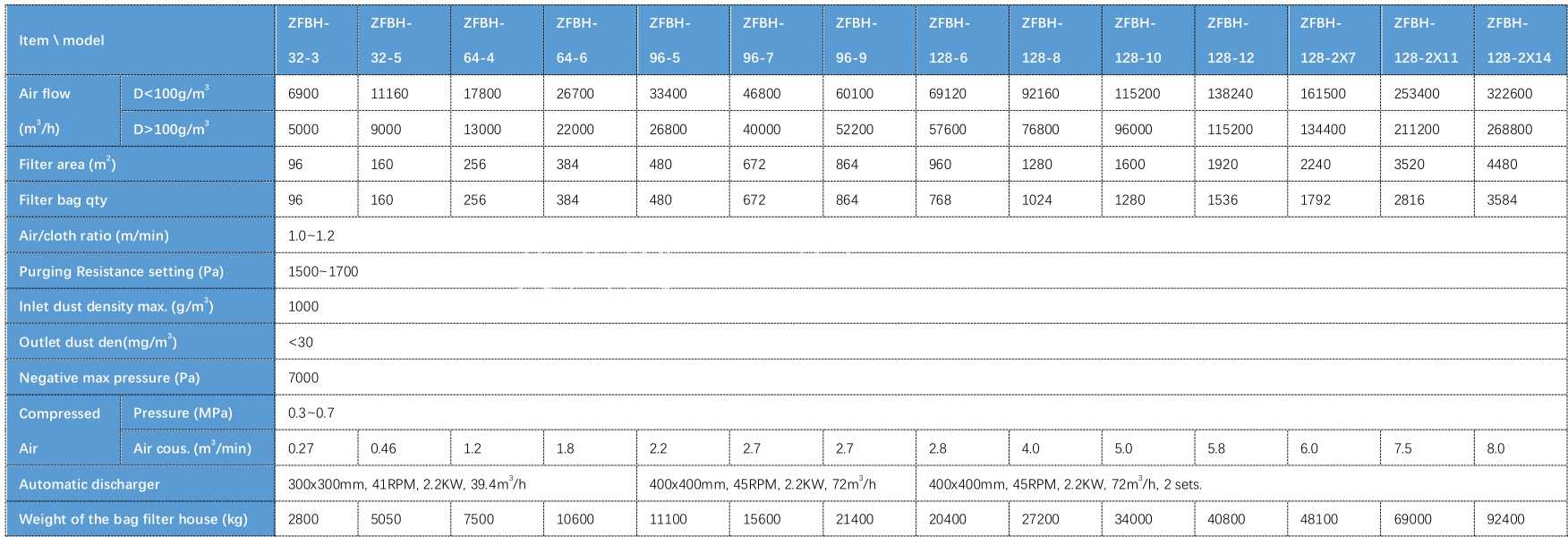

　　关于外形尺寸与安装边界，单模块过滤单元的截面尺寸按照标准滤袋长度设计，适配2米、2.5米、3米等不同长度的常规滤袋，用户可根据现场的安装空间选择对应长度的滤袋规格，设备整体的支架高度根据灰斗下方的卸灰装置高度确定，通常预留足够的空间安装星型卸灰阀、集灰桶或者螺旋输灰机，安装时需要保证设备基础的水平度偏差不超过千分之二，避免设备倾斜导致滤袋偏斜、灰斗排灰不畅。设备侧面需要预留至少1.2米的检修空间，保证检修门可以完全开启，顶部需要预留0.8米以上的操作空间，方便更换顶部的脉冲阀组件。设备的压缩空气接口设置在净气室侧面，距离地面高度1.5米左右，方便现场压缩空气管路的对接，接口尺寸适配常规的工业压缩空气软管，压缩空气压力要求在0.4-0.6MPa范围内，保证清灰效果。
