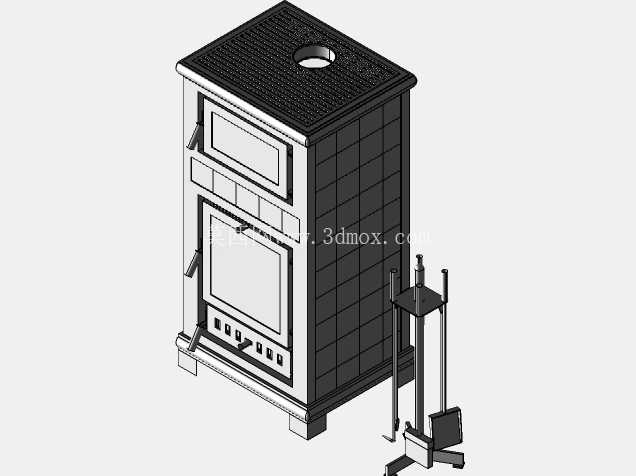

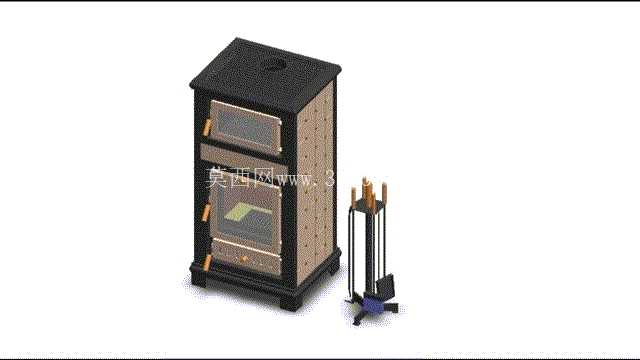

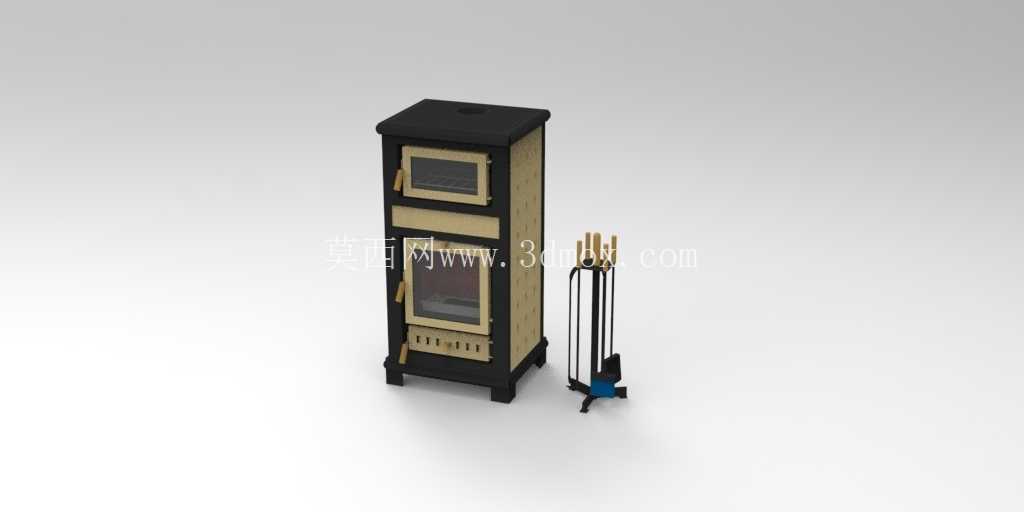

家用立式木质采暖炉及配套火具三维结构

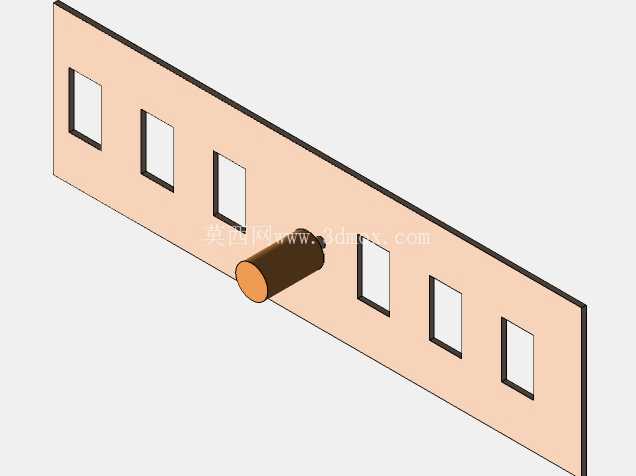

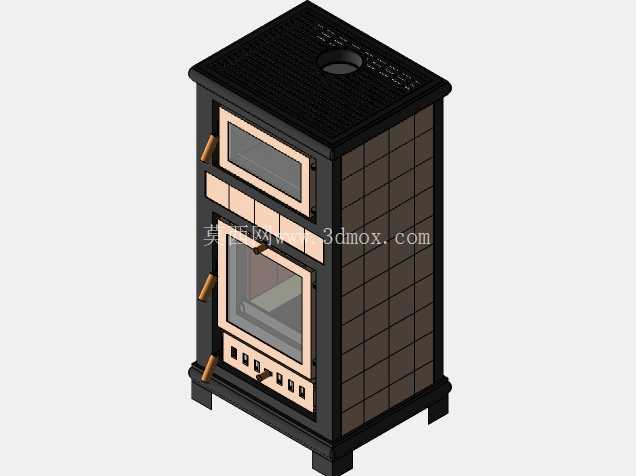

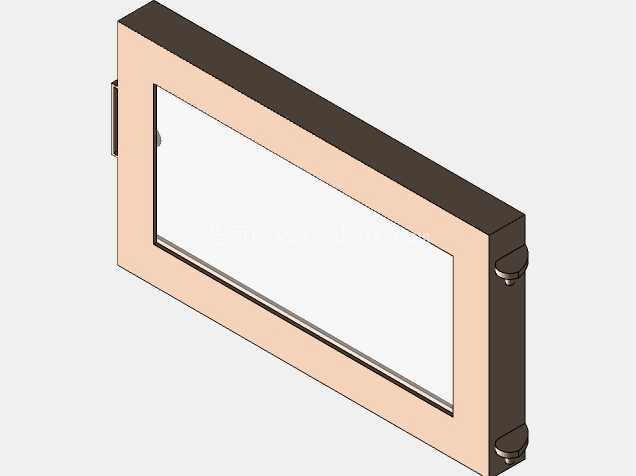

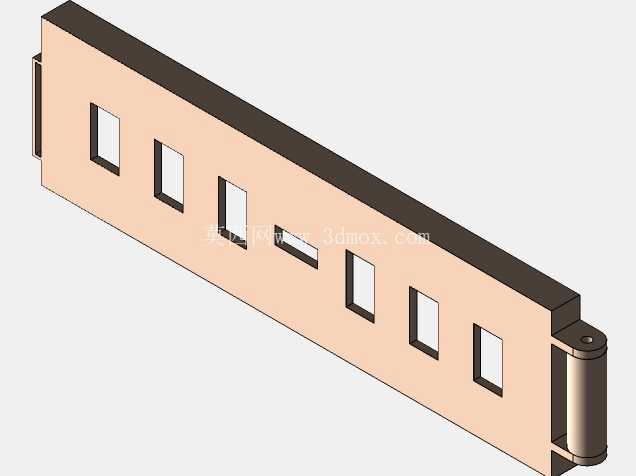

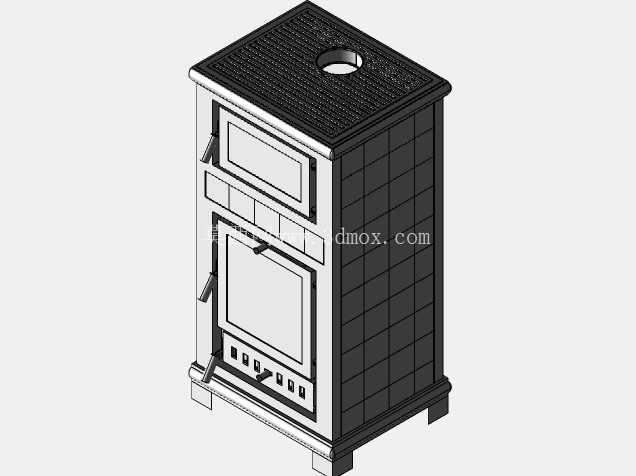

　　从结构功能层面来看，炉体采用立式分层布局，上部设置独立的观火小窗，可在不开启炉门的情况下观察上部烟道区域的燃木余烬状态，下部为主燃烧室，配备耐高温玻璃观火窗，既能够阻挡火星外溢保障使用安全，也可直观观察燃烧状态及时补充燃料，燃烧室下方设置可调式进风结构，通过调节进风口开度控制进风量，以此调整燃烧速率与炉膛温度，适配不同采暖阶段的热量需求，炉体顶部为平整金属台面，日常可放置水壶实现温水、余热利用，提升能源使用效率。这款立式燃木采暖炉的三维结构设计，首先围绕民用独立采暖场景的实际使用需求展开，适配乡村自建房、独栋民宿、小型木屋等无集中供暖的空间使用，既可以承担单房间的主采暖热源，也能作为客厅、茶室的辅助采暖与氛围装饰设备，区别于传统铸铁壁炉的厚重感，该款炉具采用木纹饰面与黑色金属框架结合的外观设计，能更好适配原木风、乡村风、复古风的室内装修风格，避免金属炉具的冷硬感与家居环境产生冲突。

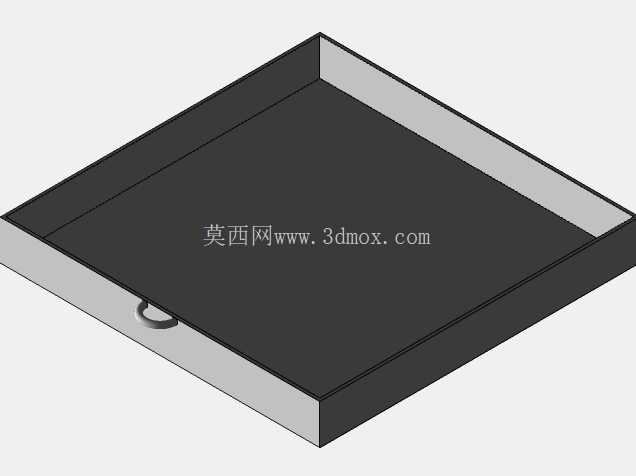

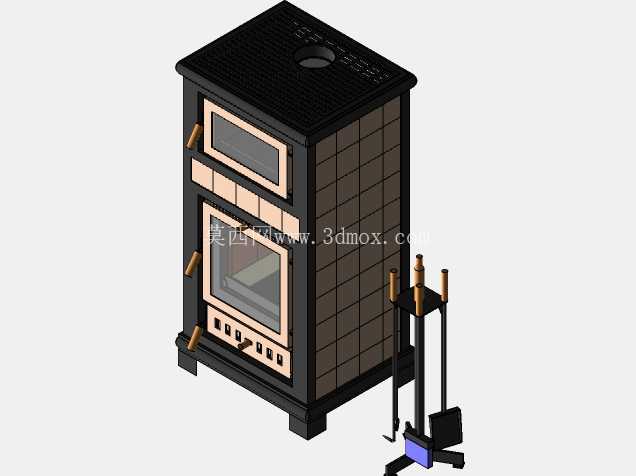

　　尺寸设计上充分考虑民用空间的安装边界，炉体总高1145mm，长440mm，宽534mm，占地面积仅0.23平方米左右，不需要预留过大的安装空间，多数家庭的墙角、客厅侧边区域都可放置，安装时仅需在炉体后方预留100mm以上的散热间隙，侧面预留200mm以上的操作空间即可满足日常添柴、清灰的操作需求；核心燃烧室尺寸为高445mm、长275mm、宽410mm，单次可装填长度300mm以内的劈柴，满料状态下可持续燃烧4-6小时，不需要频繁添料，适配夜间采暖、长时间居家的使用场景。设计过程中重点考量了民用炉具的使用痛点，炉门采用密封式结构搭配耐高温密封条，减少燃烧过程中的烟气溢出，炉体底部设置独立的接灰抽屉，燃烧产生的灰烬会直接落入抽屉内，清灰时不需要打开主燃烧室，避免扬尘污染室内环境；配套的火具组包含火钩、火钳、灰铲三件工具，采用立式支架收纳，放置在炉体侧边即可，工具长度适配炉膛深度，日常拨火、夹取燃木、清理灰烬都可直接操作，不需要额外适配工具。

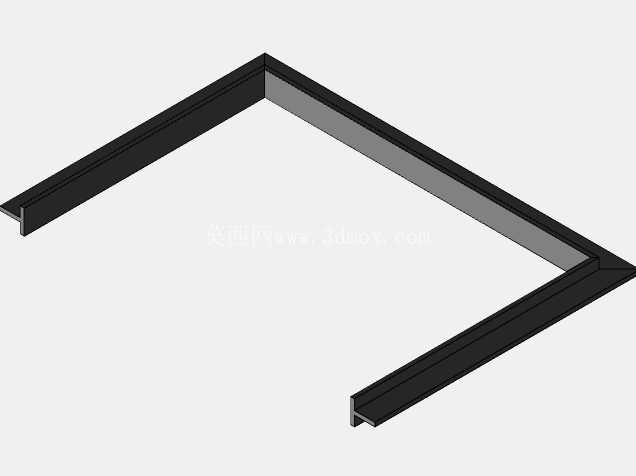

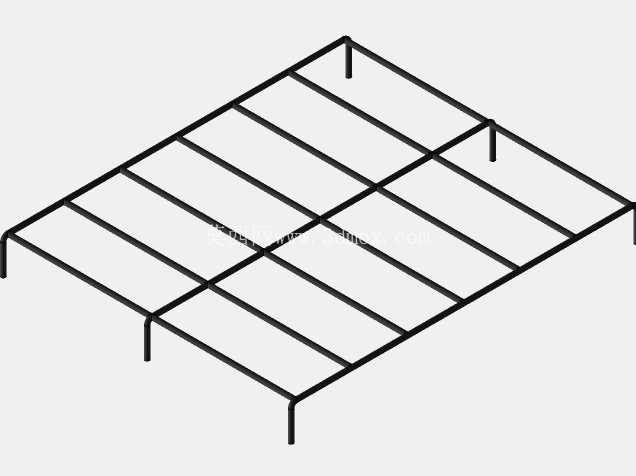

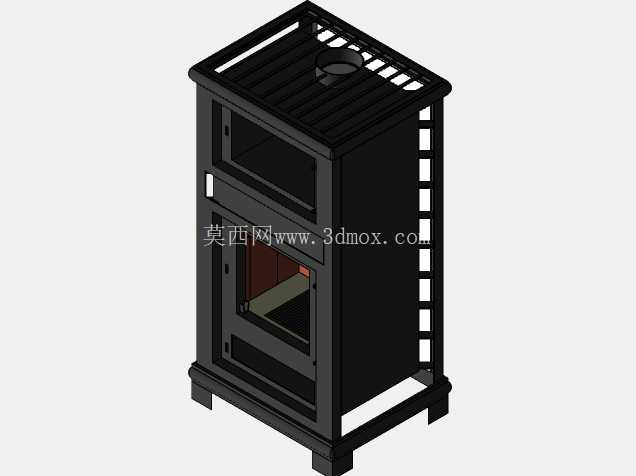

　　结构建模过程中对不同材质的装配边界做了明确区分，金属框架、炉门、烟道接口采用耐高温金属材质，饰面部分采用隔热阻燃的木质装饰层，玻璃部分采用微晶耐高温玻璃，各部件的装配间隙预留了热膨胀余量，避免长期高温使用下出现部件变形、密封失效的问题；炉体底部设置四个可调式支撑脚，可根据地面平整度调整高度，保证炉体放置平稳，同时支撑脚将炉体抬离地面20mm以上，减少炉底高温对地面地板、地砖的烘烤损伤，降低火灾隐患。

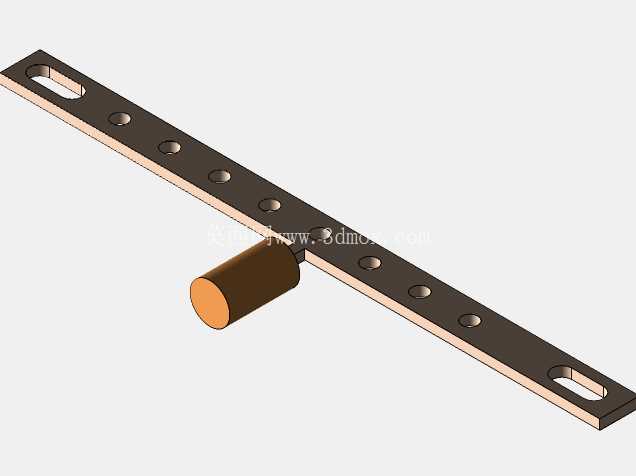

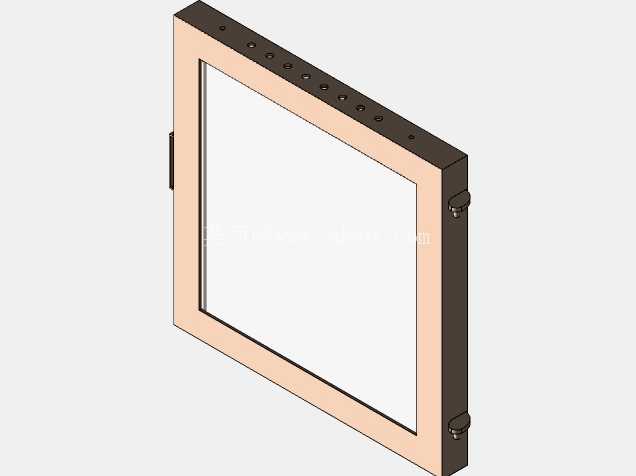

　　从实际使用的角度出发，该结构设计还兼顾了安装与运输的便利性，炉体主体为一体化焊接结构，出厂前可完成密封性测试，现场安装仅需对接上部烟道、调整支撑脚即可投入使用，不需要复杂的现场组装；外观的分色设计也做了结构拆分，装饰面板采用卡扣式固定，后期如果出现饰面磨损、变色，可单独拆卸更换，不需要整体更换炉体，降低后期维护成本。建模过程中对所有活动部件做了运动干涉检查，炉门开合角度可达到120度，添柴时不会出现磕碰阻碍，接灰抽屉的抽拉行程预留足够操作空间，进风调节旋钮的操作位置设置在炉体下部正面，用户弯腰即可调节，不需要探身到高温区域，操作安全性更高；配套工具的支架底部做了防滑处理，放置在地面不会轻易倾倒，工具的握持部分做了隔热结构设计，即使长时间接触高温炉膛，握持端也不会出现过热烫手的问题。
