圆柱螺旋压缩弹簧精密结构设计

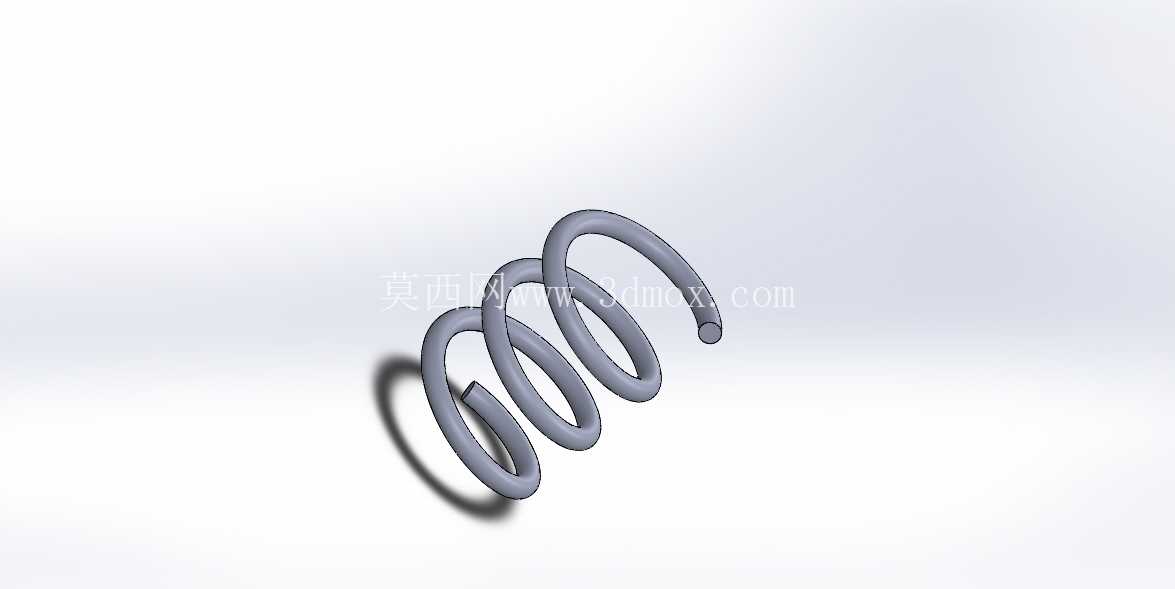

　　在各类机械结构的弹性缓冲、复位储能场景中，圆柱螺旋压缩弹簧是应用覆盖范围极广的基础零件，小到消费电子的按键复位结构，大到重型工程机械的减震悬挂系统，都能见到这类零件的身影。本次设计的圆柱螺旋压缩弹簧，采用等节距圆柱螺旋构型，整体由单根弹簧钢丝绕制而成，两端做并圈磨平处理，保证安装时端面与配合安装面可以完全贴合，避免工作过程中出现偏载、侧向滑移的问题。

　　从实际应用场景出发，这类弹簧常被用于阀门的启闭复位结构、自动化设备的行程缓冲组件、工装夹具的压紧施力单元、小型机电产品的减震支撑结构中，不同工况下对弹簧的刚度、极限压缩量、疲劳寿命都有差异化要求。设计过程中首先需要匹配安装空间的边界约束，弹簧的外径需要适配安装孔的内径尺寸，预留合理的装配间隙，避免弹簧压缩过程中出现外径胀大卡滞在安装孔内的问题；弹簧的自由长度需要结合工作行程确定，保证预压状态下有足够的初始弹力，极限压缩状态下不会出现并圈压并的失效情况，同时预留10%左右的压缩余量，应对工况波动带来的额外载荷。

　　结构设计层面，弹簧的钢丝直径直接决定了整体的承载能力，钢丝直径越大，弹簧的刚度越高，能承受的极限载荷越大，但对应的绕制难度也会提升，同时相同外径下的有效圈数会相应减少。有效圈数的设计需要结合刚度要求计算，有效圈数越多，弹簧的刚度越低，缓冲吸能的效果越好，但过长的弹簧在大压缩比下容易出现失稳弯曲的问题，因此当弹簧长径比超过4时，通常需要配套设置导杆或者导套结构，约束弹簧的径向变形，避免工作过程中出现侧弯失效。两端的支撑圈设计采用1圈并圈磨平的工艺结构，支撑圈不参与弹性变形，主要作用是保证弹簧的端面垂直度，让弹簧在受压时载荷可以均匀传递到每一圈有效簧圈上，避免局部应力集中导致的早期断裂。

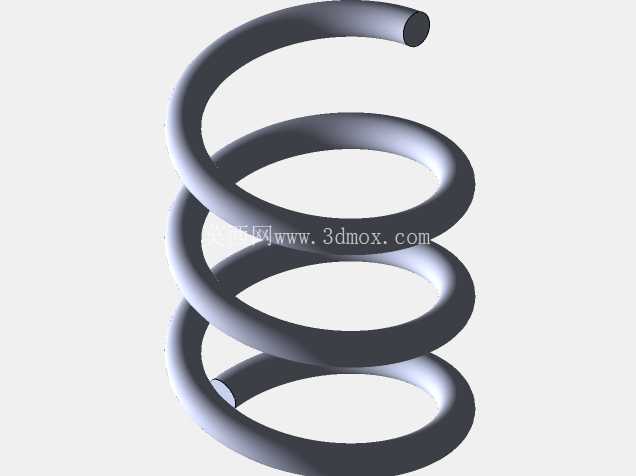

　　从建模逻辑来看，首先需要确定弹簧的中心线螺旋线参数，结合节距、有效圈数、支撑圈数、中径参数生成连续的螺旋扫掠路径，其中两端支撑圈部分的节距逐步过渡到钢丝直径，实现并圈效果，之后以圆形钢丝截面沿螺旋路径扫掠生成实体，最后对两端端面做切除磨平处理，保证端面的平面度与垂直度要求。建模过程中需要注意螺旋线的过渡段平滑度，避免节距突变位置出现应力集中的结构缺陷，同时要校验弹簧压并时的总长度，确保压并状态下各圈簧圈之间不会出现干涉，实际生产中对应的弹簧自由长度公差、外径公差、端面垂直度公差都需要符合通用弹簧的制造精度要求，满足批量装配的互换性需求。

　　在安装适配层面，这类弹簧的安装边界主要分为孔内安装和导杆安装两种形式，孔内安装时需要保证安装孔的内径比弹簧最大外径大0.5到2毫米，具体间隙值根据弹簧外径尺寸调整，小尺寸弹簧取小间隙，大尺寸弹簧适当放大间隙，避免弹簧压缩时外径膨胀与孔壁摩擦；导杆安装时导杆的直径需要比弹簧内径小0.3到1.5毫米，保证弹簧可以沿导杆顺畅滑动，不会出现卡滞。弹簧的初始预压量通常设置为自由长度的10%到15%，保证弹簧在安装后不会出现松动异响，同时在最大工作载荷下，弹簧的压缩量不超过极限压缩量的80%，预留足够的安全余量，提升弹簧的疲劳使用寿命，避免长期交变载荷下出现永久变形或者断裂失效。
