储罐侧装式五叶流体搅拌叶片结构

　　在化工、食品加工、水处理等行业的大型储液罐工况中，侧入式搅拌装置是解决罐内介质分层、沉积问题的核心部件，本次设计的五叶侧装搅拌叶片，正是针对这类侧装搅拌场景做的结构优化。不同于顶入式搅拌需要横跨罐顶布置长轴，侧入式搅拌的安装点位在储罐侧壁中下区域，叶片直接伸入罐内近壁位置，对于大容积平底储罐的底部沉积层扰动效果远优于同功率顶入式结构，尤其适合处理含有固体颗粒的悬浮液、中低粘度混合流体，能有效避免罐底物料长期堆积板结，减少清罐作业的频次。

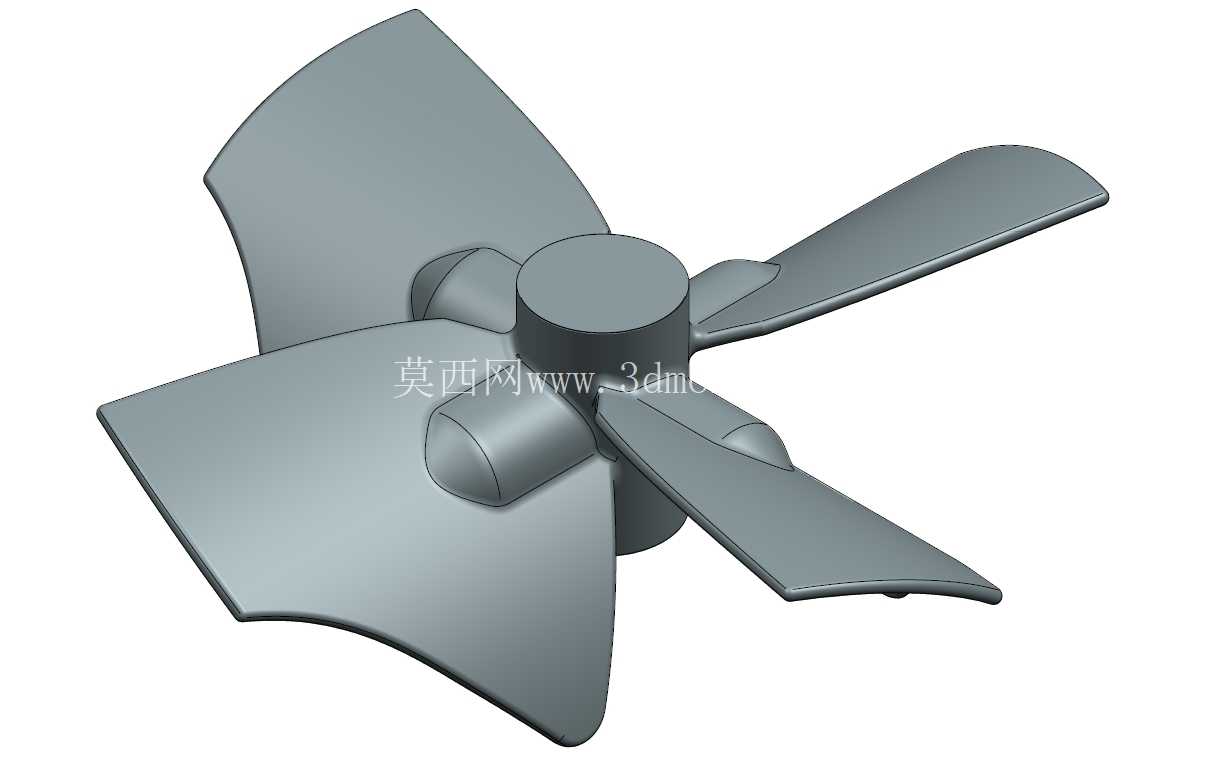

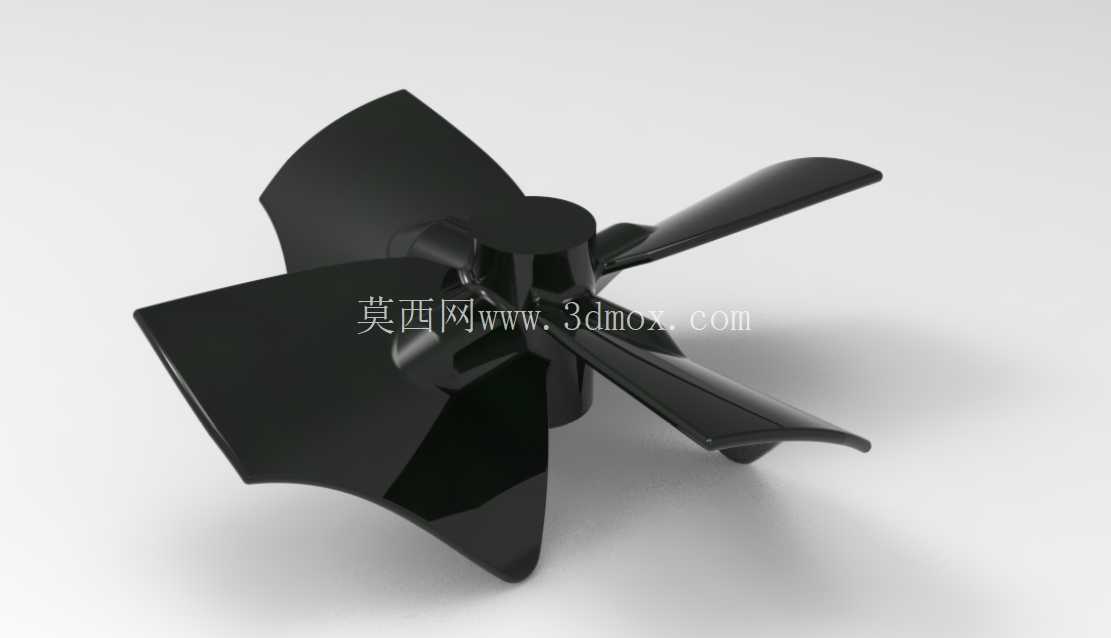

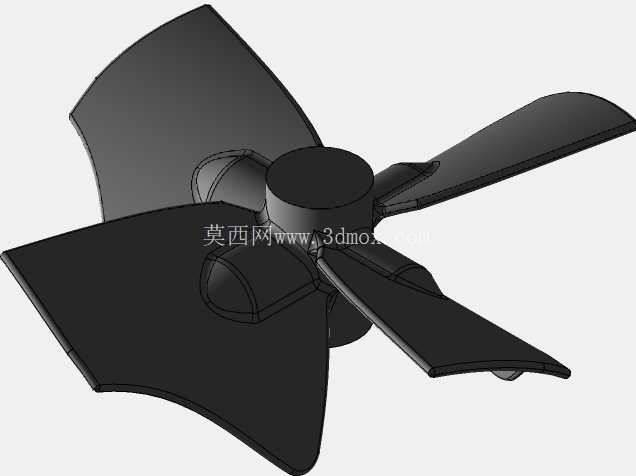

　　从功能特性来看，这款叶片采用五叶大后掠角曲面设计，每片叶片的型线都经过流体动力学模拟验证，叶片根部做了加厚圆弧过渡，避免长期受交变流体冲击产生应力集中断裂，叶片边缘做了小角度倒角处理，减少运转时的流体剪切噪音，同时降低叶片边缘的气蚀风险。叶片整体采用对称式布局，动平衡精度控制在G6.3级以内，适配常规工业搅拌电机的转速区间，运转时不会因为偏心载荷导致侧壁安装位的密封件过早磨损。

　　设计过程中首先要匹配储罐法兰的安装边界，侧入式搅拌的安装法兰通常采用标准压力容器法兰规格，叶片的回转直径需要严格控制在法兰通径的允许穿入范围内，确保检修时可以不用排空罐内全部介质，直接从侧壁法兰口抽出叶片组件完成维护，这一点是侧装搅拌叶片和顶装叶片设计逻辑的核心差异——顶装叶片不需要考虑从侧壁小尺寸法兰穿入的问题，而侧装叶片的最大回转直径、叶片收拢后的外轮廓尺寸都必须和安装法兰的通径、法兰面到罐内壁的距离做匹配，避免安装时叶片卡滞在法兰口，或者运转时叶片刮蹭罐内壁。

　　从安装边界来看，叶片轮毂采用标准平键孔配合，适配常用的搅拌轴轴径，轮毂端面设置有紧定螺钉定位槽，安装时可以快速锁定叶片在轴上的轴向位置，不需要额外加工定位轴肩，降低现场安装的加工难度。叶片的轴向投影宽度做了收窄设计，确保叶片伸入罐内后，和罐内壁的安全间隙保持在合理范围，既不会因为间隙过大导致近壁区域流体流速过低形成流动死区，也不会因为间隙过小导致加工、安装误差带来的刮碰风险。

　　实际工况应用中，这类五叶侧装叶片的排液方向沿轴向斜向罐底延伸，运转时可以推动罐内介质形成大尺度的轴向循环流，把罐底沉积的固体颗粒卷吸到主流场中，配合罐内的挡板结构可以实现全罐范围的均匀混合，相比传统的三叶侧装叶片，五叶结构在相同转速下的排量更大，轴向推力更均匀，相同混合效果下的运转转速更低，能有效降低轴封处的线速度，延长机械密封的使用寿命。在水处理行业的药剂溶解罐、化工行业的轻质浆液储罐、食品行业的糖浆调配罐场景中，这种结构的叶片都能稳定适配，不需要针对罐型做大幅的结构修改，只需要根据储罐容积调整叶片的回转直径，匹配对应功率的驱动电机即可满足混合要求。

　　建模过程中需要重点关注叶片曲面的光顺性，每一片叶片的型面曲率变化要连续，避免出现局部的曲率突变导致流场中产生局部涡流，增加不必要的功率损耗；轮毂和叶片的连接位置要做圆滑过渡，减少应力集中的同时，也避免连接位置出现物料挂壁堆积的问题，对于需要定期CIP清洗的食品、医药行业储罐，这种圆滑过渡的结构也能减少清洗死角，降低卫生风险。另外叶片的静平衡校验是建模后必须验证的环节，要确保每片叶片的质量矩相对于回转中心对称，避免高速运转时产生额外的径向载荷，影响整套搅拌装置的运行稳定性。
