逆流燃烧器配套90度排气弯管结构

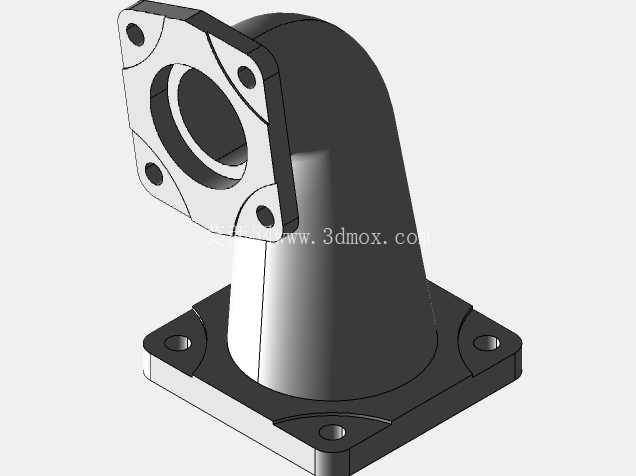

　　在中小型燃气轮机、工业级逆流燃烧器的排气段布局中，这类直角转向的排气弯管是衔接燃烧室排气出口与下游余热管路、排气集管的核心过渡部件，直接决定了高温排气的转向流阻、流速均匀性，甚至会影响燃烧室内的背压稳定性，若弯管结构设计不合理，很容易出现局部涡流区，长期运行后会在管壁形成高温积碳，甚至引发局部热应力开裂。从实际安装场景来看，这类弯管的两端均采用菱形法兰安装结构，法兰端面上预留了四个对称分布的螺栓过孔，安装时可直接通过螺栓与燃烧室排气法兰、下游管路法兰对接，法兰密封面可适配金属石墨缠绕垫片，满足高温排气工况下的密封要求，无需额外焊接转接结构，现场拆装维护的效率更高，也能适配不同安装空间下的管路走向调整需求。

　　弯管的整体流道采用等径圆弧过渡设计，内壁没有突兀的折角结构，回弯内壁设置的多组凸起结构，可对转向过程中的高速气流进行扰流梳理，打破气流贴壁流动形成的边界层，避免弯管外侧壁长期受高速气流直吹形成局部冲蚀，同时也能让流出弯管的气流流速分布更均匀，减少下游管路的气流振动与噪音。从安装边界来看，弯管的两个法兰端面呈90度垂直分布，垂直段法兰的安装基准面与水平段法兰的安装基准面平行度公差控制在0.1mm以内，可保证对接后管路不会出现额外的安装应力，避免长期运行后法兰密封面出现泄漏；弯管的整体外轮廓没有超出法兰安装边界的突出结构，在紧凑的机组舱内安装时，不会与周边的油路、冷却管路、传感器线束发生干涉，适配舱内狭小空间的布局要求。

　　在结构设计过程中，这类弯管的壁厚是经过热应力与承压计算确定的，既可以承受排气段的脉动压力，也能控制整体重量，降低法兰连接部位的载荷；内壁的凸起结构高度、分布位置均经过流场仿真验证，在不明显增加流阻的前提下，实现气流的均匀整流，避免气流在弯管出口处形成偏流，影响下游余热回收装置的换热效率。实际应用中，这类弯管不仅可用于燃气轮机的排气段，也可适配各类工业燃烧设备、中小型内燃机的排气转向管路，只要对接法兰的安装尺寸、通径匹配，就可以直接替换使用，通用性较强。

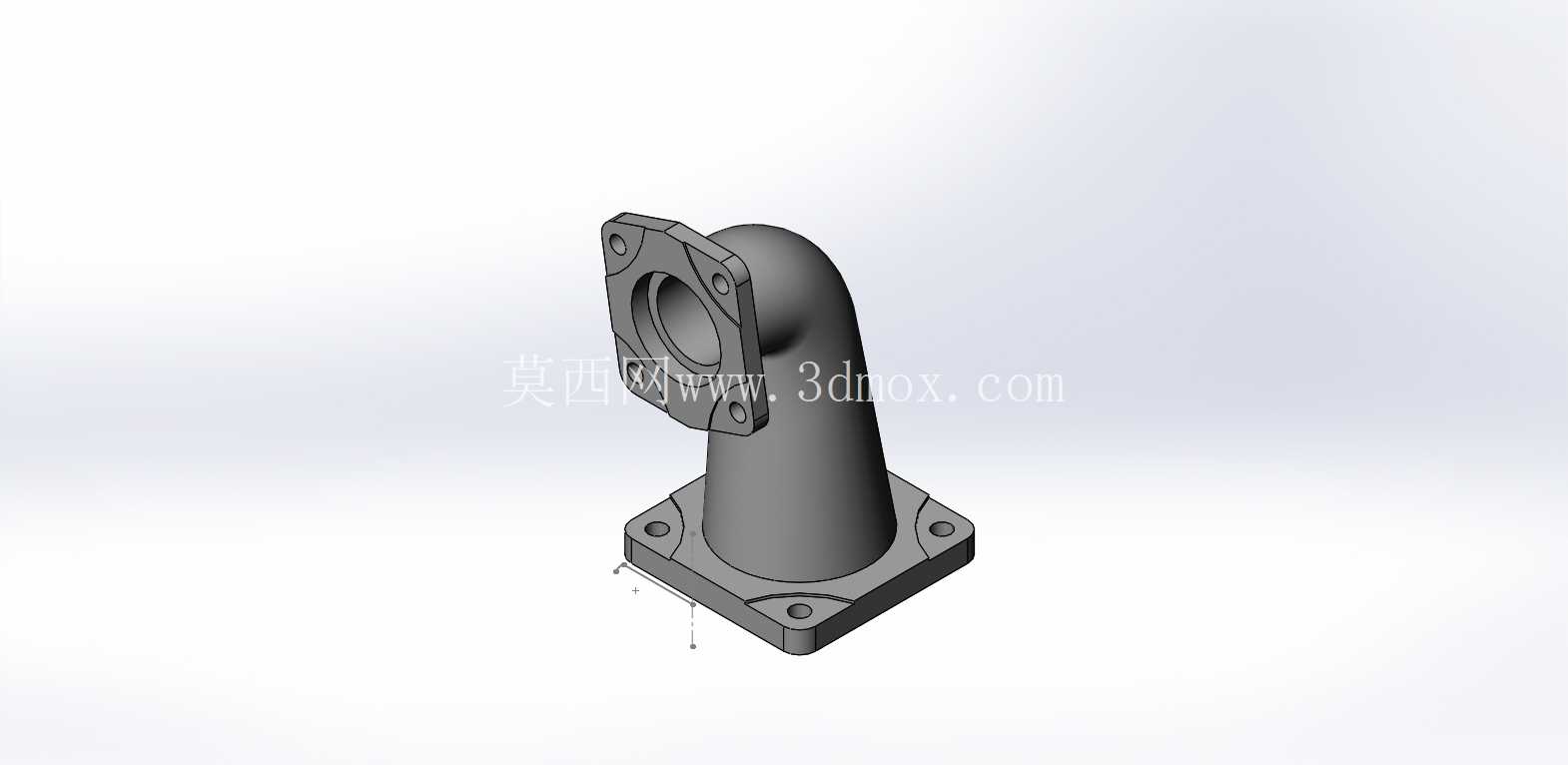

　　建模过程中，法兰端的螺栓孔位置、密封面尺寸、弯管的曲率半径均严格按照实际安装尺寸构建，流道内壁的凸起结构也做了精准还原，可直接用于后续的流场仿真、结构强度校核，也可作为管路布局设计时的标准件调用，减少重复建模的工作量。需要注意的是，这类弯管在实际选型时，需要确认两端法兰的安装孔距、通径尺寸与对接部件匹配，同时要根据实际排气温度选择对应的材质，常规工况下可采用耐热铸铁，更高温度的工况则需要选用耐热不锈钢材质，保证长期运行的结构可靠性。
