双开门壁挂式电气控制柜体结构设计

　　这款双开门结构的电气控制柜体，主要面向工业现场低压配电回路、小型设备单机控制的场景使用，常见于车间生产线旁侧壁挂安装、小型设备配套的电气集成安装、楼宇配电间末端控制回路承载等工况，区别于落地式的大型控制柜，这类壁挂式柜体占用空间更小，适配安装空间局促、控制回路规模适中的使用需求。从实际使用角度出发，柜体采用1.5mm厚度的冷轧钢板折弯成型，整体做静电喷塑处理，外表面为哑光深灰配色，能够适应车间多粉尘、轻度油污的使用环境，表面不易残留污渍，轻微剐蹭也不会露出底层基材，日常维护仅需干布擦拭即可。

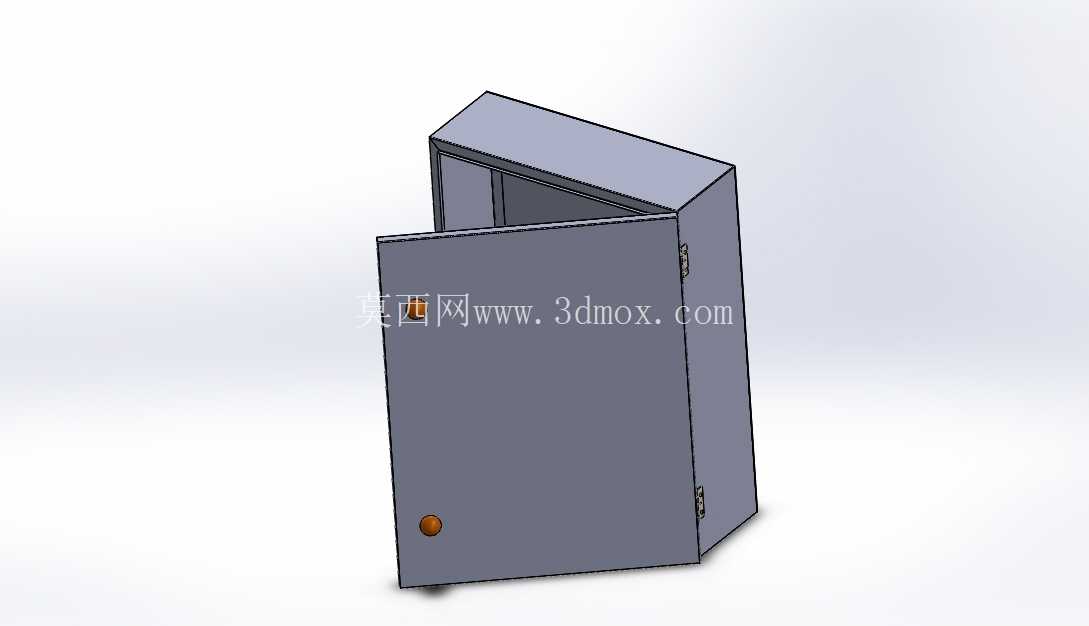

　　结构设计上采用双开门布局，外侧主门覆盖柜体大部分正面区域，内侧设置副门结构，日常操作仅需开启外侧主门即可完成按钮操作、指示灯查看、常规参数调整等工作，需要检修内部元器件、梳理接线回路时可同时开启两扇门，完全暴露内部安装空间，避免单门结构开门后操作空间受限的问题。柜门与柜体的连接采用暗藏式合页，合页固定点位做了加强压筋处理，单扇门可承受不低于15kg的外挂重量，满足在柜门外侧加装按钮、指示灯、小型触控屏的承重需求，柜门与柜体贴合处设置一圈发泡密封胶条，关门后胶条压缩量控制在30%左右，可达到IP54的防护等级，能够阻挡日常飞溅的水滴、直径大于1mm的粉尘进入柜体内部，适配多数普通工业车间的环境要求。

　　柜体内部预留了统一的安装梁固定孔位，孔位间距符合通用电气安装导轨的标准尺寸，可直接固定35mm标准导轨、安装板、接线端子排等通用电气配件，无需二次打孔加工，内部安装深度为180mm，可容纳常规的小型断路器、交流接触器、热继电器、小型PLC模块等元器件，不会出现元器件与柜门干涉的问题。安装边界方面，柜体背部设置四个壁挂安装孔，孔位横向间距320mm、纵向间距450mm，安装孔为长圆孔设计，允许安装时存在±5mm的位置偏差，降低现场壁挂安装的对位难度，柜体整体外部尺寸为宽400mm、高500mm、深200mm，安装时需在柜体周边预留不小于100mm的操作空间，保证柜门可完全开启至120度以上，不会被周边的管线、结构件阻挡。柜体门板下部预留了一个φ22mm的标准按钮安装孔位，可根据实际使用需求加装急停按钮、电源指示灯或者锁具，出厂状态下该孔位用橡胶堵头密封，未使用时不会破坏柜体整体防护性能。设计过程中重点考虑了钣金加工的工艺性，所有折弯处的内R角统一为1mm，匹配常规折弯模具的加工参数，无需定制特殊刀具即可完成加工，柜体的拼接处采用点焊固定，焊点位置全部设置在柜体内部，外部无明显焊点痕迹，焊接完成后做打磨整平处理，保证外表面平整无凸起。

　　柜体底部预留了三个电缆进线孔，孔位直径为φ32mm，每个孔位都配有对应的橡胶护线圈，电缆穿入后可通过护线圈抱紧电缆外皮，既可以防止电缆外皮被钢板锐边割破，也能进一步提升柜体的密封性能，进线孔位置做了卷边处理，即使不安装护线圈也不会出现锋利毛边。在实际选型使用时，需要注意该柜体的内部安装空间上限，若搭载的元器件总散热功率超过50W，需要在柜体顶部额外加装通风散热组件，避免夏季高温环境下柜内温度过高导致元器件寿命缩短，若用于潮湿环境使用，可在柜体内腔加装小型加热除湿模块，安装孔位已经在设计时预留，无需额外打孔固定。柜门的开启方向可根据现场安装需求调整，合页固定孔为左右对称设计，现场安装时可将合页更换至另一侧，实现左开或者右开的切换，不需要对柜体结构做额外修改，适配不同现场的操作习惯。
