三相配电带断路器电气柜结构设计

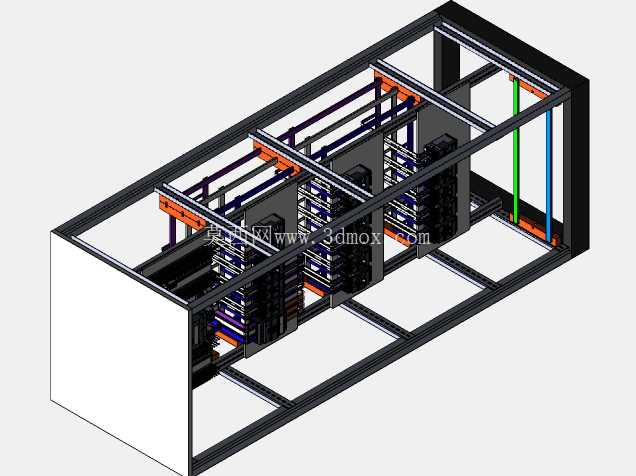

　　这款三相配电柜体的三维结构设计，核心面向工业厂房低压配电场景，在生产线动力配电、车间分区域供电、中小型设备集群配电的工况中适配性极强，日常承担着三相交流电的分配、回路通断控制、过载与短路保护的核心作用，是车间配电链路里直接对接末端用电设备的关键配电节点。从结构设计逻辑来看，整个柜体采用拼装式框架结构，主框架选用标准冷轧钢型材搭建，型材拼接处预留标准安装孔位，无需额外焊接即可完成框架组装，既保证了柜体整体的结构强度，也给后期内部元器件排布调整留出了足够的改装余量。

　　框架内部的母线排布做了分层设计，三相主母线沿柜体上部横向敷设，采用绝缘支撑件固定，不同相序的母线之间预留足够的电气安全间隙，避免大电流工况下出现相间拉弧的风险；分支母线从主母线引下后，沿柜体纵向的绝缘线槽排布，直接对接各回路断路器的进线端，走线路径全程避开柜体的安装操作面，后期检修时不会因为触碰母线引发安全隐患。柜体内部的断路器安装位采用模块化导轨设计，所有断路器均卡装在标准DIN导轨上，不同额定电流的断路器可以根据实际回路负载灵活调整安装位置，导轨背后预留了二次线走线空间，控制回路的信号线可以沿导轨后侧的线槽敷设，与主回路大电流走线完全分隔，减少强电对控制信号的电磁干扰。从安装边界来看，这款柜体为落地式安装结构，底部预留了基础安装固定孔，孔位间距匹配常规配电槽钢基础的安装尺寸，柜体深度方向预留了足够的接线操作空间，柜门关闭后内部元器件与柜门面板之间的间隙满足电气安全距离要求，不会因为元器件突出导致柜门无法闭合。柜体侧面预留了进出线敲落孔，不同位置的敲落孔可以根据现场走线方向灵活选择，无论是上进上出还是下进下出的布线方式都能适配，不需要额外在柜体上开孔加工。

　　在功能设计上，每个断路器回路都预留了标识牌安装位，后期运维时可以直接对应标识牌找到对应供电回路，减少排查故障的时间；柜体内部预留了接地铜排的安装位置，所有柜体金属构件、断路器接地端都可以直接连接到接地铜排上，形成完整的接地保护回路，避免设备漏电时引发安全事故。框架的横梁位置做了可调节设计，当后期需要加装浪涌保护器、电流互感器、电能表等附属元器件时，可以通过调整横梁位置腾出安装空间，不需要对柜体主框架做切割改动。

　　整个柜体的结构设计充分考虑了现场安装、后期运维、回路扩展的实际需求，所有安装尺寸都遵循低压配电柜体的相关设计规范，元器件排布符合日常操作的人机工程要求，断路器操作手柄的高度刚好在站立操作的舒适区间，不需要弯腰或者登高就能完成日常的分合闸操作。柜体的门板采用内嵌式设计，门板与框架之间预留了密封胶条安装槽，加装密封胶条后可以达到常规的防尘防护等级，适配普通工业车间的使用环境，避免车间内的粉尘进入柜体内部堆积在元器件上，影响元器件的散热与使用寿命。
