带数字显示功能的智能自行车后视镜

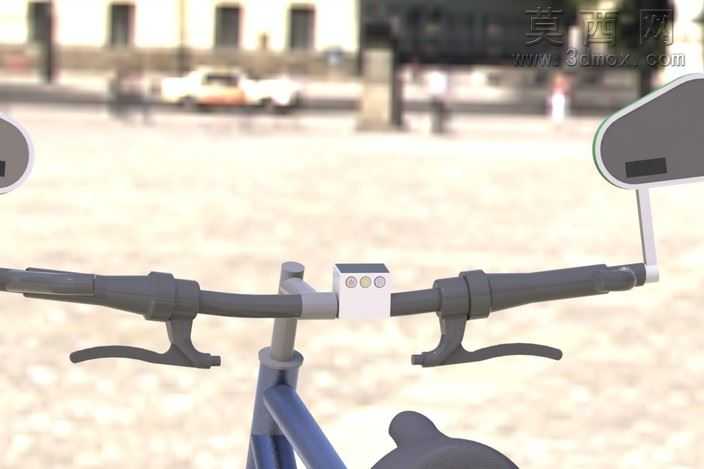

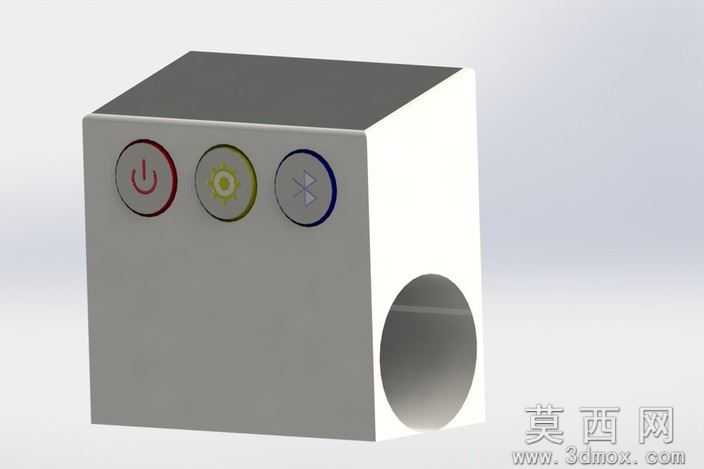

本作品为带数字交互功能的自行车后视镜三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先针对左右对称的后视镜主体进行基准面定位，通过样条曲线勾勒后视镜外壳的流线型轮廓，以拉伸凸台、曲面放样命令生成带微弧曲面的镜壳主体，镜壳边缘做0.8mm圆角过渡处理，还原真实产品的圆润触感，避免骑行过程中的磕碰划伤风险。镜壳正面预留嵌入式显示屏安装槽位，槽位尺寸匹配微型OLED显示模块的安装公差，槽体周边设计0.3mm的定位卡扣结构，保障显示模块装配后的稳固性。镜臂部分采用等径圆管特征建模，通过折弯命令实现镜臂与镜壳、中央控制盒的衔接角度调整，镜臂与镜壳连接处设计旋转阻尼结构，支持用户根据骑行姿态自由调整镜面反射角度，镜臂表面做哑光磨砂材质的纹理映射，渲染阶段采用V-Ray渲染器完成材质质感表现，镜壳主体选用哑光黑ABS工程塑料材质，调整反射光泽度参数至0.35，还原工程塑料的低反光磨砂质感；镜面部分采用高反射镀膜玻璃材质，设置反射率为0.92、菲涅尔反射参数，模拟真实后视镜的高清反光效果；中央控制盒外壳采用浅灰色PC材质，表面做细咬花纹理处理，控制盒正面预留三个功能按键的安装位，按键做微凸弧面设计，方便骑行过程中盲操作。结构设计上，中央控制盒内置无线蓝牙模块、主控电路板与供电模块的安装腔体，腔体周边设计走线槽位，实现镜臂内部隐藏走线，避免线路外露造成的老化、缠绕问题。设计思路围绕骑行场景的实用性展开，将传统自行车后视镜与骑行数据显示功能结合，底部集成的微型显示模块可实时展示骑行速度、行程时间、累计里程等核心骑行数据，无需骑手低头查看车把码表，提升骑行过程中的安全性；内置的蓝牙模块可与智能手机完成配对连接，支持通过手机端应用调整屏幕亮度、切换显示数据维度，还可实现骑行轨迹的同步记录，兼顾传统后视镜的后方视野观察功能与智能骑行的数据交互需求，整体建模过程严格遵循装配干涉检查，所有零部件的配合公差控制在0.1mm以内，保障模型可直接用于后续的3D打印手板验证与开模生产参考，渲染阶段搭建纯白影棚环境，添加柔和的面光源补光，清晰呈现产品的结构细节与材质质感，多角度展示产品的装配形态与功能布局。
