自行车车把安装式标签固定装置结构设计

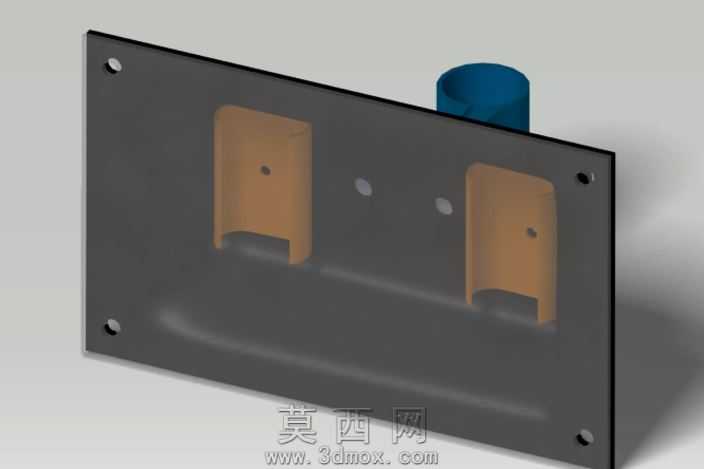

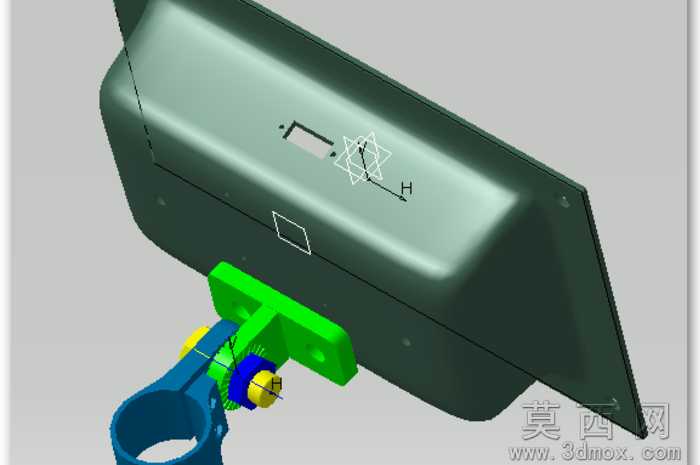

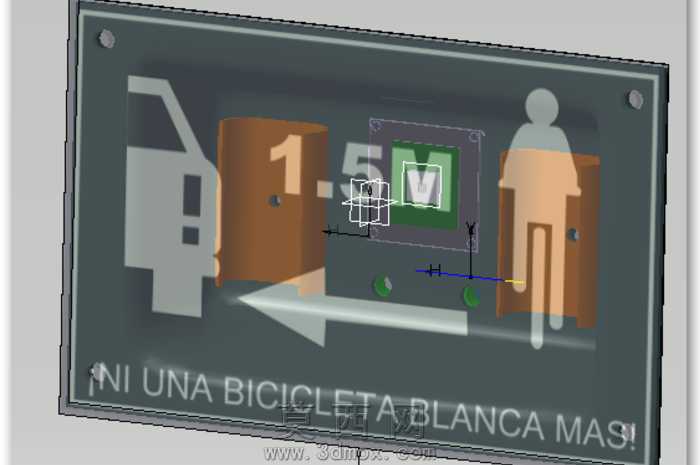

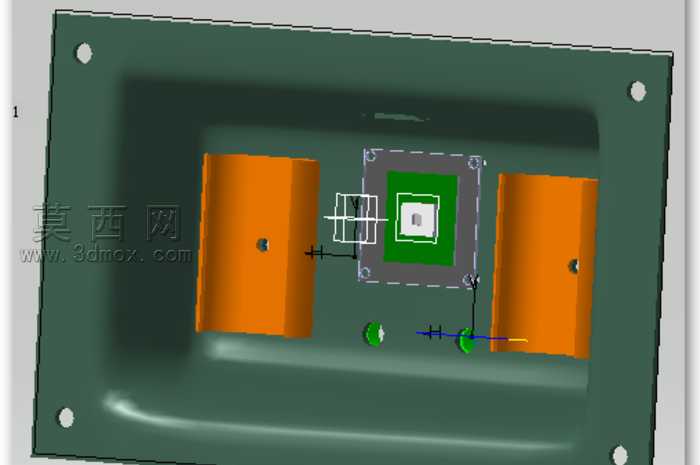

本作品为适配自行车车把安装的标签承载固定装置三维建模成果，建模过程中以实际骑行场景的安装需求为核心出发点，首先完成整体装配逻辑的梳理：装置分为车把夹持基座、角度调节传动组件、标签承载壳体三个核心功能模块，各模块间的配合公差经过反复校验，确保虚拟装配状态下无干涉、无错位，符合实际机械加工与组装的精度要求。在材质渲染环节，针对不同部件的实际使用材质做了差异化的材质参数调配：车把夹持基座采用哑光蓝色工程塑料材质，添加了细微的磨砂颗粒纹理与轻微的表面反光属性，还原PA66加纤工程塑料的真实质感；角度调节组件中的绿色固定支架采用亮面硬质塑料材质，适当调高了高光反射强度，体现PP材质注塑件的表面特征；传动衔接部位的蓝色、黄色轴套部件分别模拟橡胶阻尼圈与金属锁紧螺帽的材质，橡胶部件添加了柔化的漫反射效果，金属部件则添加了细微的金属拉丝纹理与合适的金属度参数，还原金属紧固件的视觉特征；上方的标签承载壳体采用深墨绿色哑光塑料材质，表面做了细微的颗粒质感处理，模拟ABS外壳的磨砂触感，壳体表面预留的标签安装槽、状态标识区域都做了精准的结构凹陷处理，边缘做了符合注塑工艺要求的圆角过渡，避免出现建模中的尖锐直角不符合生产实际的问题。结构设计层面，车把夹持基座采用开口抱箍式结构，抱箍内径适配常规自行车车把的标准管径，抱箍开口处预留了锁紧安装位，可通过紧固件实现与车把的牢固固定，适配不同管径的车把安装需求；角度调节组件采用多轴铰接结构，内置阻尼限位结构，可实现标签承载壳体在俯仰、水平两个维度的角度调整，调整后可依靠阻尼结构保持角度稳定，方便骑行者根据自身视角调整标签的观察角度；标签承载壳体内部预留了电池安装腔、电气元件固定位，壳体边缘做了防水唇边结构设计，可满足户外骑行场景下的基础防水需求，壳体表面的开槽分别对应状态指示灯、功能按键的安装位置，开孔位置与内部电气元件的布局完全匹配，确保结构设计可直接对接后续的硬件电路设计。建模过程中对所有部件的壁厚做了统一规范，塑料件壁厚保持在2mm的合理区间，加强筋的布局也符合注塑成型的工艺要求，避免出现壁厚不均导致的注塑缺陷，各连接部位的卡扣、螺柱位置都经过反复核对，确保组装时的配合精度，整体模型完整还原了装置从外部外观到内部安装结构的全部细节，可直接用于后续的结构验证、样机加工以及效果展示使用。
