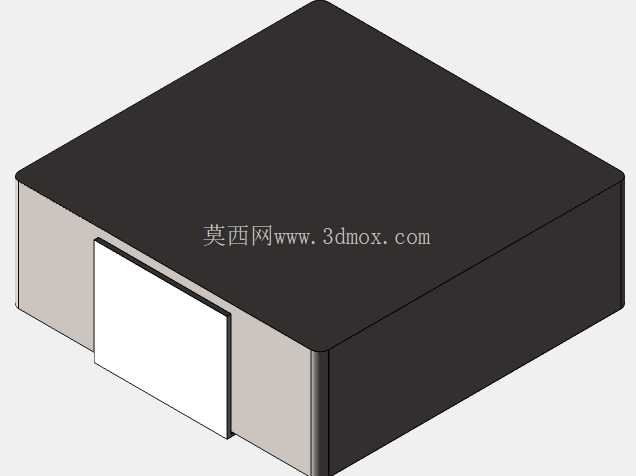

7x7规格SMD贴片功率电感器三维结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，SMD贴片电感器是电源回路里不可或缺的被动元件，7x7规格的贴片电感属于中功率段常用选型，常被布置在DC-DC降压回路、输出滤波支路、信号隔离通道中，承担储能、滤波、抑制浪涌电流的实际作用。做板级结构设计时，很多工程师容易忽略电感的实际占位高度、焊盘边缘避让距离，导致回流焊后元件与周边屏蔽罩、结构件产生干涉，或是焊盘设计不匹配引发虚焊、立碑缺陷，这个三维结构完整还原了该规格电感的外部轮廓、焊盘位置、本体公差边界，能直接导入PCB结构校验环节，提前排查布局干涉问题。

　　从实际设计逻辑来看，这类贴片电感采用屏蔽式结构设计，本体外部的金属屏蔽罩可以将电感工作时产生的漏磁约束在本体内部，避免对周边的敏感模拟电路、射频信号通路产生电磁干扰，这也是当前中高密度板卡设计中优先选用屏蔽电感的核心原因。7x7的尺寸规格指的是元件本体的长宽标称尺寸为7mm×7mm，实际建模时保留了生产公差带来的轮廓余量，焊盘位置严格按照行业通用焊盘规范制作，两个引出端的宽度、间距、伸出长度都匹配SMT回流焊的工艺要求，结构设计时不需要额外调整焊盘封装尺寸，可直接匹配标准封装库调用。

　　在实际选型应用中，这类电感通常适配1A到5A区间的负载电流场景，常见于工控板的辅助电源回路、路由器的电源管理模块、车载影音设备的供电支路、智能家电的主控板供电部分，相比传统插件电感，SMD贴片结构可以适配全自动化SMT贴装流程，不需要人工插装工序，能大幅提升板卡生产的加工效率，同时降低插件元件带来的高度空间占用。建模过程中特意还原了电感本体的边角倒角特征，避免尖锐棱角在装配时刮伤周边绝缘层，本体顶部的平整面可以兼容吸嘴拾取的贴装要求，完全符合自动化贴装设备的拾取条件，不会出现吸嘴漏气导致的抛料问题。

　　很多初级工程师在做结构堆叠时，往往只参考 datasheet 上的二维尺寸，忽略了元件本体的实际弧度、焊盘上锡后的高度余量，导致后期试产时出现元件顶到外壳、屏蔽罩无法扣合的问题，这个三维结构完整呈现了元件的所有外部特征，包括本体与焊盘的衔接过渡段、屏蔽罩的接缝位置、标识区域的凹陷特征，在做结构干涉检查时可以完全替代实物样品进行空间校验，缩短前期研发的打样验证周期。在安装边界设计上，需要注意电感本体周边预留0.5mm以上的避让距离，一方面避免SMT贴装时元件偏移导致的相邻元件短路，另一方面也给电感工作时的发热留出散热空间，避免热量堆积导致电感参数漂移。这类屏蔽结构的电感相比开磁路电感，磁饱和特性更稳定，在负载电流波动较大的场景下，电感量不会出现大幅跌落，能保证电源回路的输出稳定性，在做电源仿真时，结合这个三维模型的结构参数，也能更精准的评估回路的寄生参数影响，提升仿真结果的实际参考价值。
