SolidWorks绘制的中充电模块结构设计

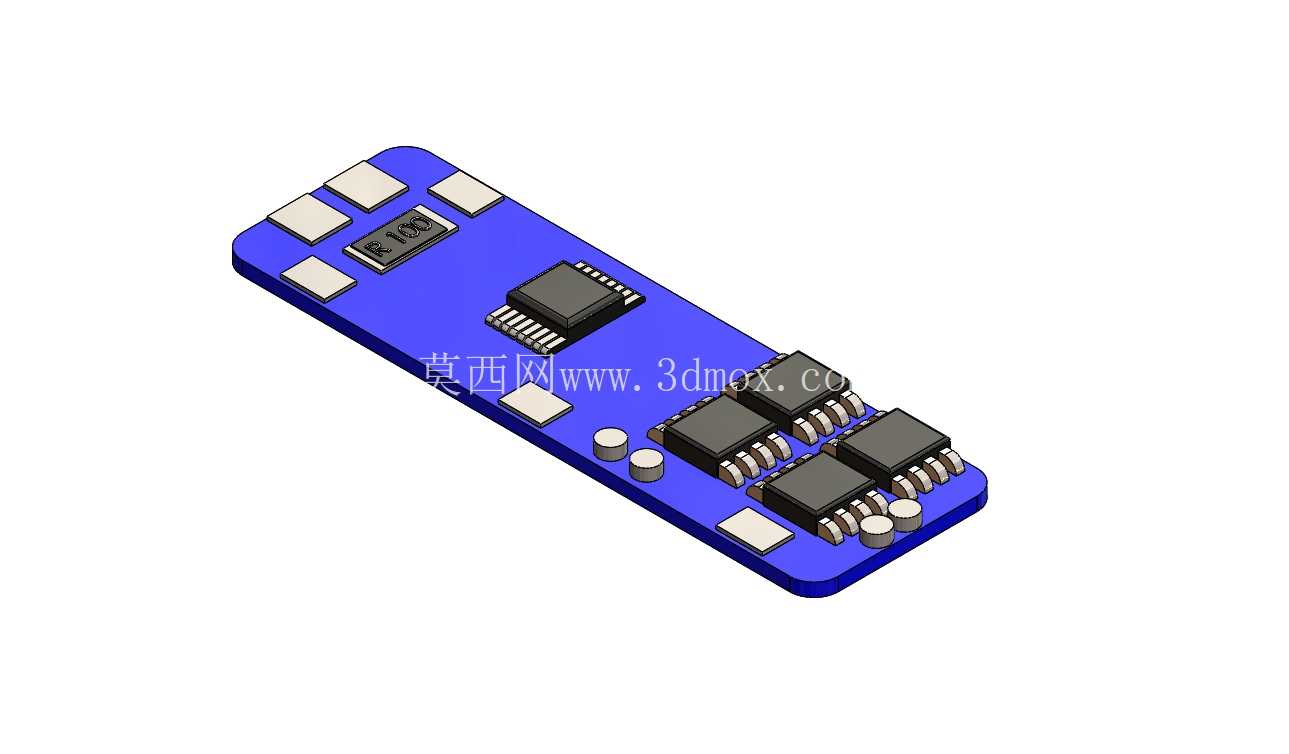

　　在消费电子配套供电类结构设计工作中，这类充电模块的三维建模往往需要兼顾电路布局合理性、结构装配容错率以及终端使用场景的适配性，很多刚接触电子结构设计的工程师容易只关注电路原理的连通，忽略PCB板载元件的高度差、安装固定位的干涉问题，最终打样后出现元件顶壳、接插件对位偏差的问题。从这个模型的结构布局来看，整体采用长条形窄版PCB作为承载基底，板身边缘做了小圆角过渡处理，避免生产转运过程中板边毛刺划伤绝缘层或是装配时卡滞外壳内壁。

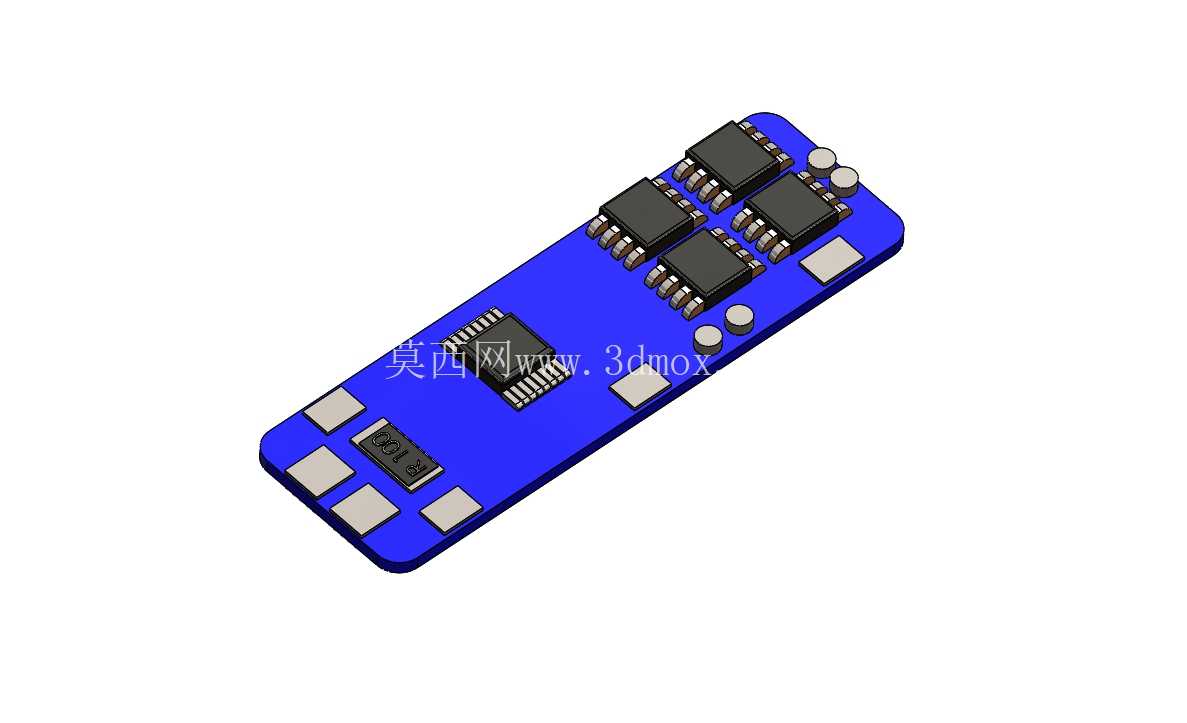

　　板载元件的排布遵循了功率回路与信号回路分区的原则，大尺寸的功率芯片集中布置在板身中段靠一侧的位置，周边预留了足够的铺铜散热区域，对应的板底位置没有布置过高的元件，方便后续贴合散热片或是在外壳内壁设计导热筋位直接接触芯片表面，降低长时间满负载工作时的温升。输入输出端的焊盘位置分别设置在板身的两端，其中一端预留了两个圆柱形的电解电容安装位，电容高度略高于周边的贴片阻容元件，建模时特意将电容的顶部高度与主功率芯片的顶部高度做了齐平处理，这样后续装配外壳时，内部的支撑筋可以同时抵住电容顶部和芯片表面，既可以固定元件防止震动时引脚脱焊，也能让整体内部空间利用率达到最优。板身两侧分散布置的小型方形贴片元件是状态指示相关的电路单元，位置靠近板边，对应外壳上的指示灯开孔位置可以直接对准，不需要额外加导光件，能减少整机的物料成本。在安装边界的设计上，这个模块没有预留额外的螺丝固定孔，而是依靠板身两端的插接结构直接嵌入配套的外壳卡槽内，建模时已经考虑了PCB板厚的公差，卡槽的配合间隙设置在0.1mm到0.15mm之间，既不会因为间隙过大导致板身在壳体内晃动，也不会因为公差累积出现装配插不进去的问题。

　　从实际应用场景来看，这类窄长型的充电模块大多适配多口USB排插、桌面嵌入式充电座、便携储能设备的内置充电单元，因为整体宽度较窄，可以在有限的安装空间内并排布置多个模块，实现多口同时充电的功能，不会因为模块体积过大挤占其他结构件的安装空间。建模过程中对所有贴片元件的引脚高度、焊盘尺寸都做了1:1的还原，甚至连芯片表面的丝印标识位置都做了对应，这样导出的STEP文件可以直接用于后续的结构干涉检查，不需要设计人员再单独对照元件规格书逐个核对元件尺寸，能大幅缩短结构验证的周期。

　　很多时候做这类电子模块的三维模型，最容易出错的地方就是电解电容的直径和高度、功率芯片的本体厚度，以及接插件的插针伸出长度，这个模型里所有元件的装配位置都做了干涉检查，相邻元件之间的最小间距保持在0.5mm以上，满足SMT贴片生产的工艺要求，不会出现贴片机吸嘴无法下探的问题。另外板身的边角位置没有布置任何高度超过1mm的元件，方便生产时做PCB的拼板处理，提升板材的利用率，降低单块板的生产成本。对于需要做配套外壳设计的工程师来说，这个模型可以直接导入装配环境，参考板身的整体轮廓、元件的最高高度来设计外壳的内部型腔，不需要反复测量元件的突出尺寸，能避免外壳设计过薄导致元件顶穿外壳，或是外壳设计过厚造成整体体积冗余的问题。在移动供电类产品的设计中，这类充电模块的结构稳定性直接影响整机的充电效率和使用寿命，建模时特意将所有较重的元件（比如电解电容、功率电感、主芯片）都布置在板身的中心区域附近，避免因为重心偏置导致装配后板身受力不均，在跌落测试时出现板边断裂的情况。板面上预留的几个圆形测试点位置也做了准确还原，对应生产环节的功能测试工位，测试探针可以直接接触这些点位完成电路参数检测，不需要额外在板上增加测试结构。
