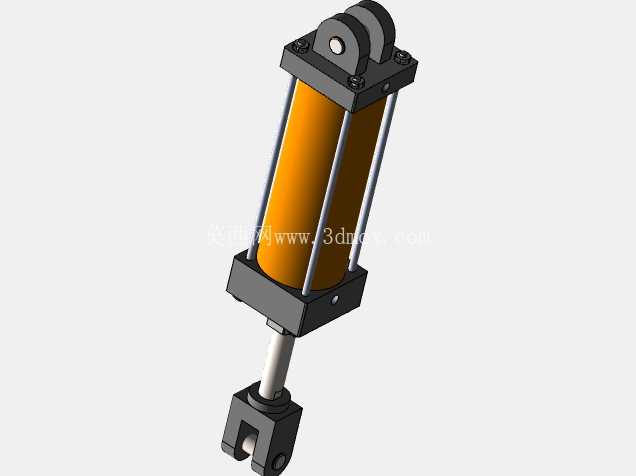

工业拉杆式双耳环安装液压缸结构

　　这款拉杆式双耳环安装液压缸，是液压系统里最常见的直线执行元件，日常在机床上下料工装、小型压机工位、物流设备的举升机构、自动化生产线的推料定位单元里都能见到它的身影，核心作用是把液压系统的压力能转化为活塞杆的直线往复机械能，相比气缸它输出推力更大，运行更平稳，低速工况下不会出现气缸常见的爬行问题，适合需要大负载、稳定位移输出的工业场景。

　　从结构设计思路来看，这款缸采用了经典的四拉杆锁紧结构，四根高强度拉杆贯穿前后端盖与缸筒，靠两端的锁紧螺母把缸筒牢牢压在前后端盖之间，这种结构的优势非常明显：一是加工装配难度低，缸筒只需要保证内孔的珩磨精度与端面垂直度，不需要在缸筒上加工法兰螺纹或者焊接结构，加工成本比法兰式缸筒低不少；二是后期维护拆解方便，松开拉杆螺母就能抽出活塞组件更换密封件，对于现场运维来说能大幅缩短停机检修时间；三是同缸径规格下可以通过调整拉杆长度、更换不同长度的缸筒快速适配不同行程需求，不需要重新开模加工端盖，对于非标设备选型来说灵活性很高。

　　安装形式上这款缸采用了双耳环铰接结构，缸筒尾端是一体式双耳环安装座，活塞杆前端也配置了单耳环连接头，这种铰接安装的方式允许缸体在工作平面内有小角度的摆动，非常适合安装底座存在小幅位移、或者执行端需要随工件轨迹小幅调整角度的工况，比如工程机械的动臂驱动、工装夹具的摆臂压紧、升降平台的辅助支撑，不会因为安装同轴度误差导致活塞杆承受径向偏载，能有效延长活塞杆密封和导向套的使用寿命。这里要注意选型时的安装边界：尾端双耳环的销孔直径、耳座宽度、两耳之间的开档尺寸必须和设备安装支座的尺寸匹配，销孔配合公差建议选H8/f7，既保证铰接转动灵活，又不会因为间隙过大产生冲击载荷；前端单耳环的连接尺寸也要和负载端的接头匹配，如果负载端有径向力的话，建议在活塞杆前端加装关节轴承，抵消偏载对活塞杆的影响。

　　功能特性方面，这款缸的活塞上配置了双向密封组件，包含孔用格莱圈、导向环、缓冲密封圈，端盖位置的活塞杆密封采用了轴用斯特封加防尘圈的组合，能有效防止液压油内泄和外泄，同时阻挡外界的粉尘、切削液、金属碎屑进入缸筒内部，适合车间加工工位这类有少量切削液和金属粉尘的工况。缸筒采用珩磨无缝钢管，内孔表面粗糙度控制在Ra0.4以下，活塞上的导向环采用填充PTFE材质，摩擦系数低且耐磨，能保证活塞在缸筒内平稳运行，不会出现拉缸问题。如果是高速往复工况，还可以在前后端盖加装缓冲装置，当活塞运行到行程末端时，缓冲柱塞会堵住端盖的主回油口，让油液只能通过缓冲节流阀缓慢回油，降低活塞对端盖的冲击，避免长时间冲击导致端盖松动、密封损坏。

　　外形尺寸上，这类拉杆缸的缸径、杆径、行程都遵循标准液压油缸的尺寸系列，选型时首先要根据负载推力计算所需的缸径：系统压力确定的情况下，无杆腔的作用面积乘以系统工作压力就是理论输出推力，实际选型要留1.2-1.5倍的安全系数，避免系统压力波动导致推力不足；杆径选择要考虑回程时的拉力需求，同时要校核活塞杆的压杆稳定性，如果行程超过杆径的15倍以上，要按照压杆稳定公式计算活塞杆的临界载荷，避免活塞杆在受压时出现弯曲变形。安装空间方面，要预留足够的维护空间，尤其是尾端耳环的销轴拆装空间、缸筒上方的排气阀操作空间，以及密封件更换时抽出活塞组件所需的轴向空间，避免后期维护时需要拆解周边设备才能拆缸。

　　实际应用中，这类液压缸常和电磁换向阀、节流阀、溢流阀组成独立的液压控制回路，通过换向阀控制活塞杆的伸出和缩回，节流阀调节活塞杆的运行速度，溢流阀限制系统最高压力保护油缸不会过载。如果是需要精准位置控制的工位，还可以在活塞杆上加装磁致伸缩位移传感器，实时反馈活塞杆的位置，配合比例阀实现闭环位置控制，满足高精度定位的需求。日常运维时要注意定期检查液压油的清洁度，避免油液里的杂质划伤密封件和缸筒内孔，一般建议液压油的过滤精度不低于NAS 8级，每运行2000小时更换一次液压油和回油滤芯，同时检查活塞杆表面是否有划伤、镀铬层是否脱落，如果发现活塞杆表面有损伤要及时修复或者更换，否则会快速损坏活塞杆密封导致漏油。
