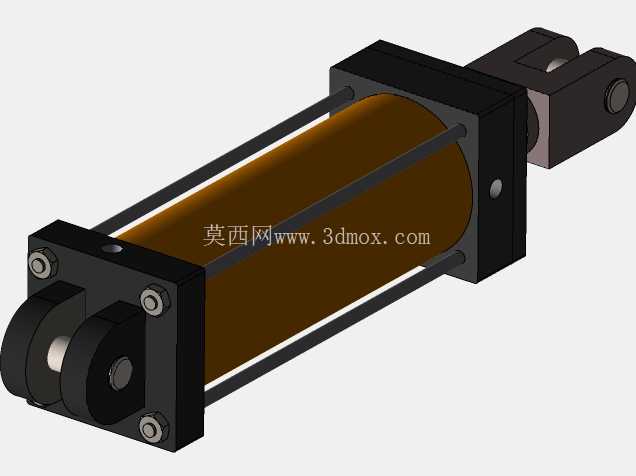

双耳环安装式拉杆型液压缸三维结构

　　在工程机械、重型土木装备、工业制造设备的液压传动回路里，液压缸是把液压油的压力能转换为直线往复机械能的核心执行部件，这款双耳环拉杆式液压缸的结构设计，完全围绕重载工况下的可靠传力、便捷安装、长期密封稳定性来展开。从实际应用场景来看，这类带前后耳环铰接安装的结构，大量用在装载机动臂举升、挖掘机斗杆驱动、工程车辆支腿收放、土木施工模板顶升、重型工装夹具夹紧这类需要随负载摆动调整角度的传动位置，相比法兰安装、脚座安装的刚性固定形式，铰接结构能抵消安装面的同轴度误差，避免活塞杆承受额外径向弯矩，从根源上减少杆体偏磨、密封件过早失效的问题。

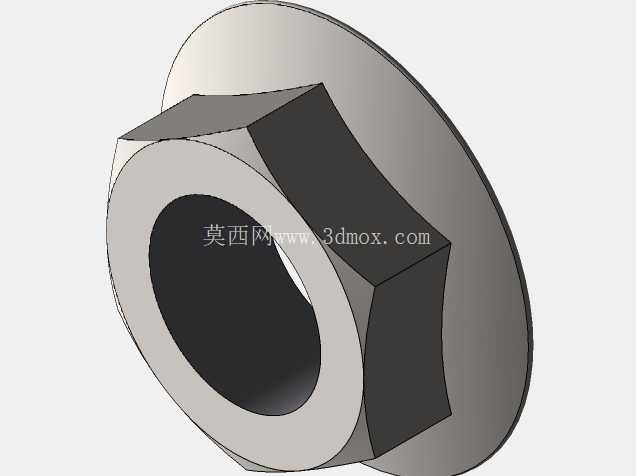

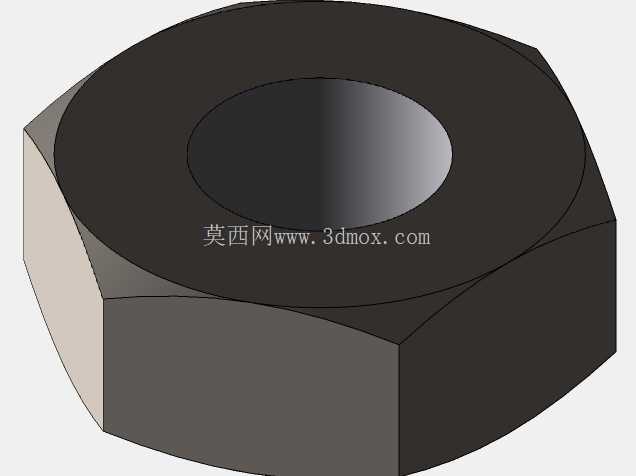

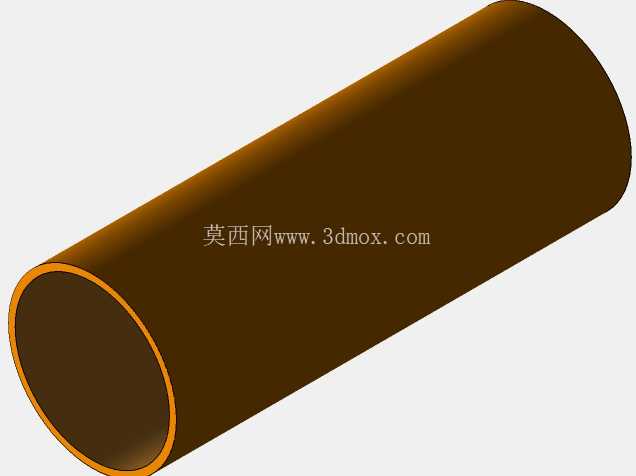

　　从结构设计思路上拆解，这款缸采用经典的四拉杆锁紧形式，四根高强度拉杆贯穿前后端盖与缸筒，通过两端的锁紧螺母施加均匀预紧力，把缸筒牢牢夹持在两端端盖之间，这种结构相比焊接式缸筒，加工难度更低，后期拆解更换密封件、检修内部活塞的便利性更好，适合中小缸径、中低压工况的通用传动场景。缸筒部分采用内壁珩磨的无缝钢管，内壁粗糙度控制在Ra0.4以内，保证活塞密封圈在往复运动时的润滑留存与密封可靠性，减少内泄量；缸筒外壁做了氧化防锈处理，适配户外施工、车间多粉尘的复杂使用环境。

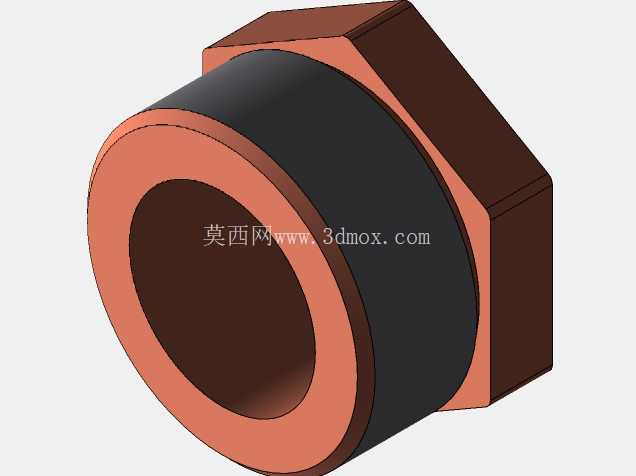

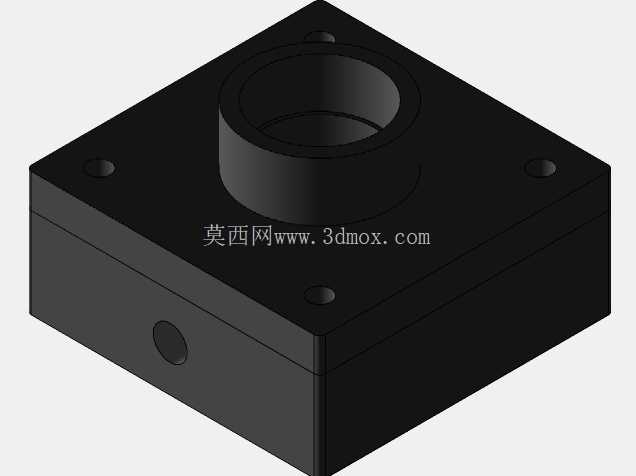

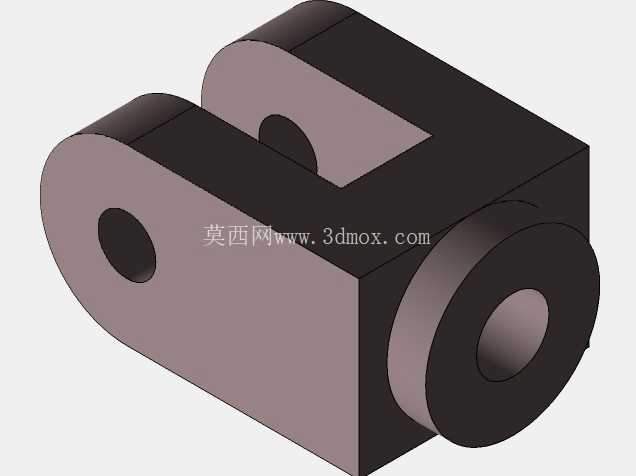

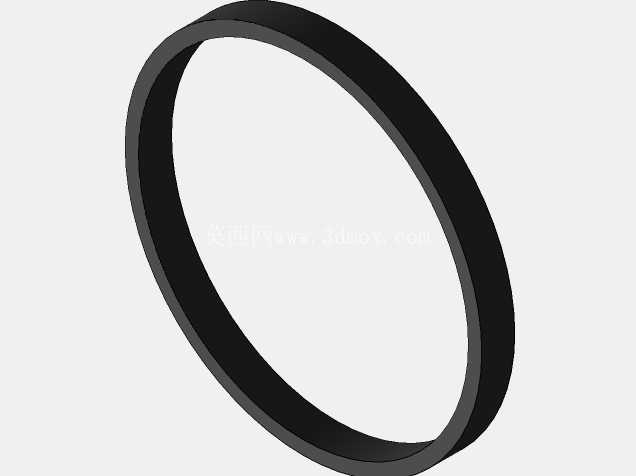

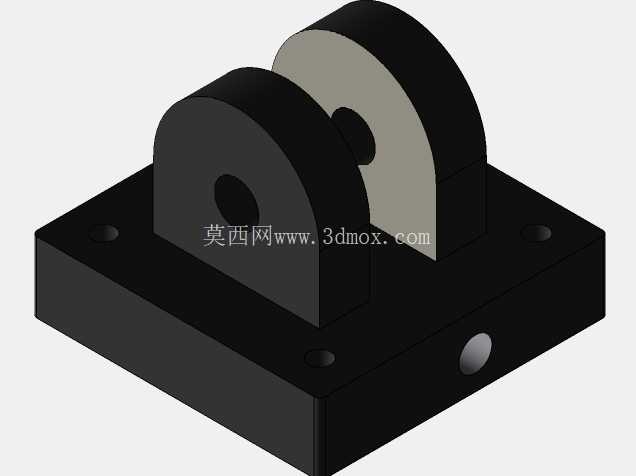

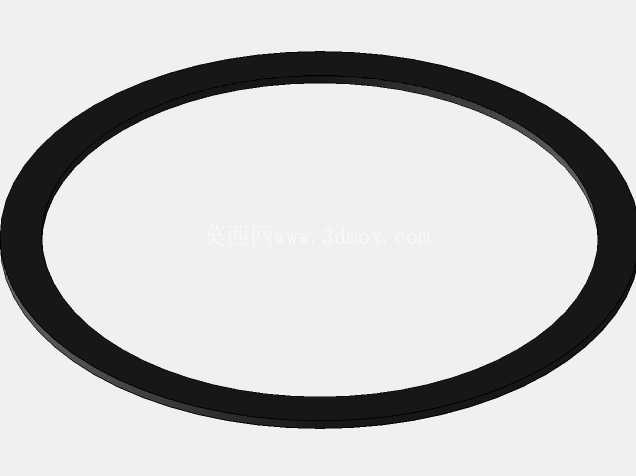

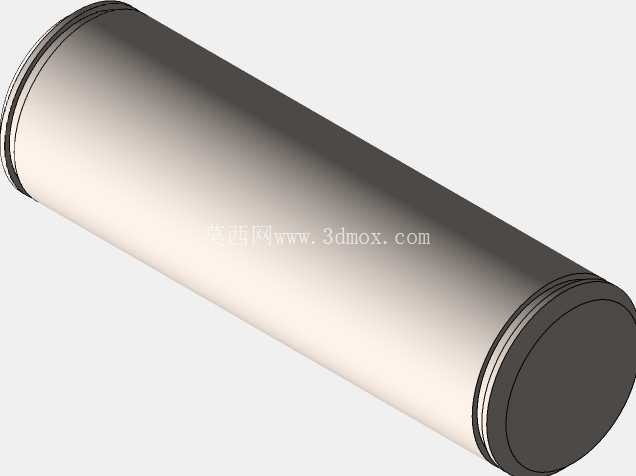

　　前后端盖的铰接耳环采用整体锻造后机加工的结构，耳环内孔镶嵌自润滑轴承衬套，铰接销轴穿过衬套后与设备安装座连接，衬套能在长期摆动过程中减少销轴与耳环孔的磨损，维护时仅需更换衬套即可，无需整体更换端盖，大幅降低后期运维成本。前端盖内部设置了多级密封结构，包含防尘圈、轴用斯特封、导向环、缓冲密封圈，防尘圈能刮除活塞杆外露表面附着的泥沙、铁屑、粉尘，避免杂质进入缸筒内部划伤密封面；导向环采用填充聚四氟乙烯材质，给活塞杆提供足够的径向支撑，避免杆体下压时出现偏摆；缓冲密封圈在活塞运行到行程末端时，能封闭缸端的少量油液形成缓冲油垫，减少活塞对端盖的刚性撞击，降低运行噪音与结构冲击。

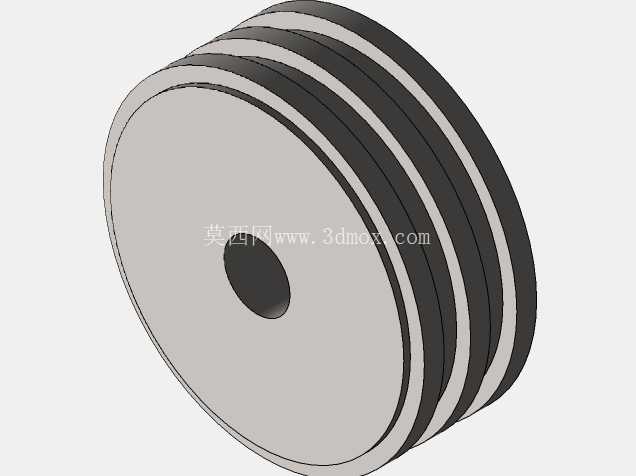

　　活塞部分采用组合密封结构，包含孔用格莱圈、支撑环，保证活塞两侧腔室的密封隔离，避免高低压腔窜油导致的推力不足、动作爬行问题；活塞杆表面采用中频淬火后镀硬铬处理，镀层厚度控制在0.03-0.05mm，硬度达到HRC55以上，具备优秀的耐磨、防锈性能，即使在户外淋雨、多扬尘的工况下长期往复运动，也不会轻易出现锈蚀、拉痕。

　　从安装边界与尺寸适配角度，这款液压缸的安装距是指前后耳环销轴孔中心距在活塞杆完全收回时的基准尺寸，选型时需要匹配设备的最大行程需求、安装空间的铰接点距范围，预留足够的行程余量避免活塞撞缸；拉杆的分布圆直径、端盖的外轮廓尺寸，要和设备安装位置的周边结构预留至少10mm的装配间隙，方便后期拆装锁紧螺母、更换密封件时的工具操作空间；耳环内孔的直径尺寸要和设备端的铰接销轴直径做过渡配合，销轴上要设置润滑油嘴，定期加注润滑脂保证铰接部位的转动灵活性，避免干磨导致的卡滞、异响。

　　在实际回路匹配上，这类液压缸需要搭配双向换向阀实现伸缩动作，根据负载大小调整系统溢流阀的设定压力，保证输出推力满足负载需求的同时，不会因为压力过高导致密封件过载损坏；有快速动作需求的回路，可以在缸的进出油口设置单向节流阀，调整活塞杆伸缩的运行速度，避免速度过快导致的结构冲击。很多结构设计人员在建模选型时，容易忽略铰接点的摆动角度范围，这款液压缸的耳环结构允许在垂直于销轴的平面内做±15度的摆动，安装时要保证设备的铰接点运动轨迹在这个摆角范围内，避免活塞杆受到侧向附加力，导致杆体弯曲、密封偏磨漏油。另外在三维建模装配时，要注意活塞杆伸出时的最长极限位置，确认和周边设备结构没有运动干涉，尤其是多油缸协同动作的设备上，要模拟全行程运动过程，验证各个姿态下的结构间隙，避免实际装配后出现运动卡滞、部件碰撞的问题。
