带螺栓紧固结构的对夹式法兰联轴器

　　在各类工业传动系统的轴系连接场景中，法兰联轴器是应用极为广泛的刚性传动连接件，这类部件常出现在冶金输送线、泵组传动、减速机输出端连接、重型机床主轴对接等需要刚性传递扭矩的工况中，区别于弹性联轴器具备的缓冲补偿能力，法兰式刚性联轴器更适配对中精度高、载荷平稳无强烈冲击的传动场景，能够无间隙传递旋转扭矩，保证两端轴系的同步转动精度。

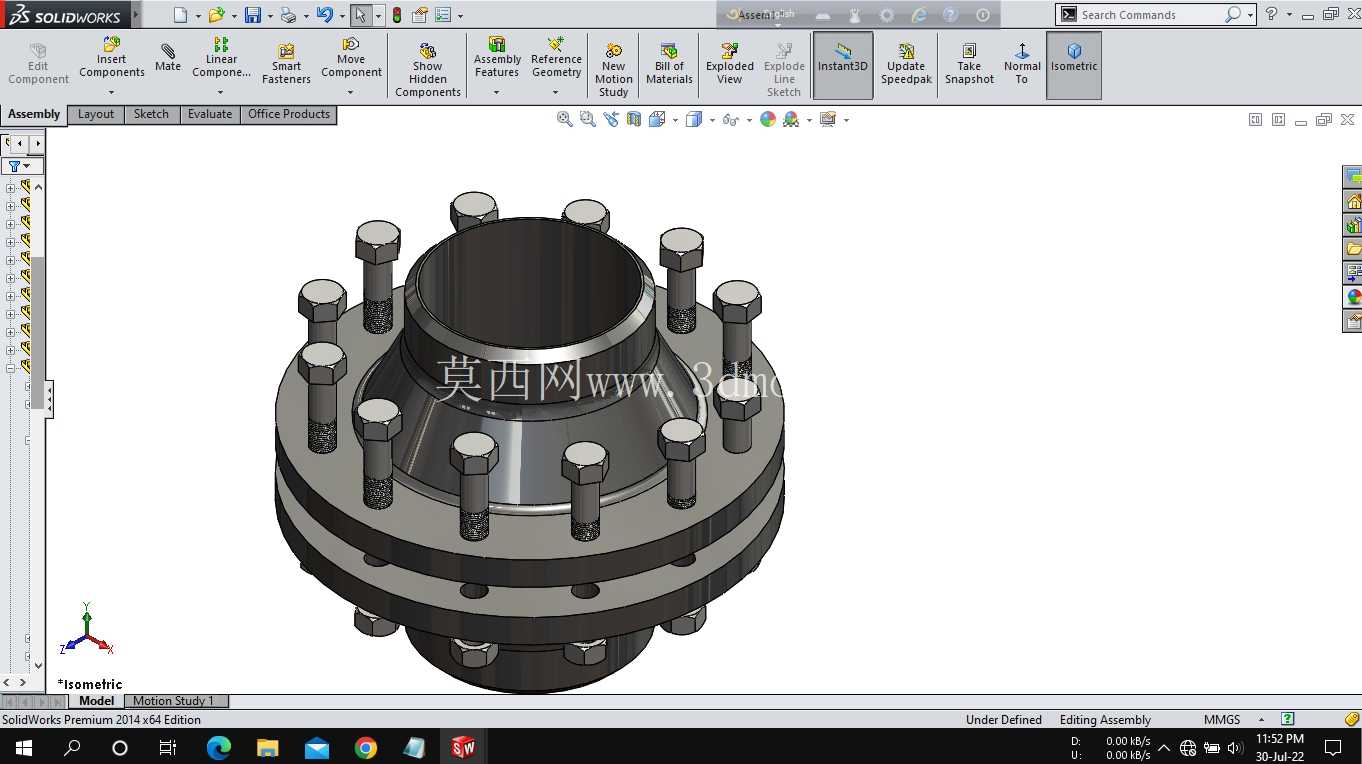

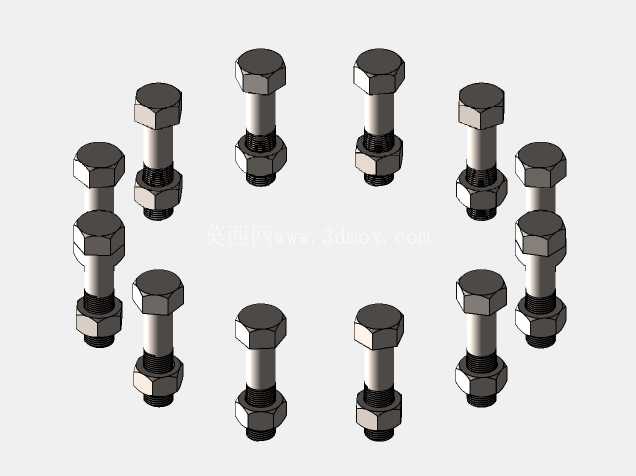

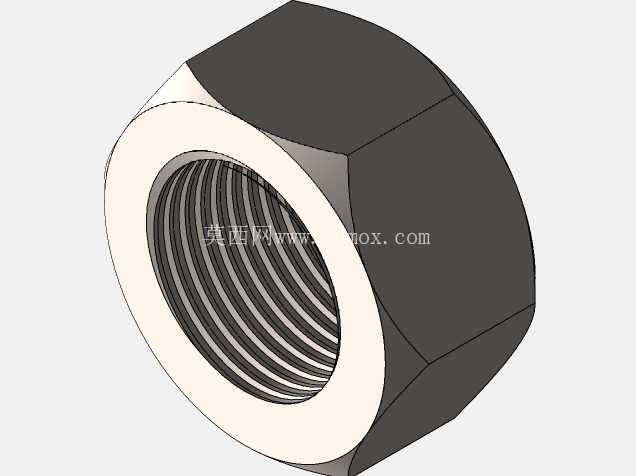

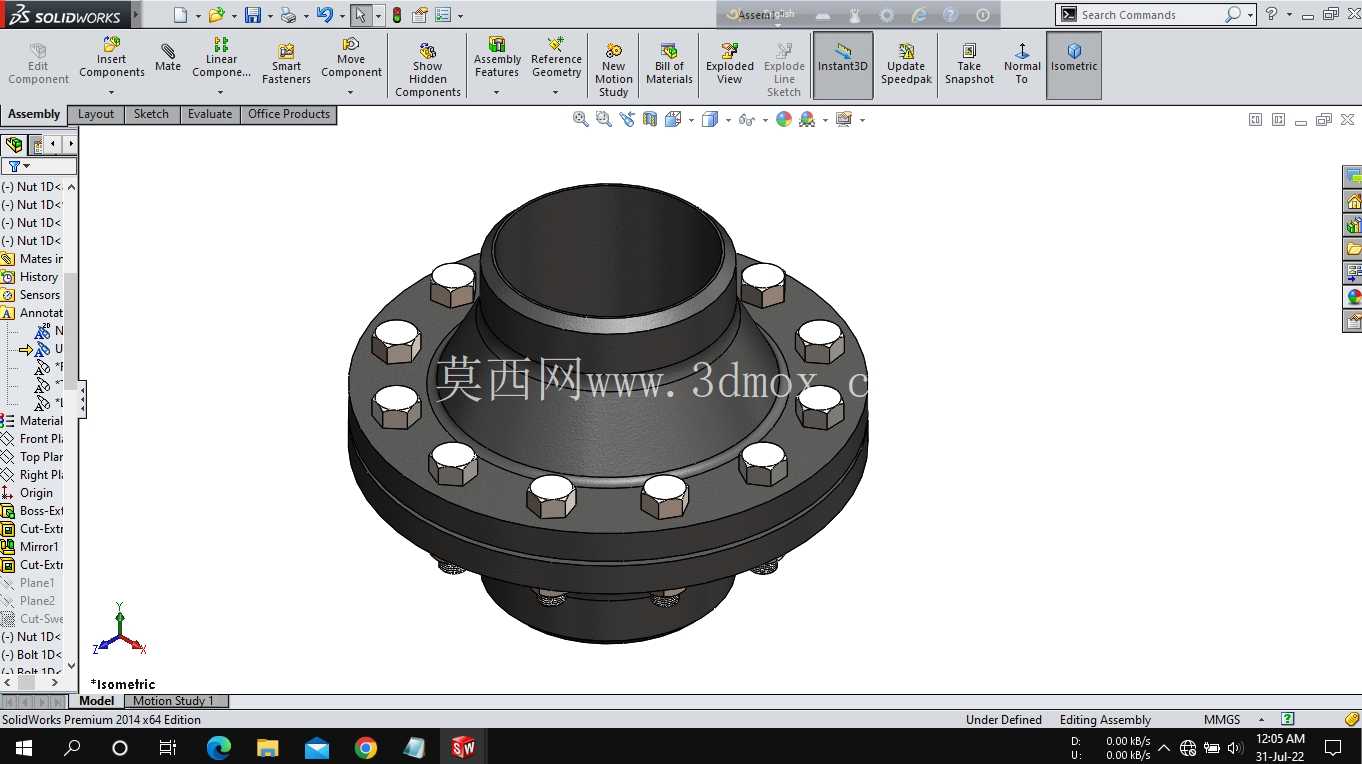

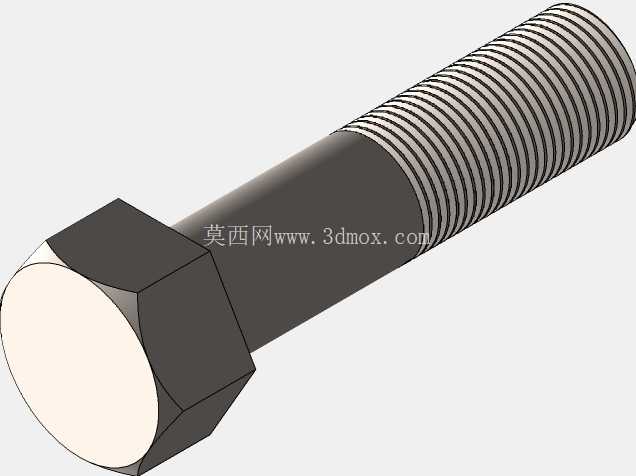

　　这款法兰联轴器采用对合式双法兰结构，两个独立的法兰盘分别套装在需要对接的两根轴端，法兰盘对接面加工有定位止口，安装时止口相互嵌合，能够快速实现两轴的径向对中，大幅降低现场安装的找正难度，避免因对中偏差导致的轴系附加弯矩、轴承异常磨损等问题。法兰盘沿圆周方向均匀分布多组螺栓连接孔，配套六角头螺栓与锁紧螺母，所有连接件沿圆周等距排布，保证旋转过程中整体动平衡性能，避免高速运转时出现偏载振动。

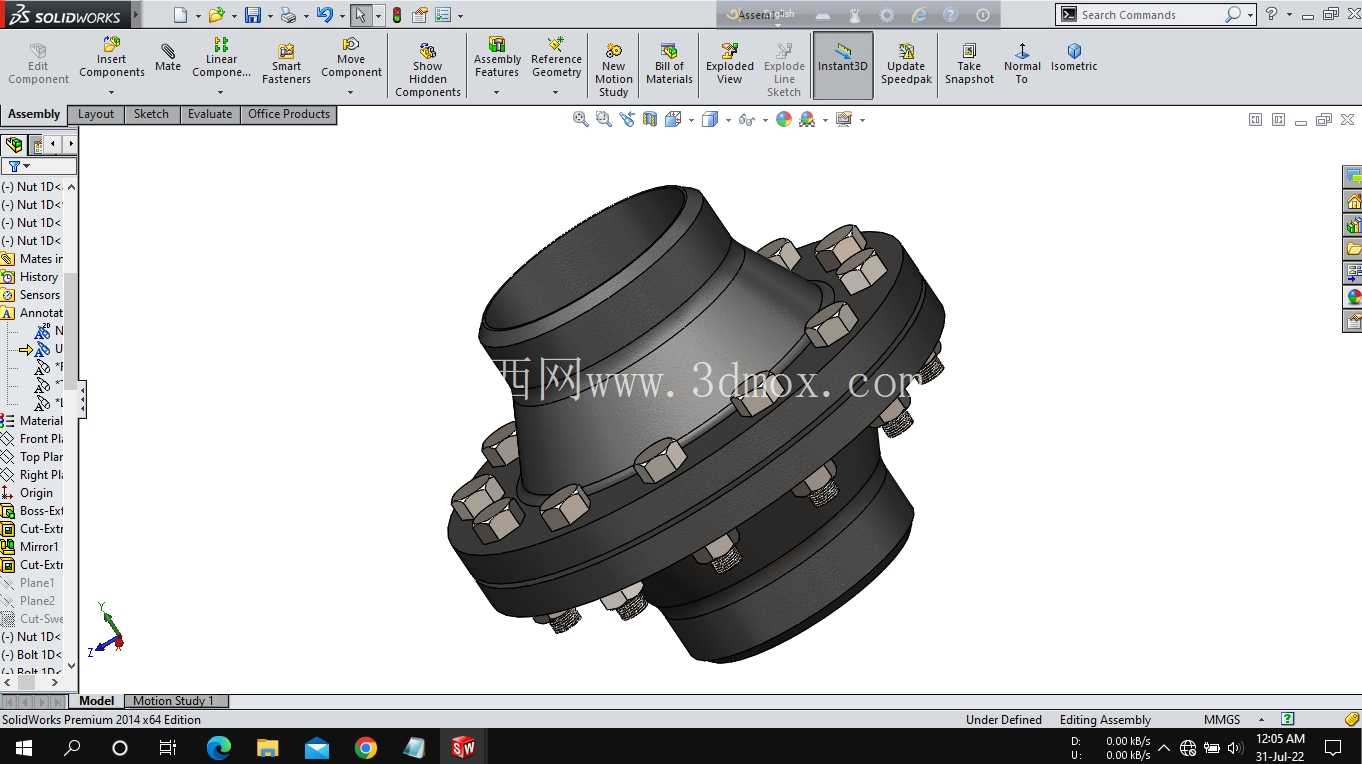

　　从结构设计逻辑来看，法兰盘与轴连接的毂部采用渐变过渡的锥面结构，而非直角台阶结构，这种设计能够有效降低轴毂连接处的应力集中系数，在传递大扭矩时避免应力突变导致的毂部开裂风险，同时锥面过渡也能在铸造或机加工过程中减少材料堆积的缺陷，提升零件整体结构强度。螺栓孔的位置度公差控制在0.02mm以内，保证两个法兰盘对接时所有螺栓能够顺利穿入，不会出现孔位错位导致的强制装配问题，同时螺栓孔采用铰制孔加工精度时，还可以依靠螺栓杆与孔壁的挤压承受剪切载荷，进一步提升整体扭矩传递能力。

　　在实际安装边界方面，这类联轴器的安装需要预留足够的螺栓操作空间，法兰圆周外侧需要预留至少能容纳套筒扳手操作的径向空间，轴向方向需要预留螺母锁紧的操作余量，同时两轴的轴向窜动量需要控制在法兰止口的配合间隙范围内，避免运转过程中两轴轴向顶推导致法兰面变形。选型时需要根据传递的额定扭矩、轴径尺寸匹配对应的法兰规格，螺栓的强度等级需要与额定扭矩匹配，通常采用8.8级及以上强度的螺栓，保证过载工况下螺栓不会发生剪切断裂。

　　日常运维过程中，法兰联轴器的检查重点集中在螺栓预紧力的复紧、法兰贴合面的间隙检查，设备首次运行满100小时后需要对所有连接螺栓进行二次预紧，避免初期运转振动导致螺栓松动，长期运行中如果发现法兰贴合面出现渗油（针对配套密封结构的场景）或者异常振动，需要及时停机检查止口配合面是否出现磨损、螺栓是否出现疲劳损伤。不同于弹性套柱销联轴器需要定期更换弹性元件，法兰联轴器只要螺栓强度足够、法兰面无变形，基本可以实现长期免维护，非常适合重载、长期连续运行的工业传动场景。

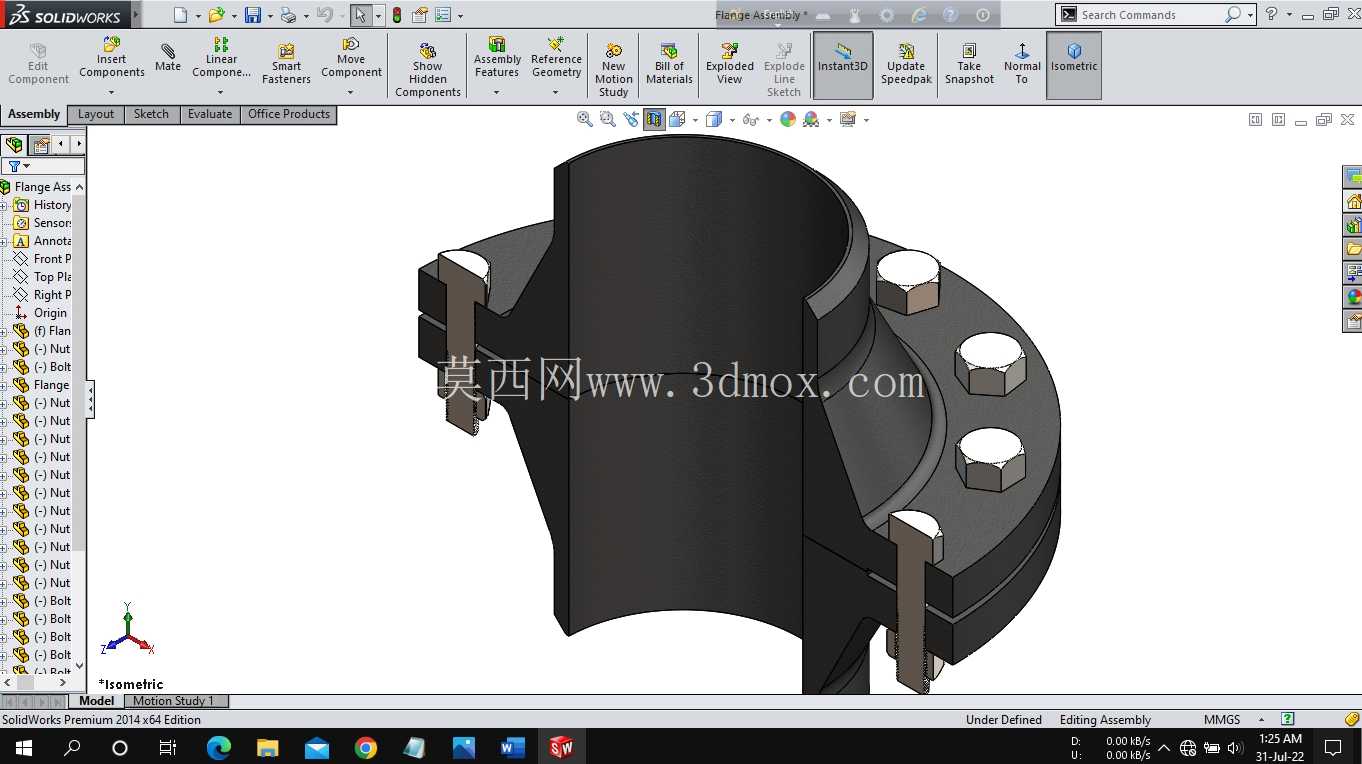

　　在三维建模过程中，这类零件需要重点保证止口配合尺寸、螺栓孔分度圆直径、轴孔直径与键槽尺寸的参数准确性，装配体环境下需要验证螺栓与孔的间隙、法兰贴合面的干涉情况，同时模拟螺栓装配路径，确认实际安装时螺栓能够顺利穿入并完成锁紧，避免设计完成后出现装配干涉的问题。对于需要做有限元分析的场景，还需要重点校核毂部过渡位置、螺栓孔周边的应力分布，根据应力云图优化法兰盘厚度、毂部长度等参数，在保证强度满足要求的前提下尽可能降低零件整体重量，减少轴系的转动惯量，提升传动响应速度。
