桌面式斯特林动力装置结构设计

　　这款外燃式动力装置的结构设计，核心围绕低品位热源利用场景展开，可适配教学演示、小型余热回收试验、科普展品制作等多个工程场景。不同于传统内燃机依赖燃料在缸内爆燃做功的逻辑，该装置通过封闭腔体内工质的周期性冷热交替膨胀压缩实现动力输出，对热源适配性极强，小到酒精灯加热、工业设备余热，大到太阳能聚光热量都可驱动，这一特性让它在低品位能源利用领域有着不可替代的应用价值。

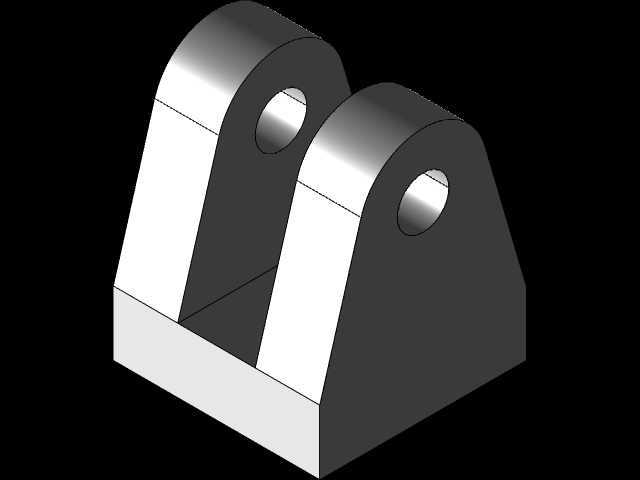

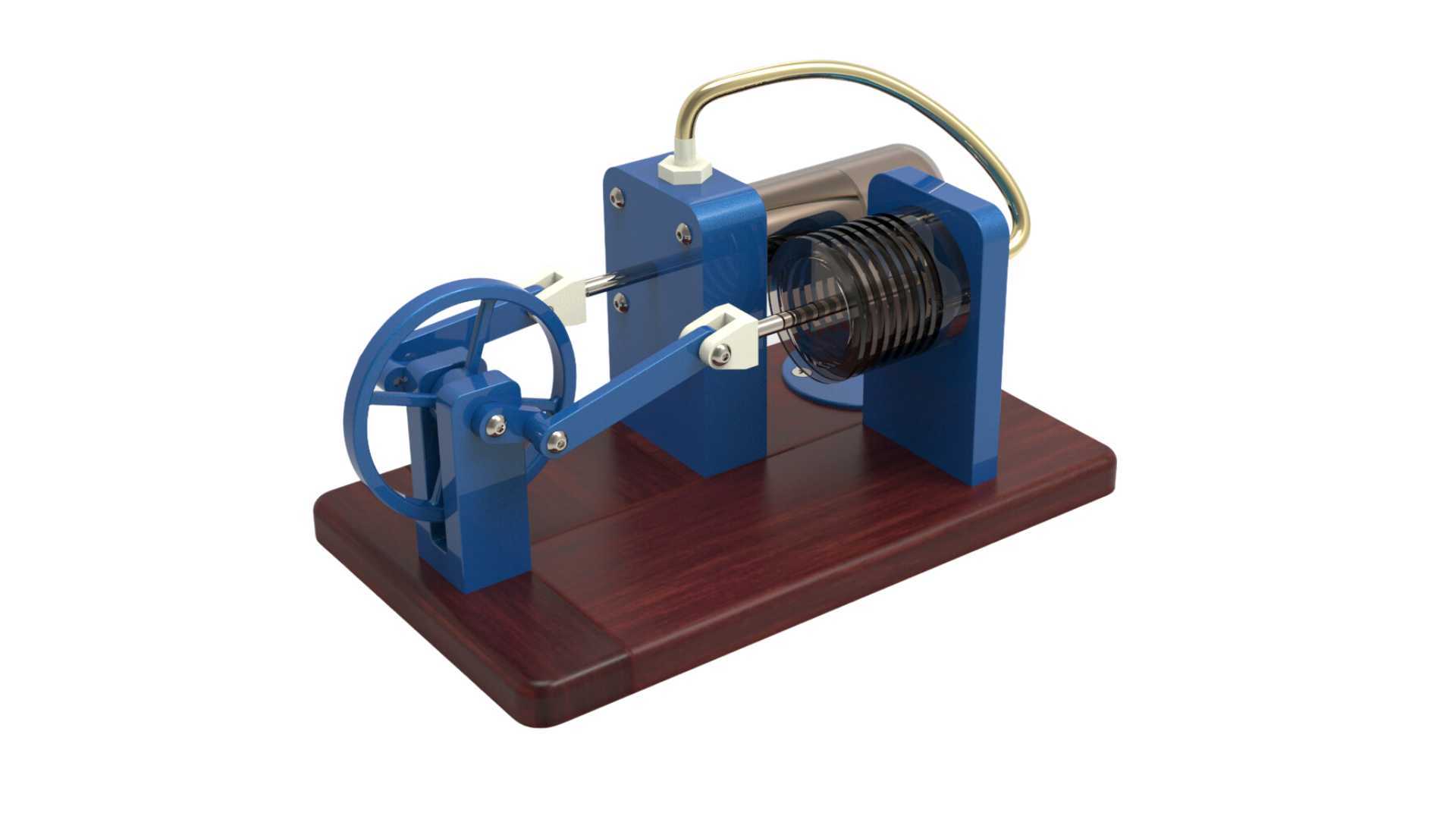

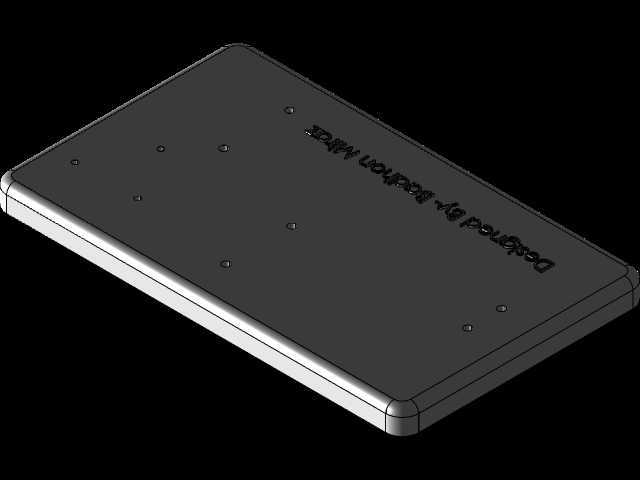

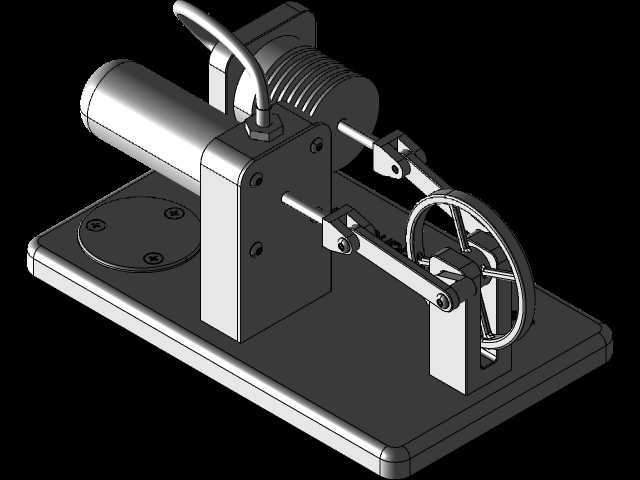

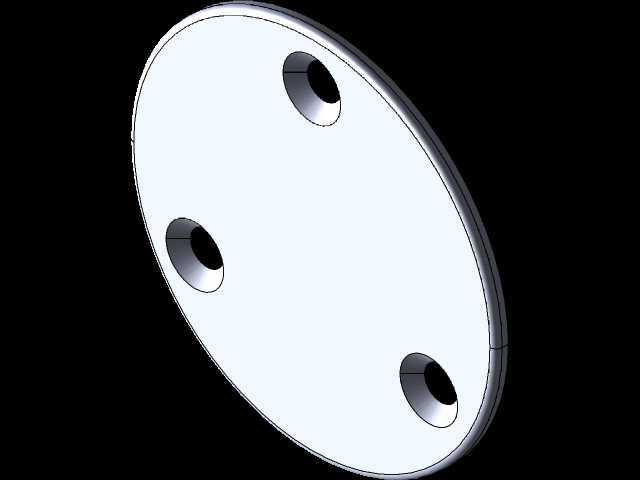

　　从整体结构布局来看，装置采用卧式排布，动力缸、传动曲柄机构、飞轮组件全部集成在实木材质的安装基座上，基座预留了统一的安装孔位，可直接固定在试验台架或者展示台面上，整体安装边界控制在长220mm、宽120mm、高150mm范围内，属于小型桌面级设备，不需要额外占用大的安装空间，搬运和调试都十分便捷。传动部分采用经典的曲柄连杆结构，将动力活塞的直线往复运动转化为飞轮的旋转运动，蓝色的立式支撑座采用分体式设计，分别承担动力缸固定、曲轴支撑的功能，支撑座与基座之间通过螺栓紧固，装配时可通过调整垫片厚度来保证曲轴的同轴度，避免运转过程中出现卡滞问题。

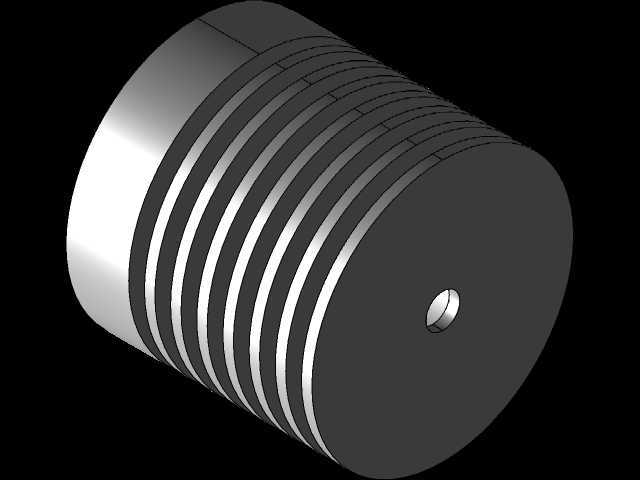

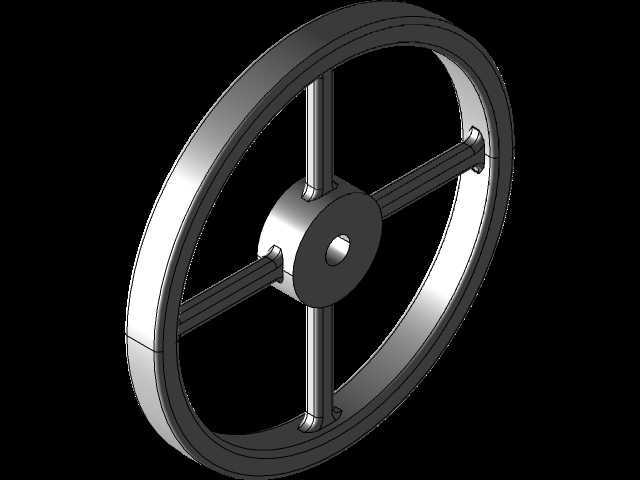

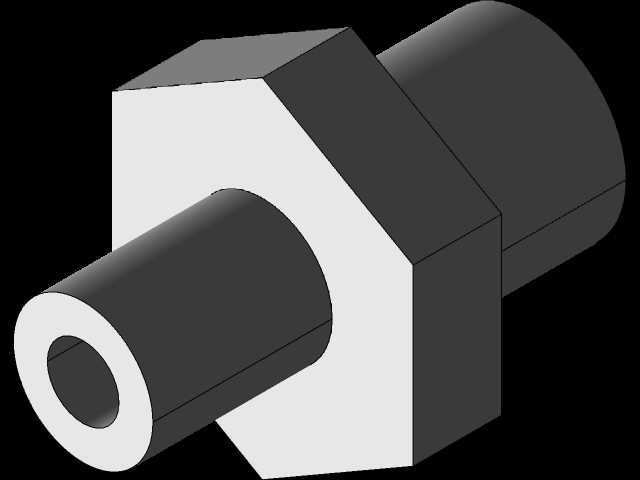

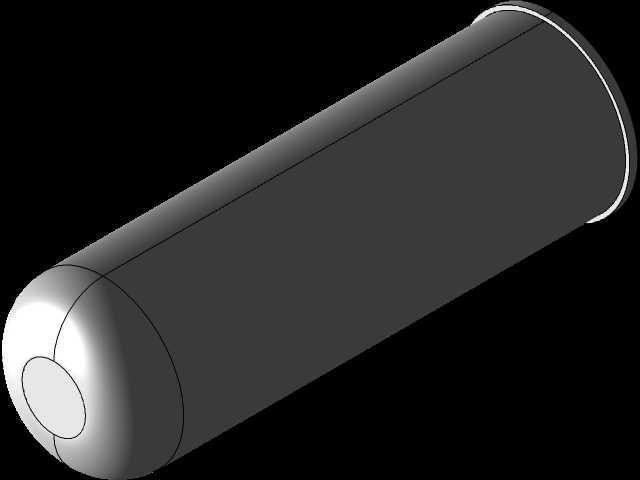

　　核心的换热做功组件采用外置式回热器结构，金属弯管连通冷热腔，回热器外部的散热鳍片可快速带走工质冷却侧的热量，保证冷热端形成足够的温度差，这是装置能够持续稳定运转的核心设计要点。设计过程中特意将冷热端的距离做了优化，既减少了工质在流通过程中的热量损耗，又避免了冷端受热过快导致温差不足的问题。飞轮采用辐条式结构，转动惯量经过匹配计算，既能够储存足够的能量保证曲轴越过止点持续运转，又不会因为惯量过大导致启动阻力过高，手动拨动飞轮即可轻松完成启动。

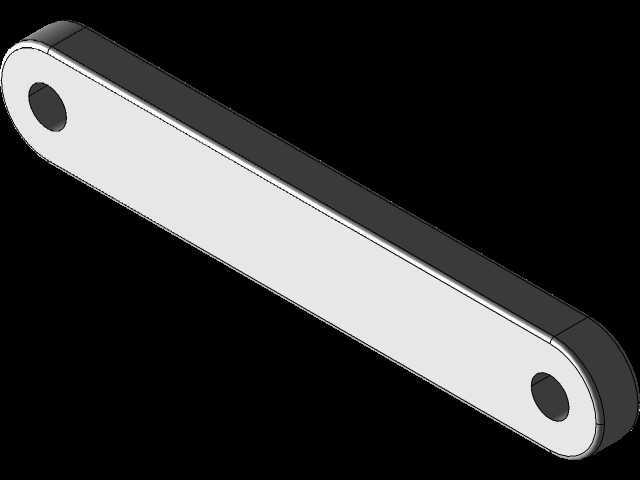

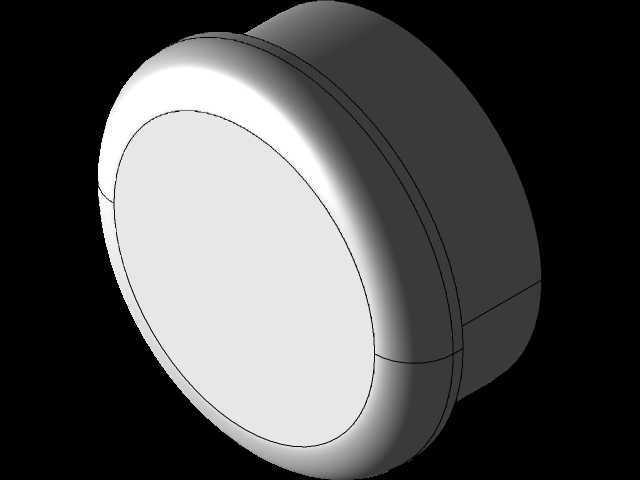

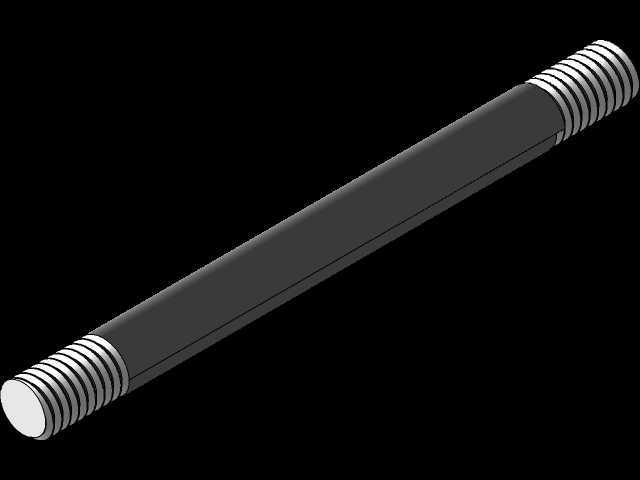

　　在零件设计细节上，所有运动副都预留了合理的配合间隙，连杆与曲轴、活塞与缸体的配合公差按照IT7级精度设定，既保证运动顺畅无卡滞，又不会因为间隙过大导致工质泄漏影响做功效率。连接部位全部采用标准紧固件，后期维护更换零件不需要定制特殊配件，通用五金件即可完成替换。装置的动力输出端在飞轮侧预留了轴伸接口，可直接连接小型发电机、微型水泵等负载，拓展作为小型动力源使用，满足不同试验场景的负载测试需求。

　　从实际使用的角度来看，这款结构设计充分考虑了教学演示的可视性需求，所有传动部件都没有做封闭式遮挡，运转过程中可以清晰观察到曲柄连杆的运动轨迹、活塞的往复动作，能够直观展示外燃机的完整工作循环，帮助学习者快速理解斯特林循环的工作原理。同时结构的稳定性经过验证，持续运转过程中振动量极小，不需要额外做减震处理，放置在普通桌面即可稳定运行，不会因为振动出现移位或者零件松动的问题。针对不同热源的适配，加热端的受热面采用平面设计，可直接贴合加热平台，也可适配火焰直接加热，材质选用耐高温的金属材料，长期受热不会出现形变，保证装置的使用寿命。
