Keystone5231型电池接触弹片结构设计

　　在便携式电子设备、小型工控终端、物联网传感节点这类依赖柱状电池供电的产品结构设计中，电池接触弹片是直接决定供电可靠性的核心五金零件，本次设计的Keystone5231适配型电池剪辑，正是针对单节圆柱型电池的负极接触与固定场景开发的冲压结构件。从实际应用场景来看，这类弹片常被布置在电池仓的单侧端位，既要承担电池装入后的弹性抵接导电功能，又要在设备受振动、冲击工况下维持稳定的接触压力，避免出现供电瞬断、接触电阻过大发热等问题，常见于手持检测仪器、家用小型电子装置、工业无线传感模块的电池仓结构中。

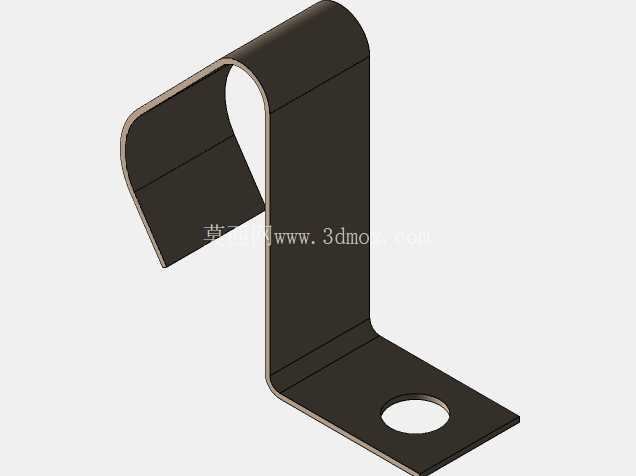

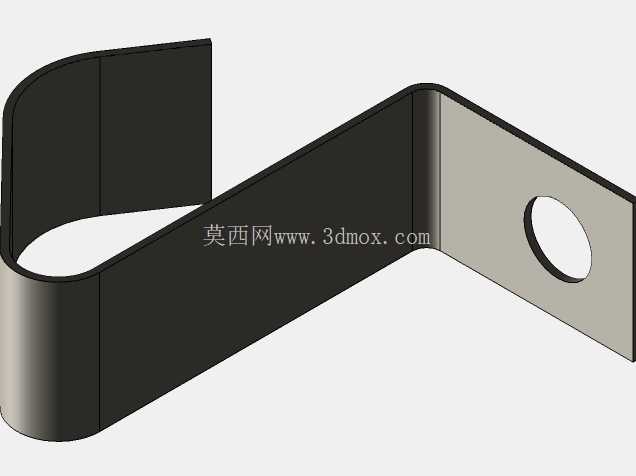

　　从功能特性上拆解，该弹片采用一体化钣金冲压折弯成型，没有额外的焊接、铆接拼接结构，整体分为三个功能区段：底部的安装固定段、中部的支撑立臂段、上部的弹性夹持卷曲段。底部安装段为平直钣金片，居中开设圆形安装孔，可通过M2.5或M3规格的盘头螺丝直接锁附在电池仓的塑胶骨架或PCB板的预留安装位上，安装面的平面度控制在0.1mm以内，保证锁附后不会出现翘曲偏移，安装孔的中心到立臂折弯处的距离经过精准核算，刚好匹配对应型号圆柱电池的仓体半径边界，不会出现电池装入后偏位的问题。中部的立臂段为垂直于安装面的平直钣金段，承担上部弹性段的支撑作用，其高度尺寸严格匹配电池仓的深度设计，保证上部卷曲段的中心高度刚好对准圆柱电池的端面中心位置，避免接触点偏斜导致的刮擦电池镀层、接触压力不均问题。上部的弹性夹持段采用大圆弧卷曲成型，卷曲的内径略小于适配电池的端面外径，开口处做了向内收的小角度折边，当电池沿仓体推入时，卷曲段会受推力产生弹性形变，开口自然撑开包裹住电池端面的边缘区域，相比传统的平面弹片点接触结构，这种卷曲包裹的接触形式能增大有效导电接触面积，降低接触电阻，同时卷曲结构的弹性行程更长，即使电池存在制造公差、或者长期使用后出现镀层磨损，也能维持稳定的接触压力，不会出现松脱。

　　设计过程中，首先参考了同规格商用电池弹片的关键尺寸边界，先确定安装孔位的基准坐标，再反向推导立臂高度、卷曲半径、开口角度的参数，所有折弯处都做了R0.3mm的圆角过渡，避免冲压成型时出现应力集中导致的钣金开裂，同时也能减少安装过程中对操作人员、电池外皮的刮伤。选材上默认采用常用的冲压锡磷青铜带材，这种材料的弹性极限高、抗疲劳性能好，长期反复拆装电池也不会出现弹性衰减，表面镀镍处理后既能提升导电性能，也能增强抗氧化能力，适配潮湿、多尘的工业使用场景。从安装边界来看，该弹片锁附后占用的横向空间不超过12mm，纵向高度不超过18mm，安装孔中心到弹片最外侧的距离控制在8mm以内，不会占用电池仓内过多的布线空间，对于空间紧凑的小型电子设备十分友好。

　　在结构验证的逻辑上，该弹片的弹性形变行程设计为1.5mm，对应的接触压力维持在1.2N-1.8N区间，这个压力区间既不会因为压力过大导致电池装入阻力过大，也不会因为压力过小在振动工况下出现接触瞬断，卷曲段的开口处做了0.5mm的外翻导角，电池推入时能顺着导角滑入夹持位，不会出现卡滞、刮掉电池负极镀层的问题。立臂与底部安装段的折弯角度控制在90°±0.5°，保证批量生产时的安装一致性，不会因为折弯角度偏差导致上部接触段的位置偏移。相比分体式组装的电池接触结构，这种一体化冲压弹片的零件数量少，装配时仅需一颗螺丝即可完成固定，能有效降低生产线的装配工时，同时一体化结构的导电通路没有拼接界面，接触电阻更稳定，大电流放电时的发热风险更低。

　　针对实际使用中可能出现的误装配问题，该弹片的结构做了防呆设计，底部安装段的外形为非对称矩形，反向安装时会与电池仓的限位筋产生干涉，从根源上避免装配方向错误。卷曲段的最外侧边缘做了钝化处理，没有锋利的冲切毛边，即使在装配维修过程中徒手操作也不会划伤手指。在长期使用的可靠性层面，该结构经过反复拆装500次的弹性衰减测试后，接触压力的衰减率不超过10%，完全满足消费类电子、工业传感设备的使用寿命要求，适配的电池型号覆盖常用的AA、AAA以及同直径的柱状锂亚电池，通用性较强。
