LG21700电芯13S9P储能电池模块结构设计

　　这套电池模块结构针对LG21700圆柱电芯的13串9并排布做了全链路的结构适配，从电芯固定、热管理、电气连接到外壳防护都做了对应工程化考量，可直接适配户用储能、低速电动车辆、小型工业备电等场景的动力与储能供电需求。实际应用中，这类标准化圆柱电芯成组的模块，既可以单独作为小型供电单元使用，也可以多组串联并联组成更大容量的电池PACK，适配不同电压等级、不同容量需求的供电场景，相比零散电芯直接组装，模块化结构能大幅降低后期整包组装的接线、固定难度，也能提升电芯运行过程中的一致性与安全性。

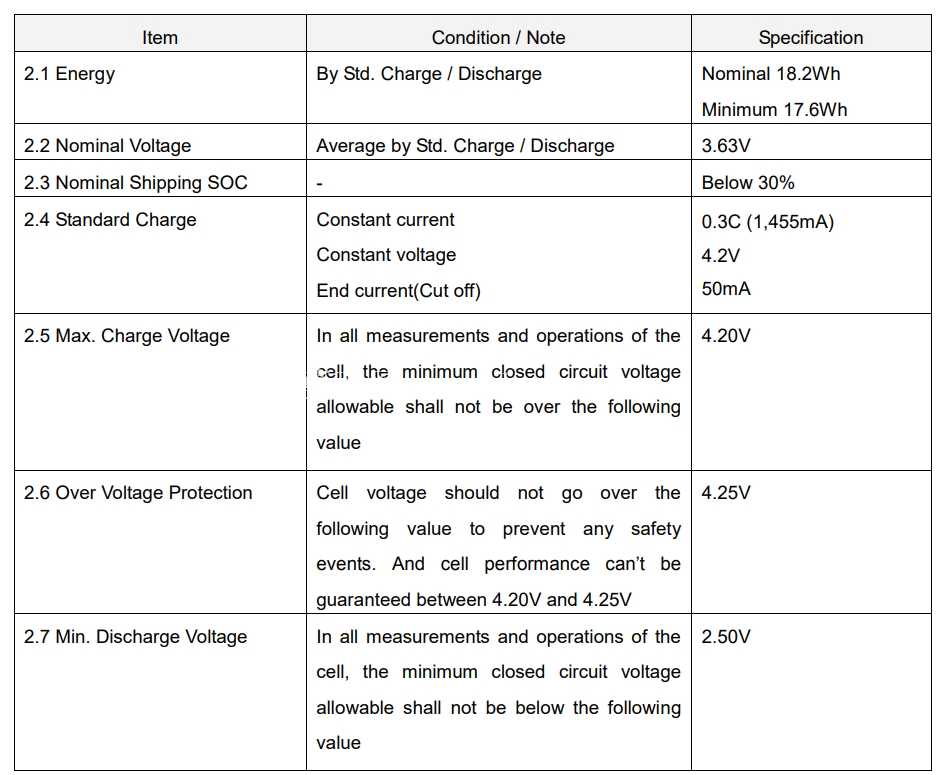

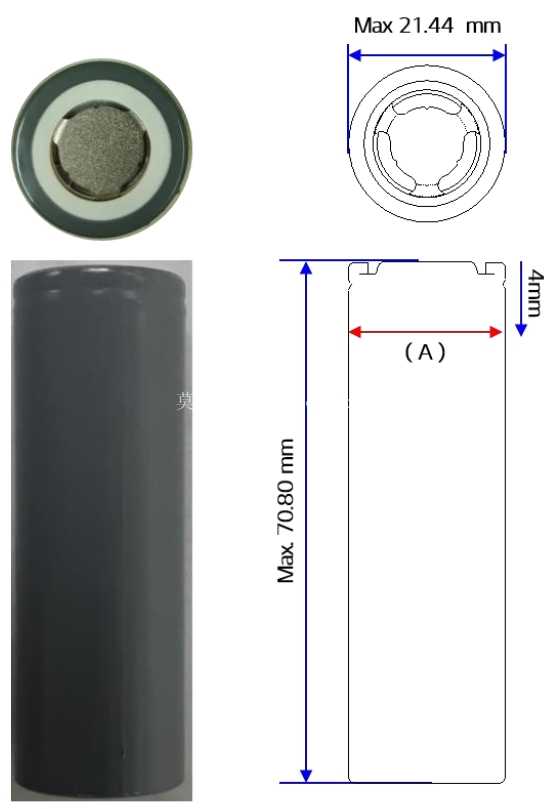

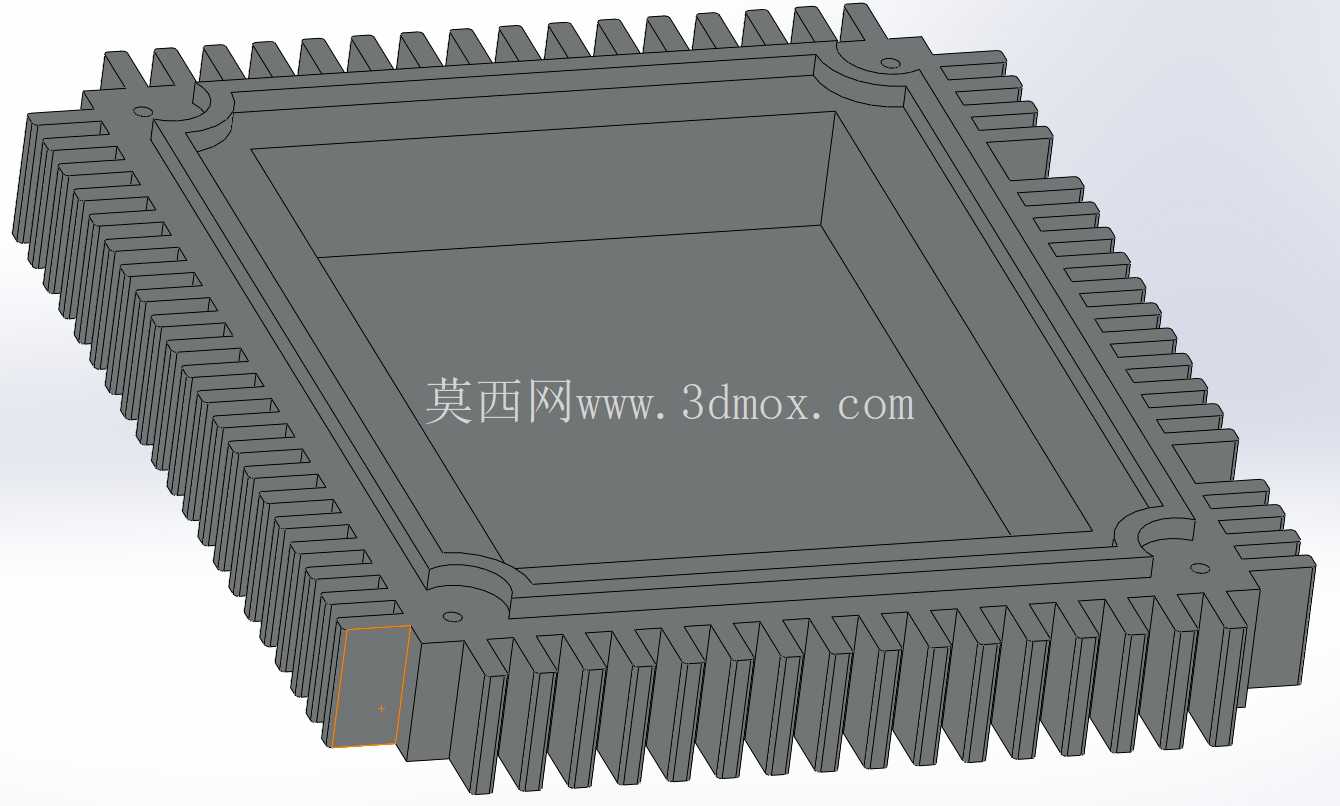

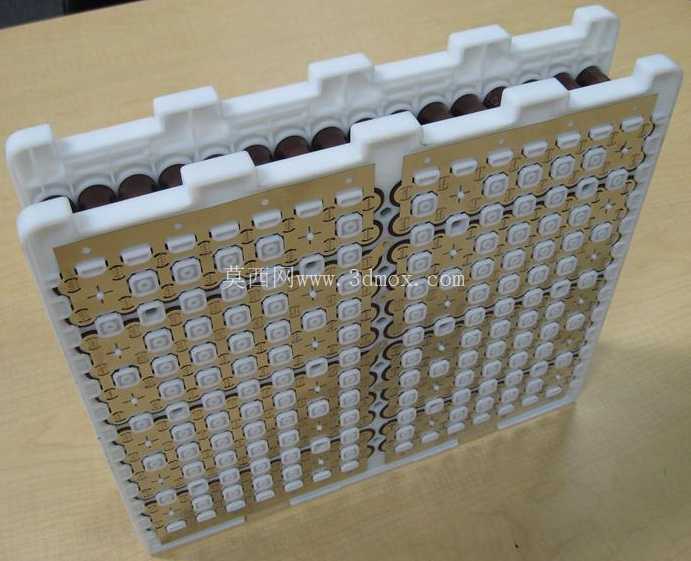

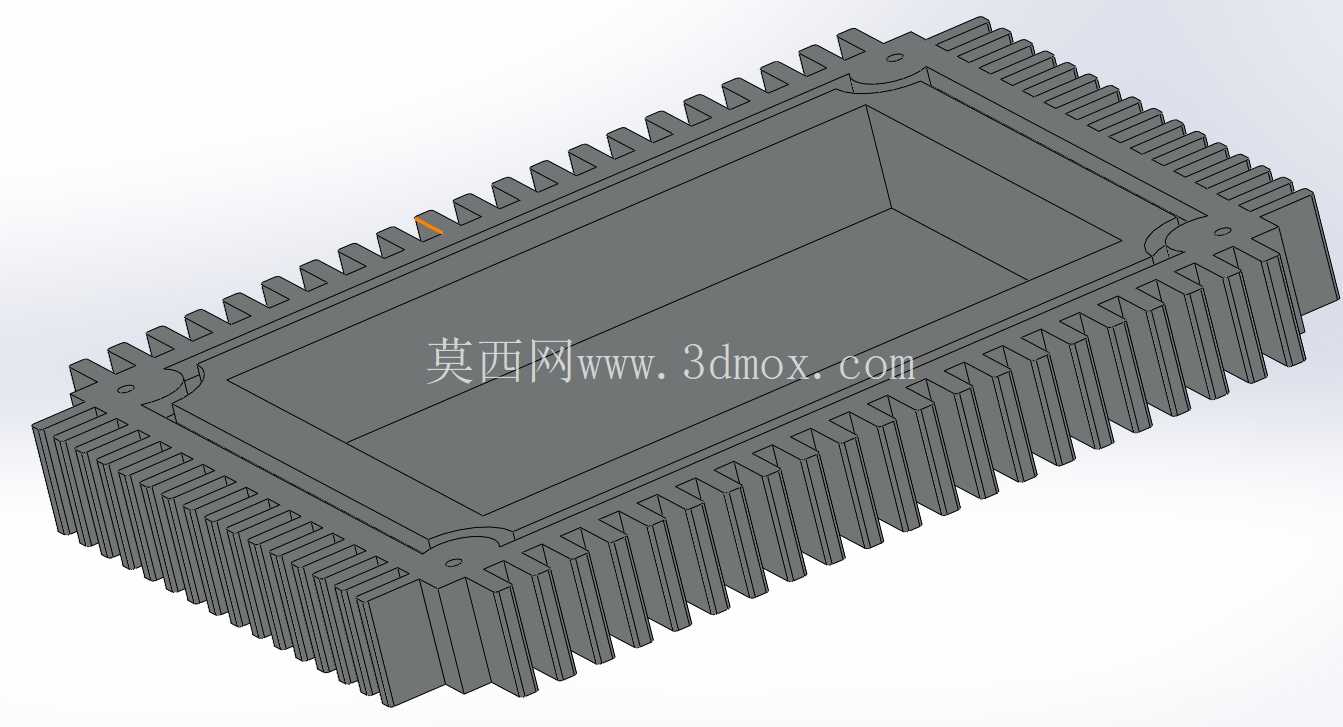

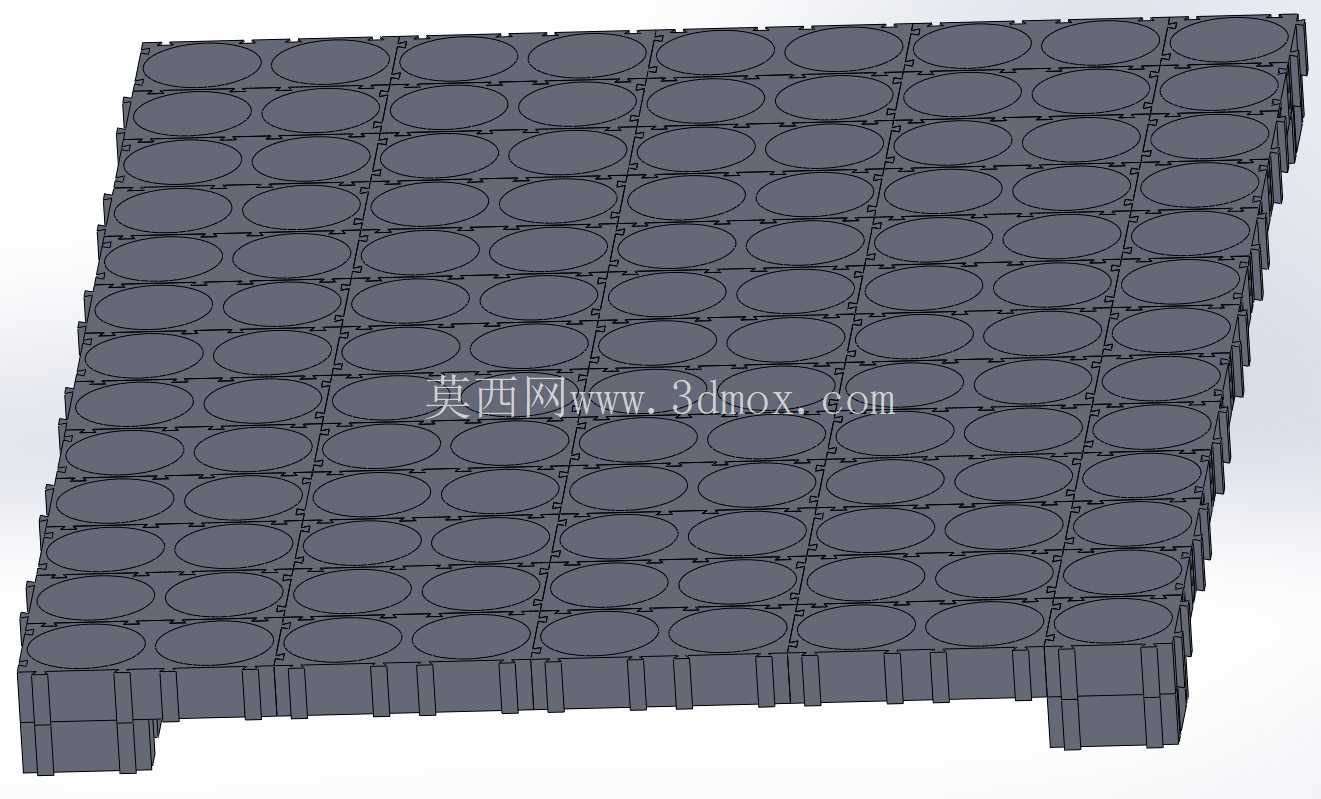

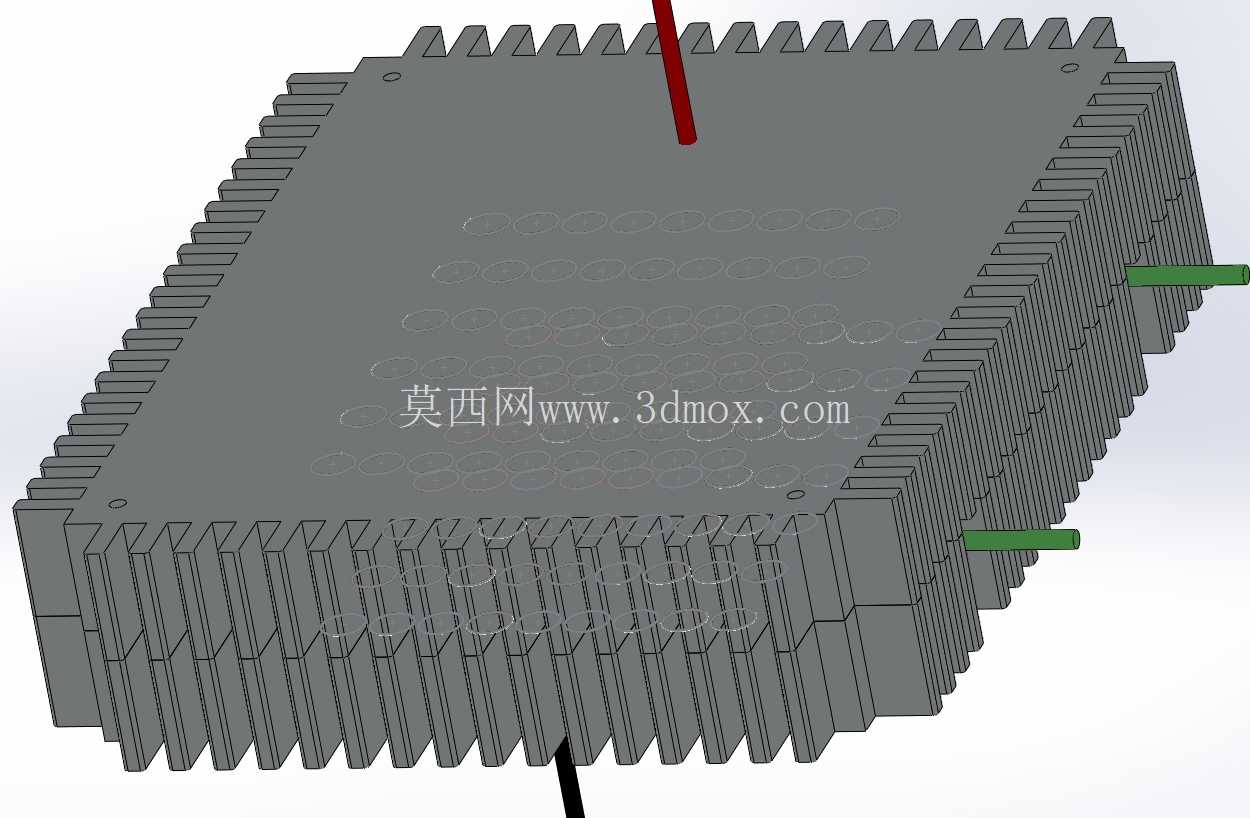

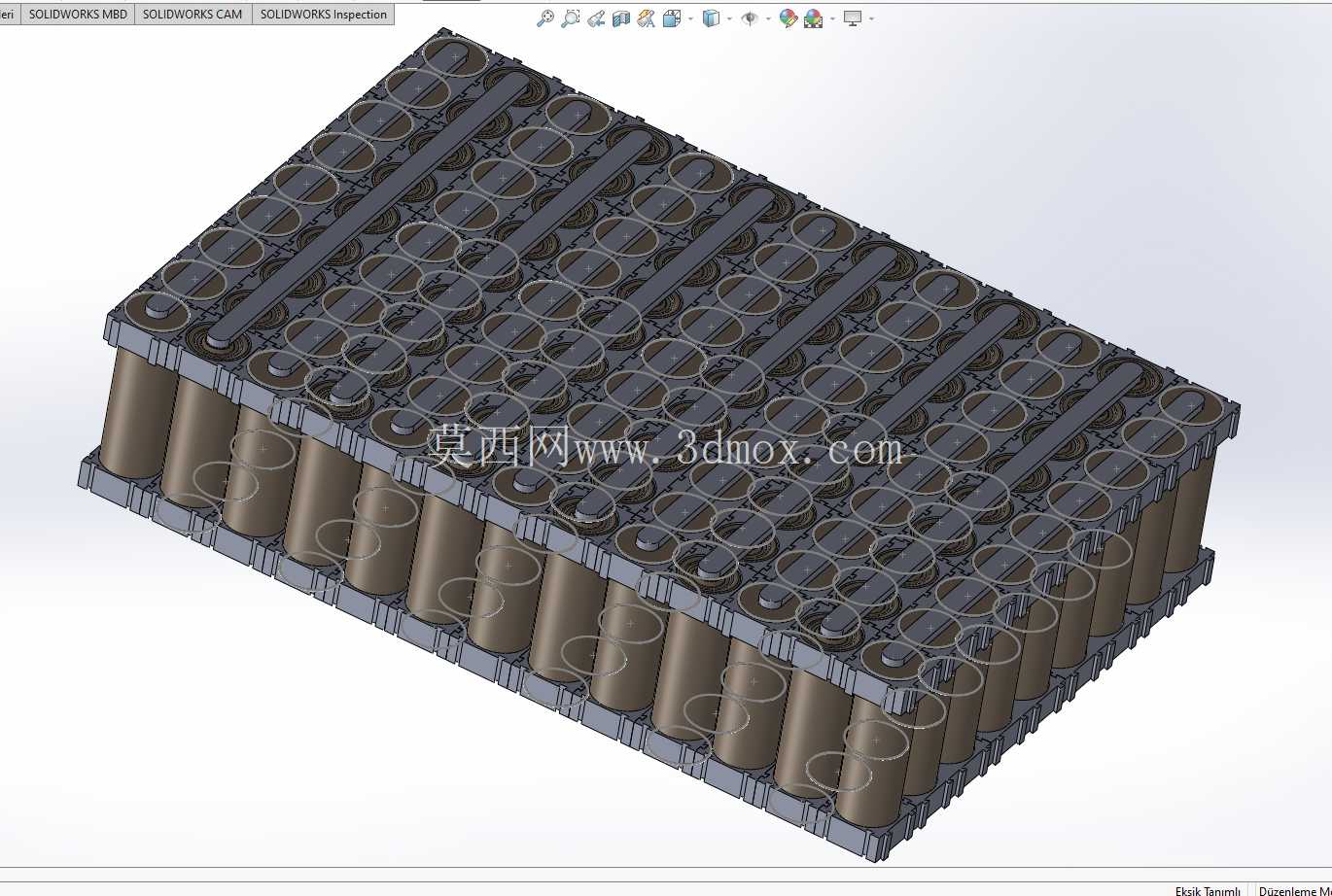

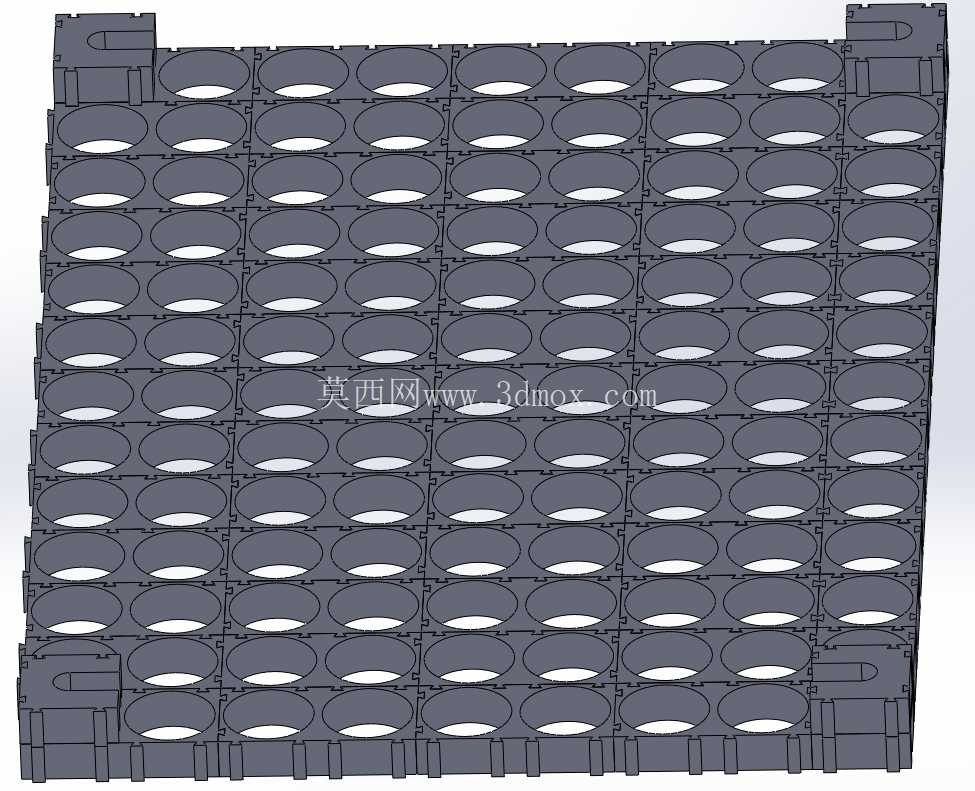

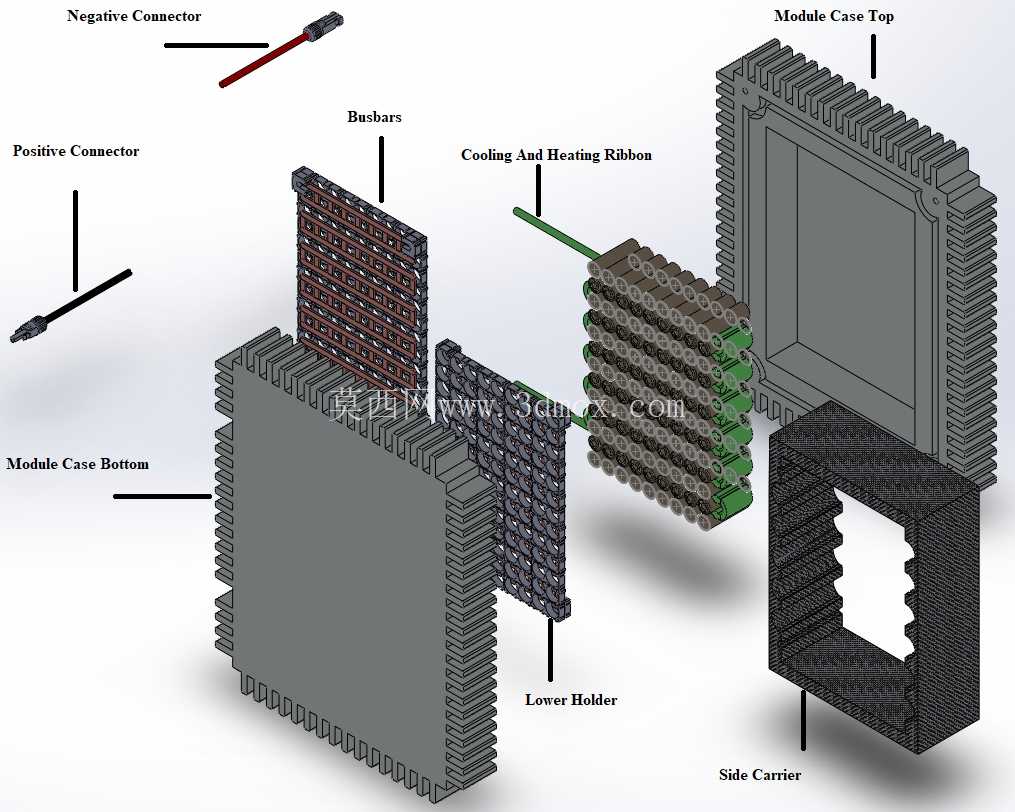

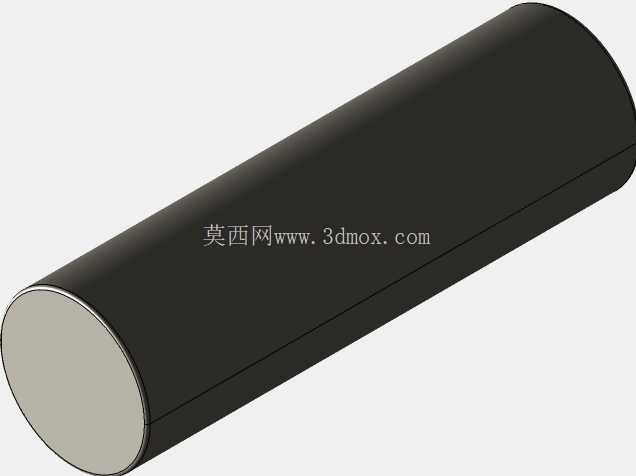

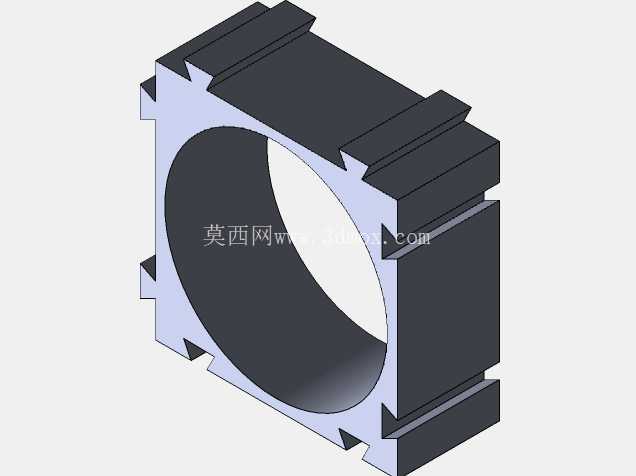

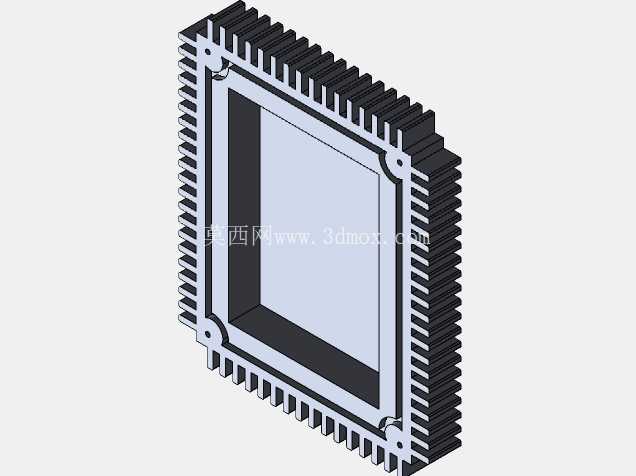

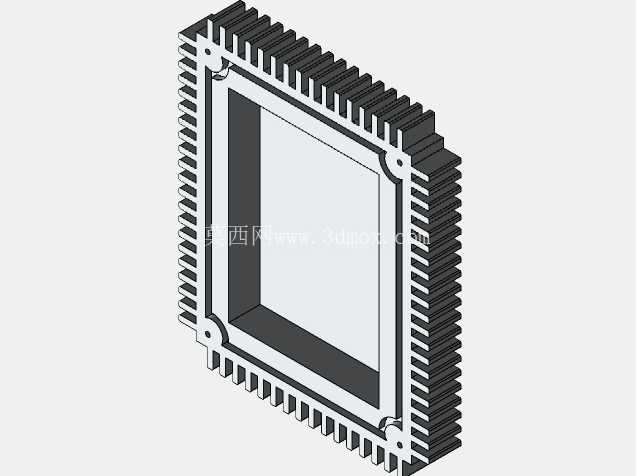

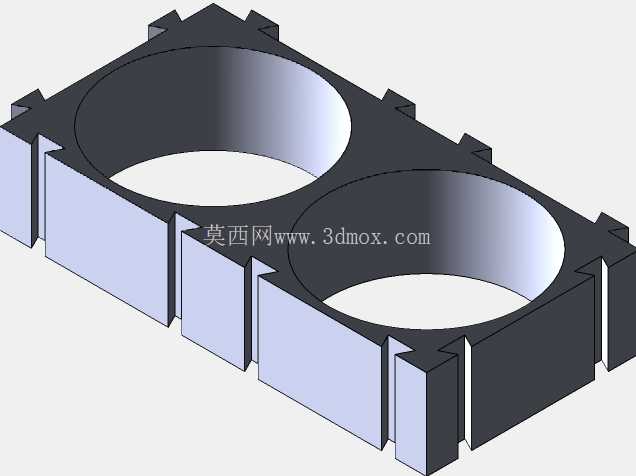

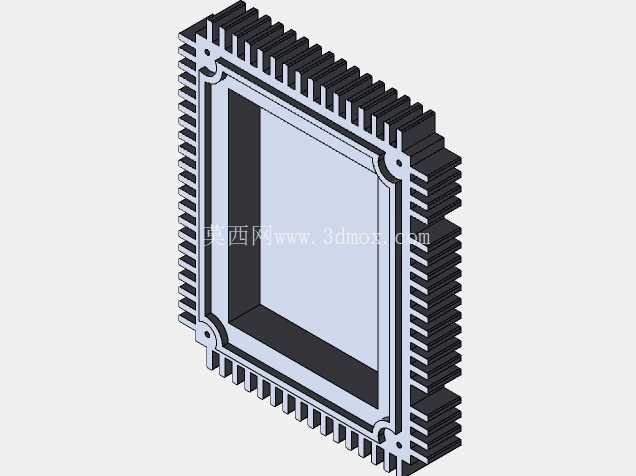

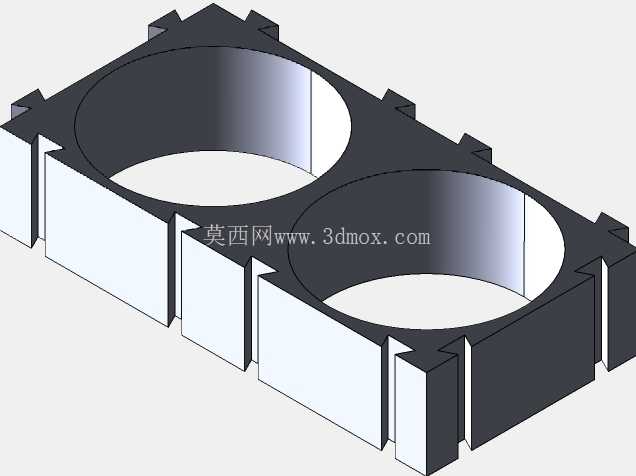

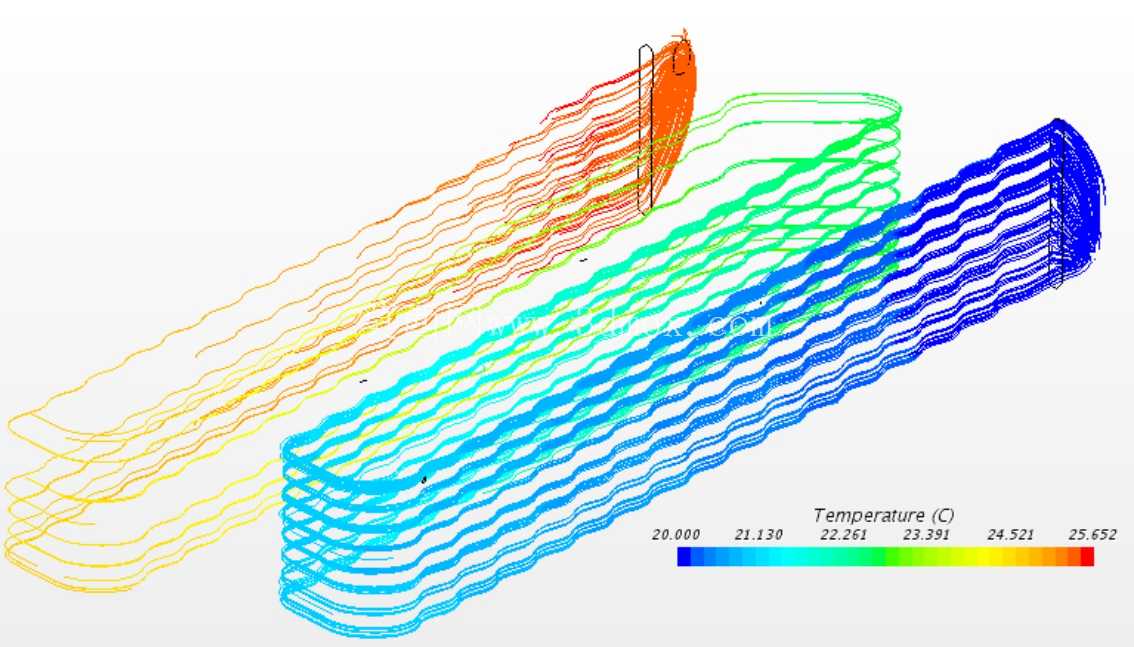

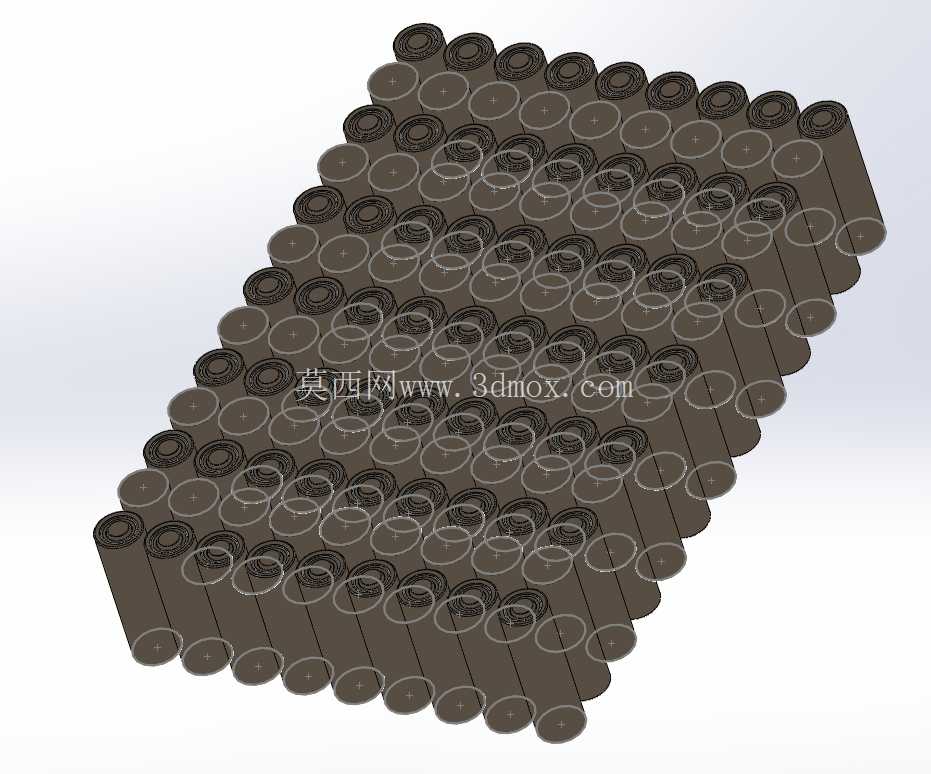

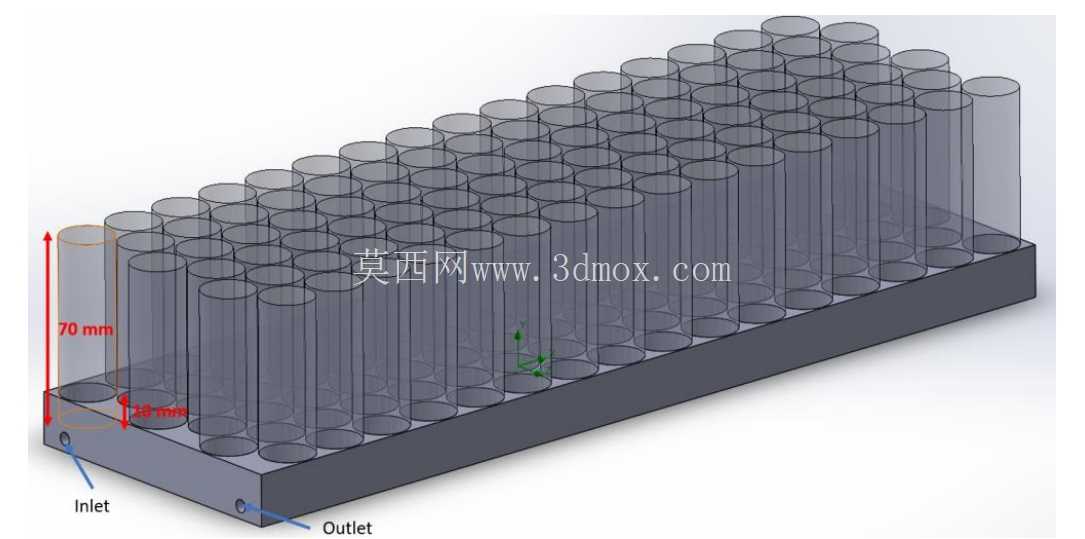

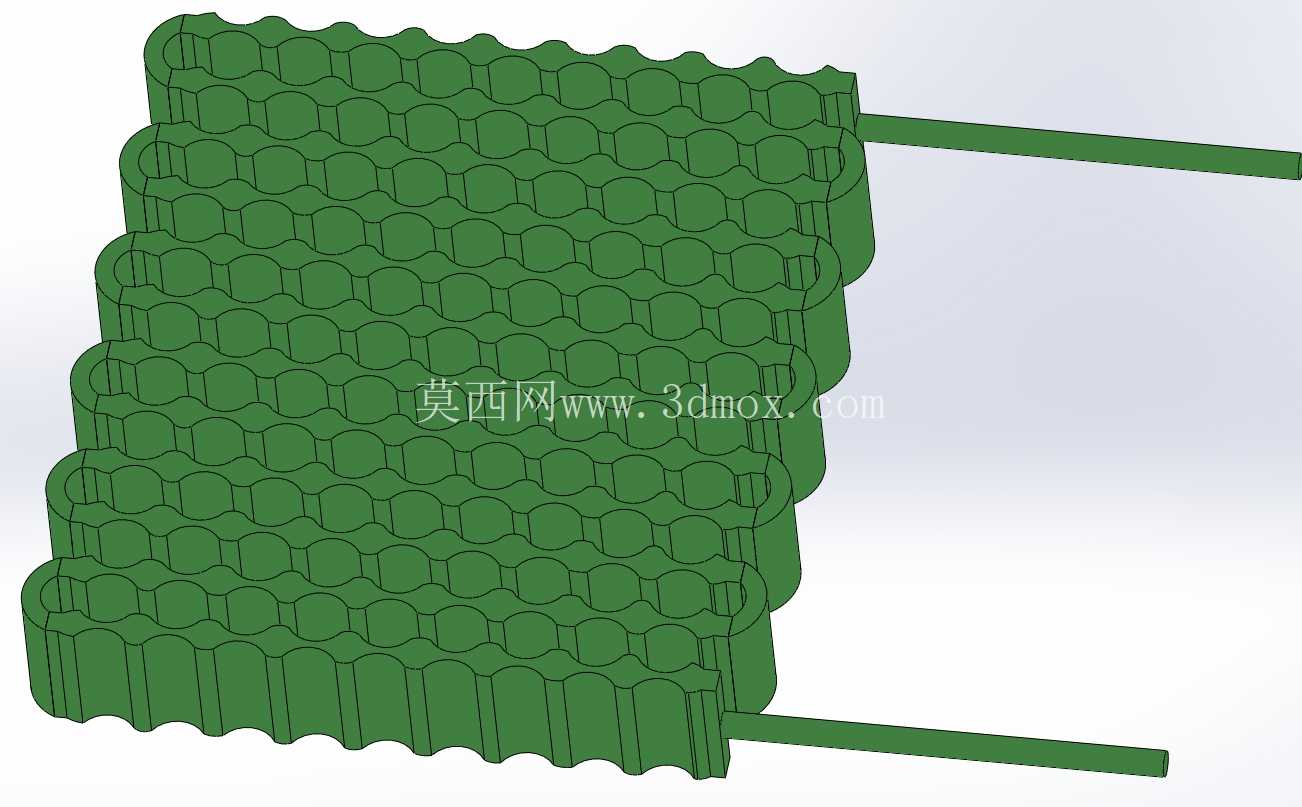

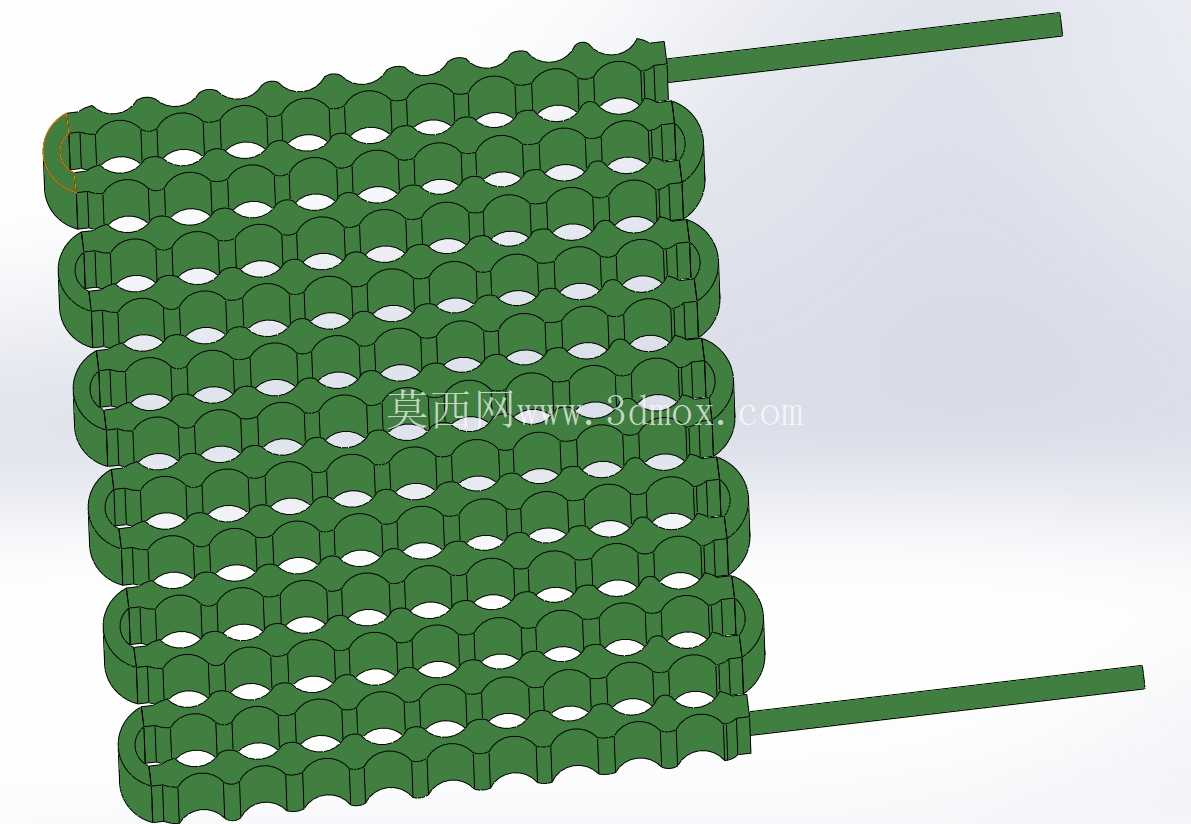

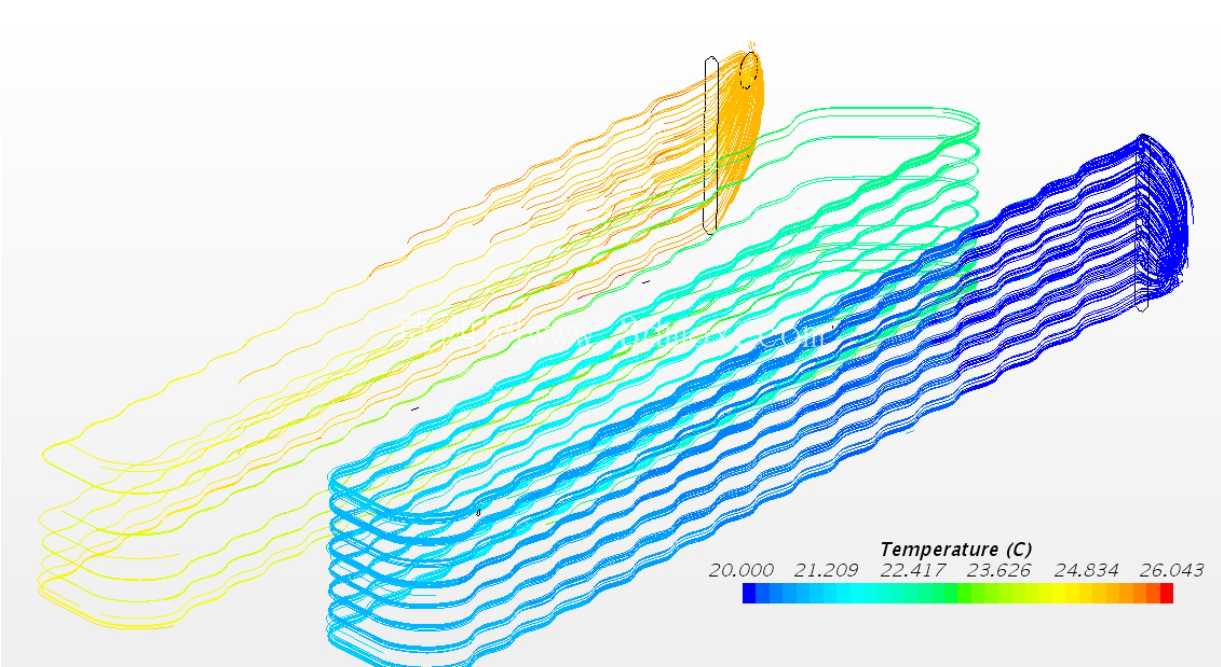

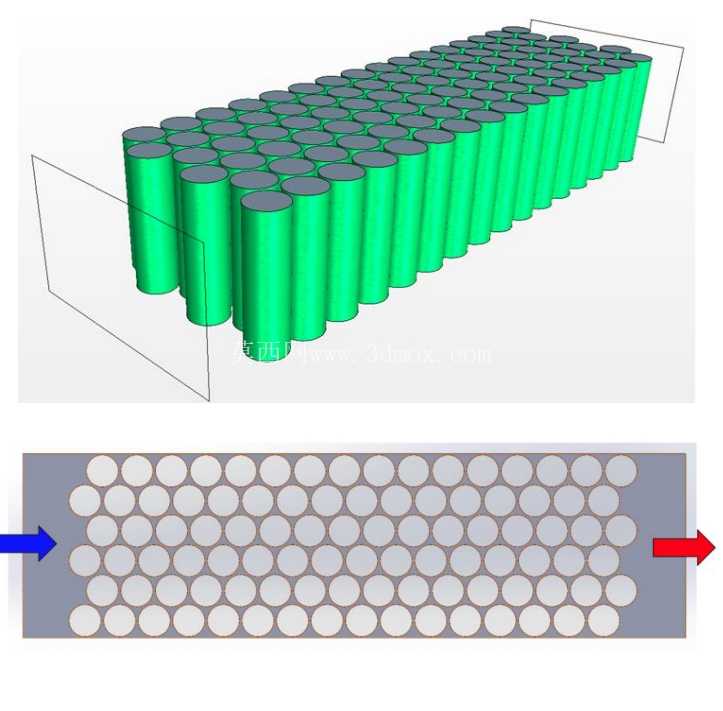

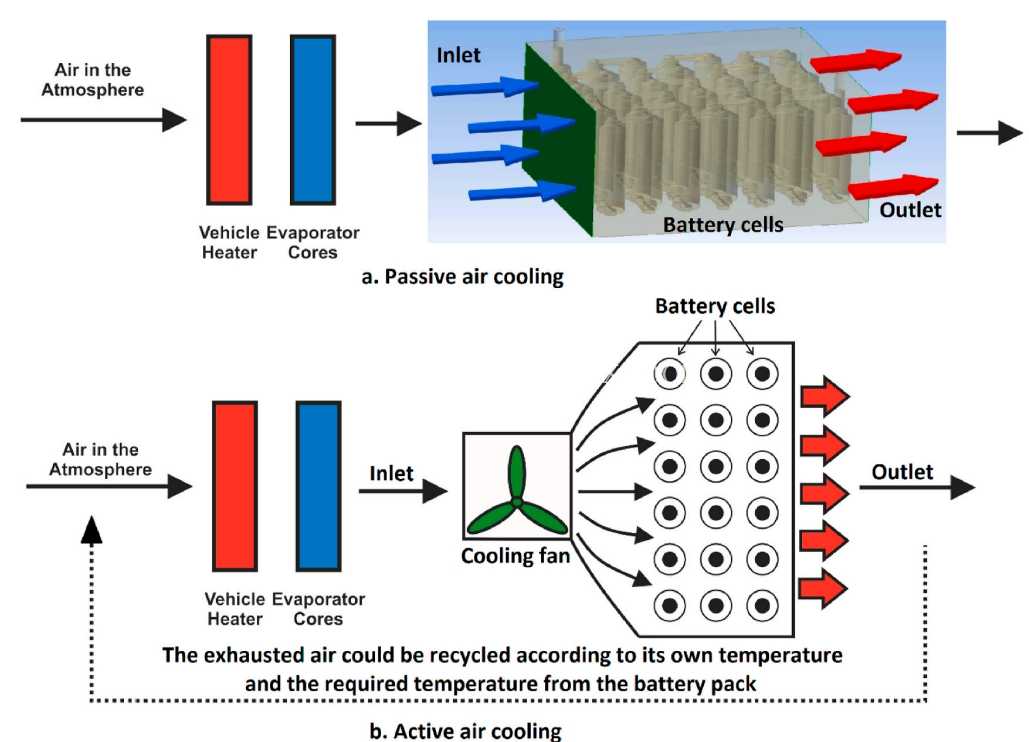

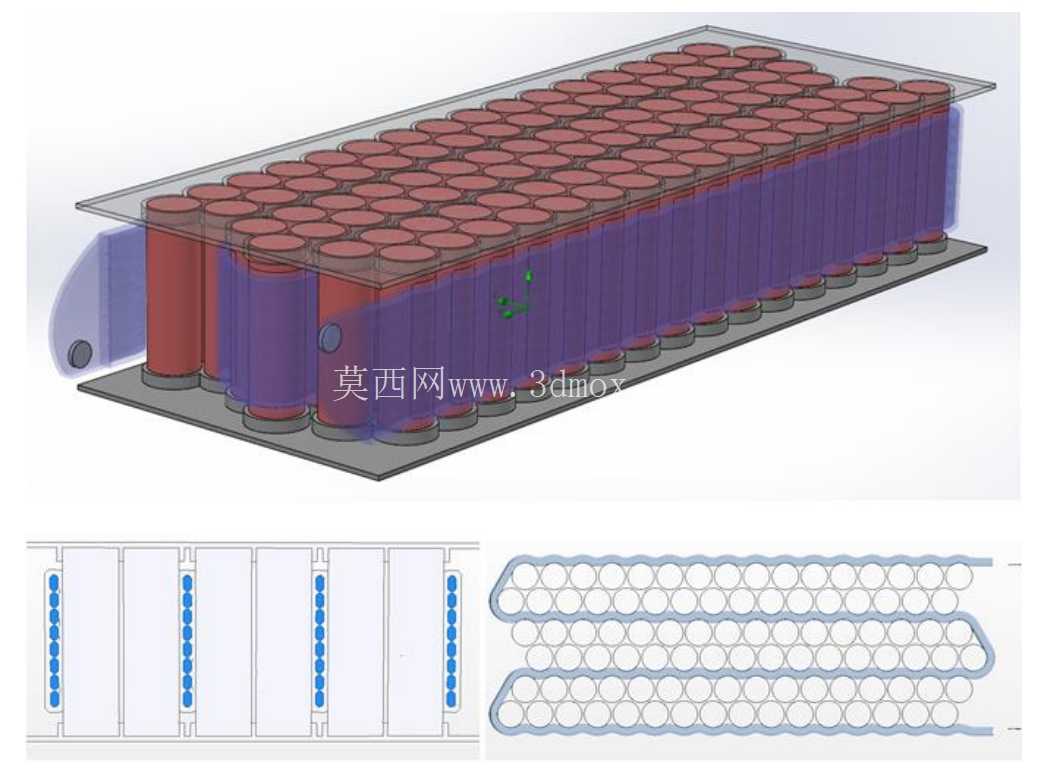

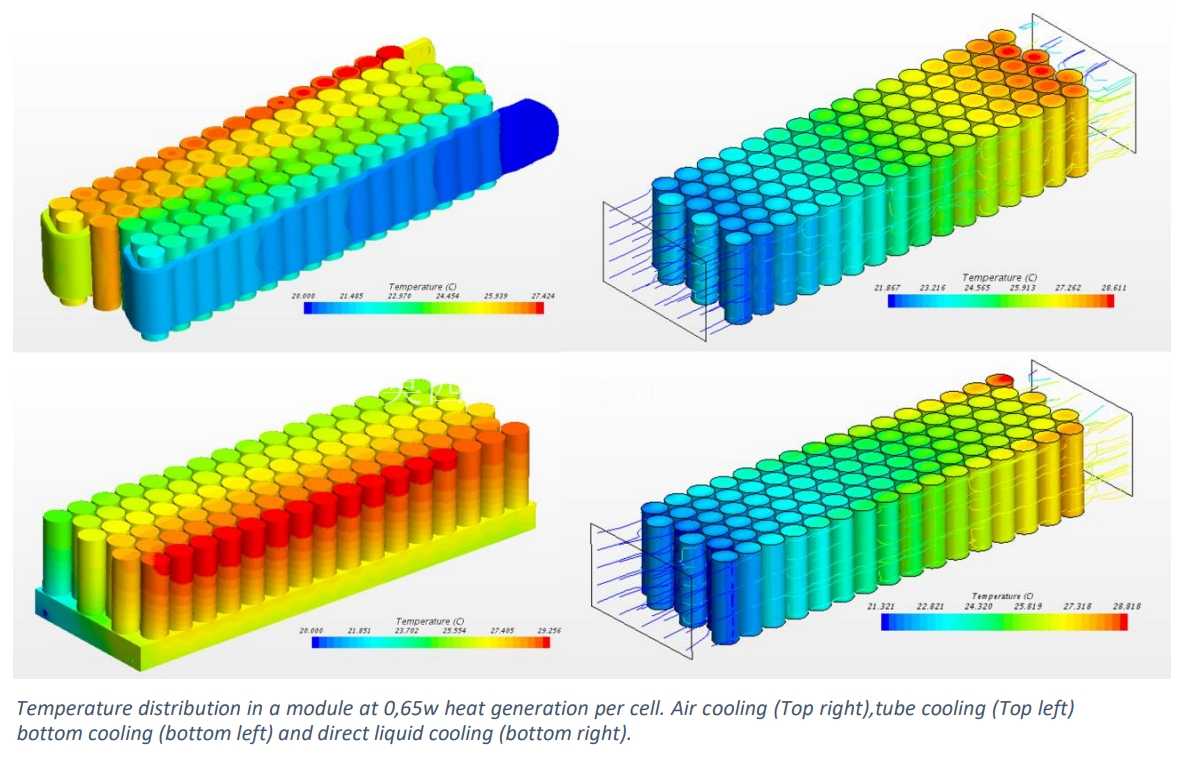

　　从结构设计逻辑来看，整套模块优先解决圆柱电芯成组后的固定可靠性问题，下支架做了对应21700电芯外径的定位孔位，每颗电芯插入后都能获得径向约束，避免车辆行驶、设备搬运过程中电芯出现窜动、移位，防止极耳拉扯导致的连接失效。上下外壳壳体外侧做了密集的鳍状散热齿，不需要额外加装散热风扇就能通过自然对流带走电芯工作产生的热量，同时壳体内部预留了冷却加热带的安装位，在低温环境下可以通过加热带提升电芯温度，保证低温充放电性能，高温环境下也可通过外接冷却回路强化散热，适配宽温域的使用需求。

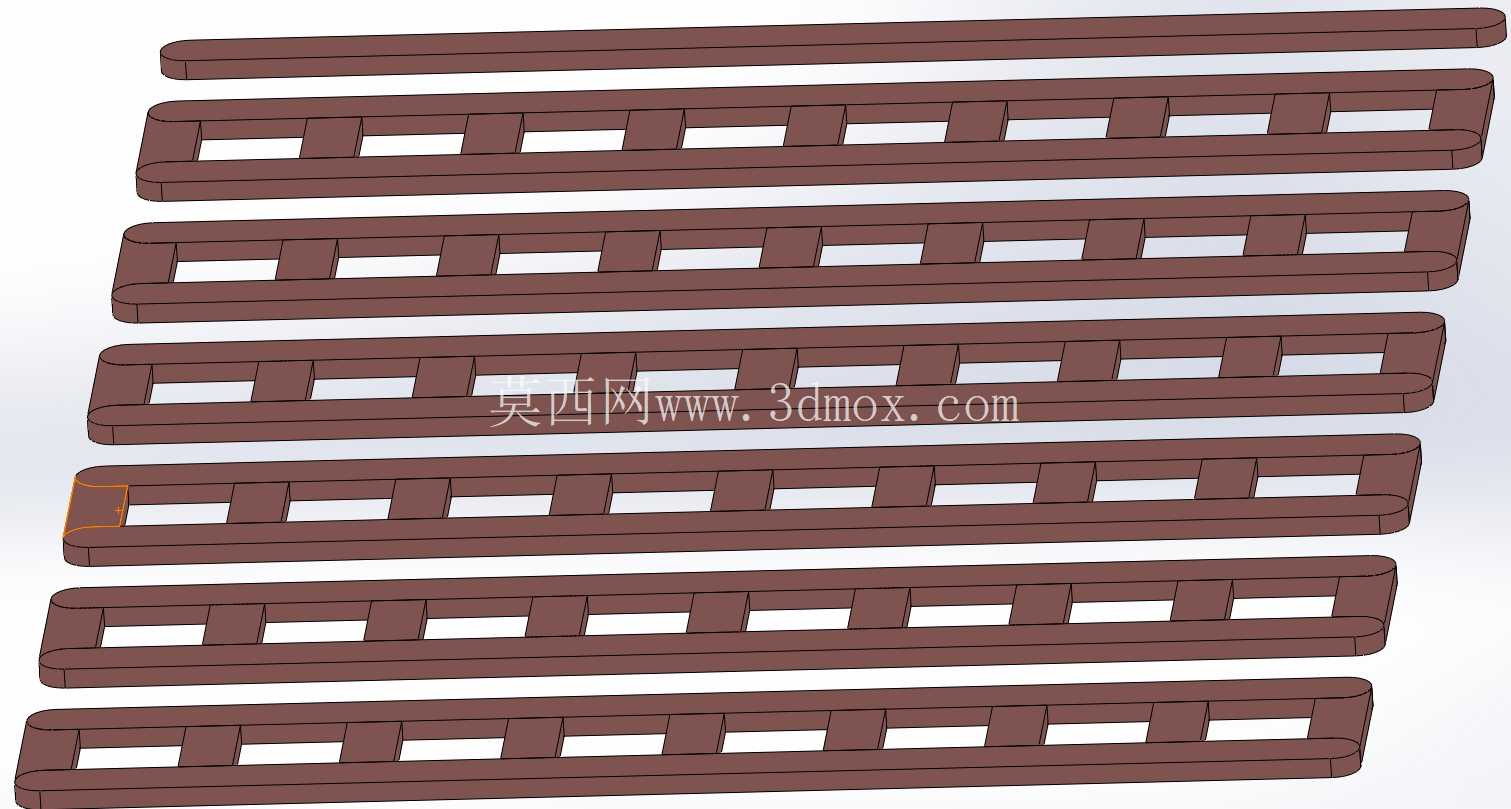

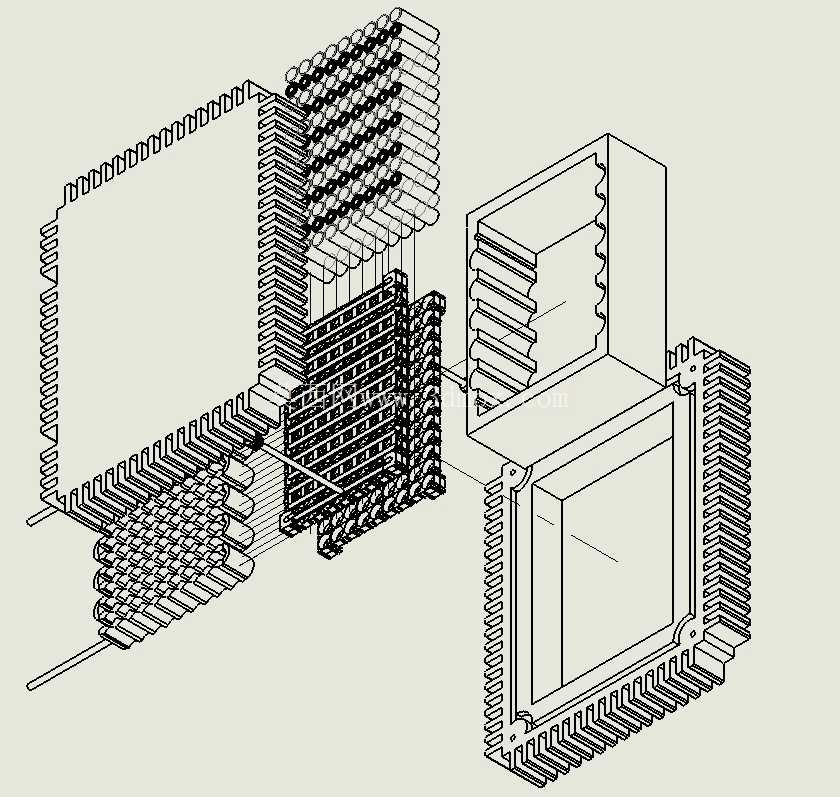

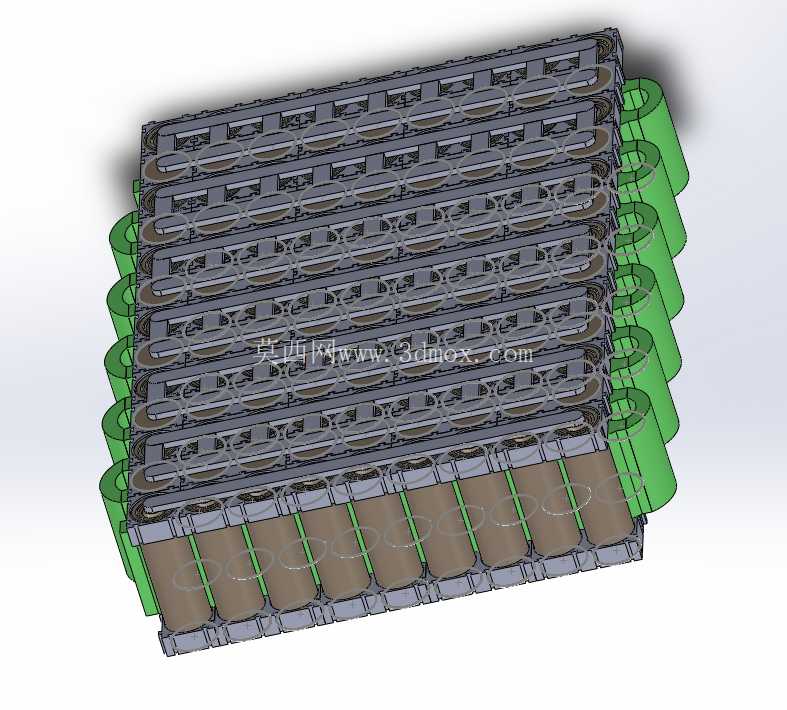

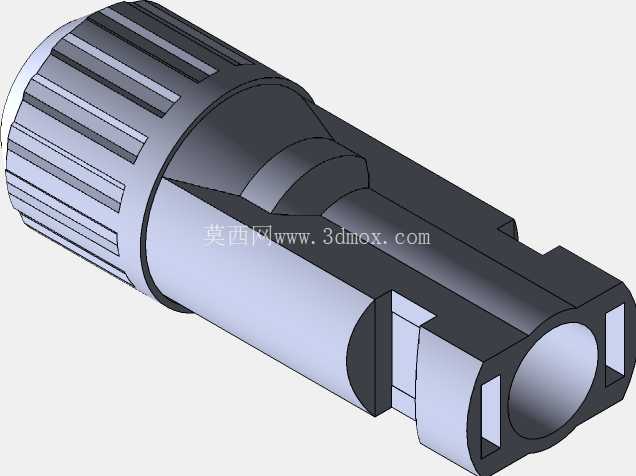

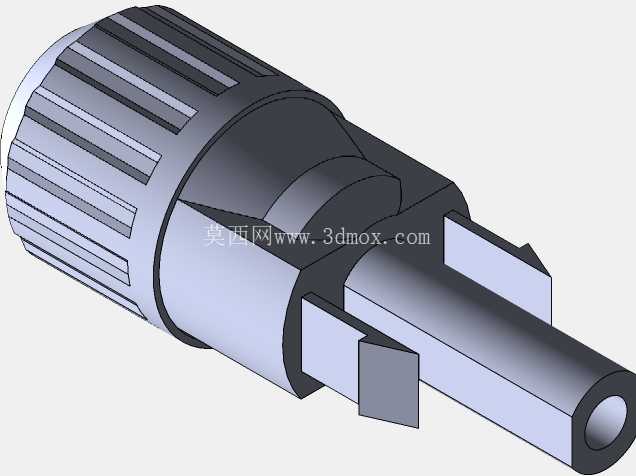

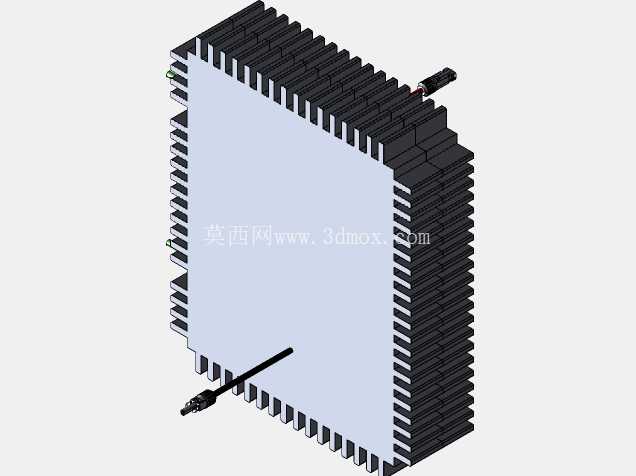

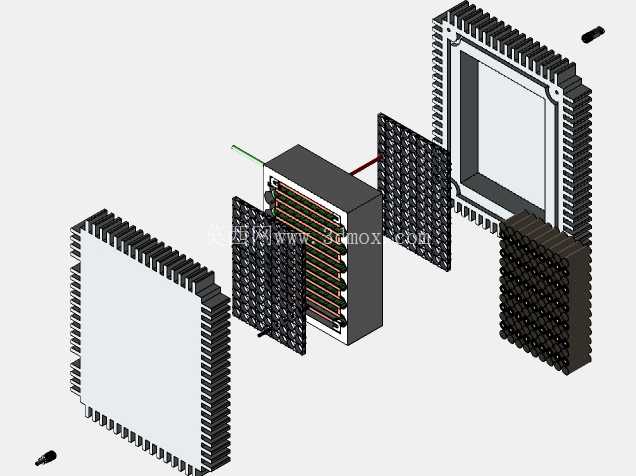

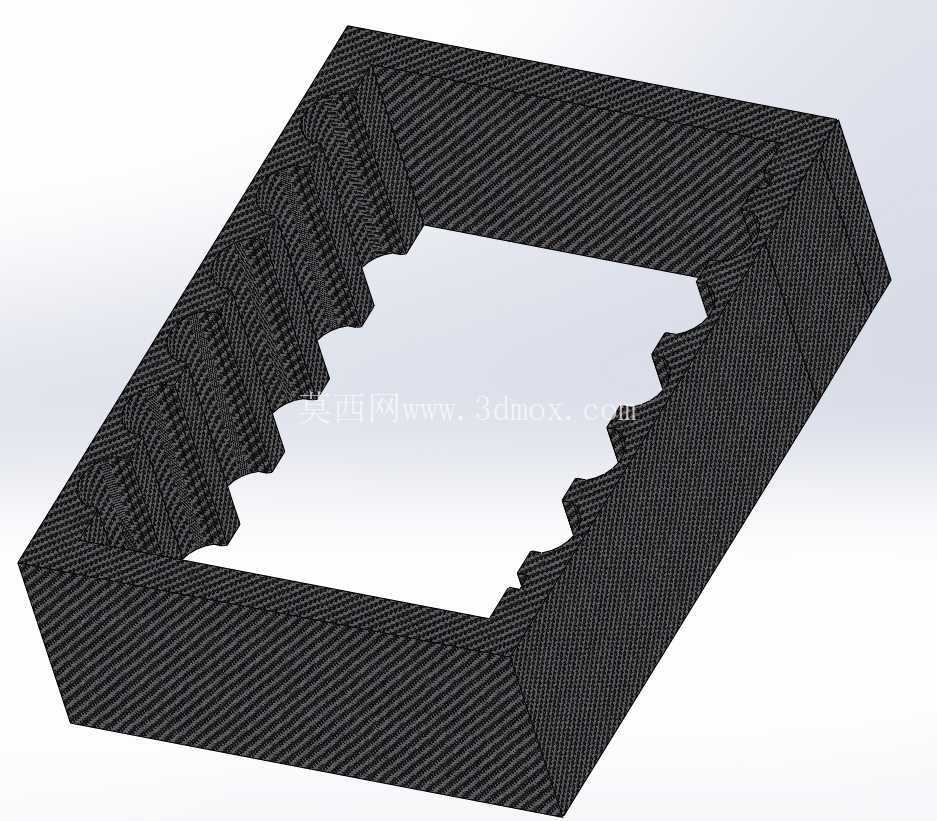

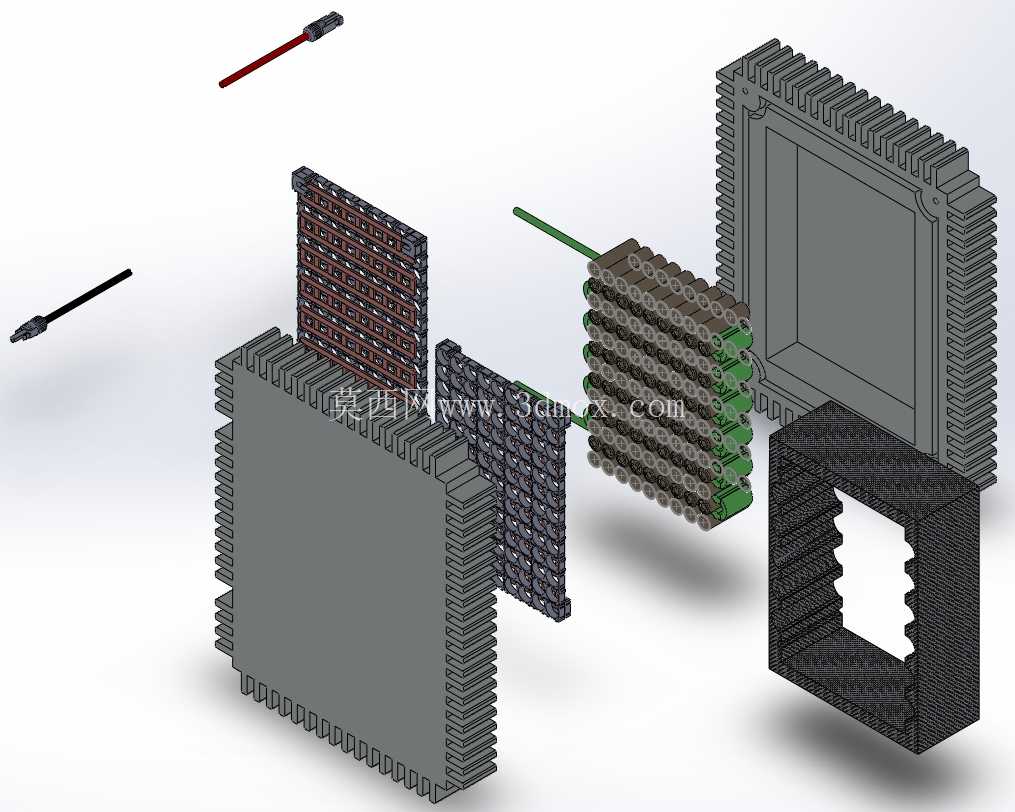

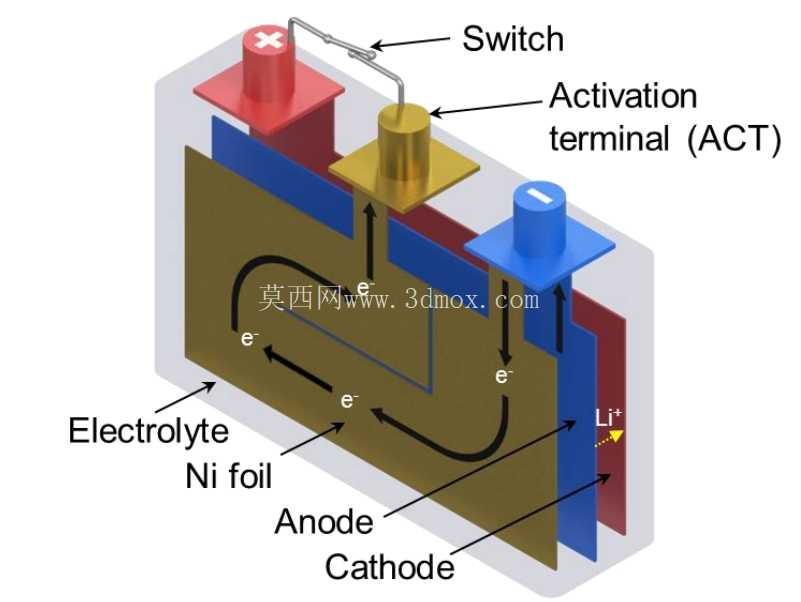

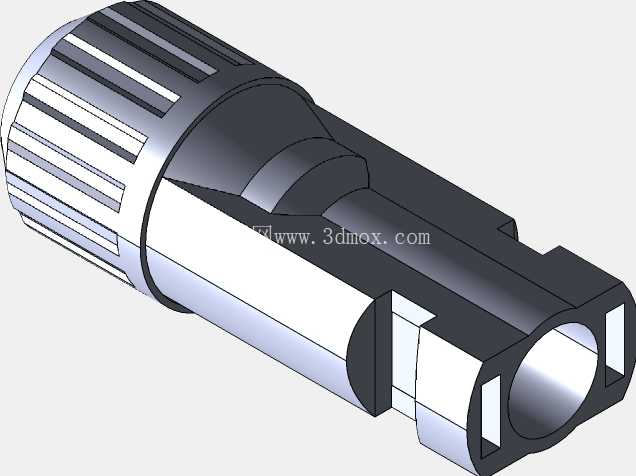

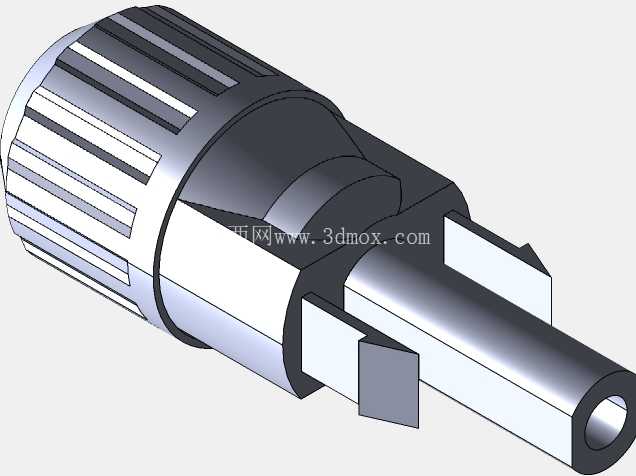

　　电气连接部分采用汇流排集成设计，正负极连接端子做了外露式的快接结构，不需要额外做转接件就能实现模块间的串并联连接，汇流排的过流截面按照9并电芯的最大持续放电电流做了冗余设计，避免大电流工况下汇流排过热。侧方的固定支架既承担了电芯组的侧向约束，也预留了整模块安装的固定孔位，可直接通过螺栓将模块固定在设备仓内，安装边界清晰，不需要额外做定制化的安装转接件。上下壳体采用扣合加螺栓紧固的装配方式，装配过程中可以先将电芯组、汇流排、冷热调节带预装在下壳体部分，再扣合上壳体完成紧固，装配工序简单，后期维护时也可以快速拆开壳体更换故障电芯，不需要完全破坏整体结构。

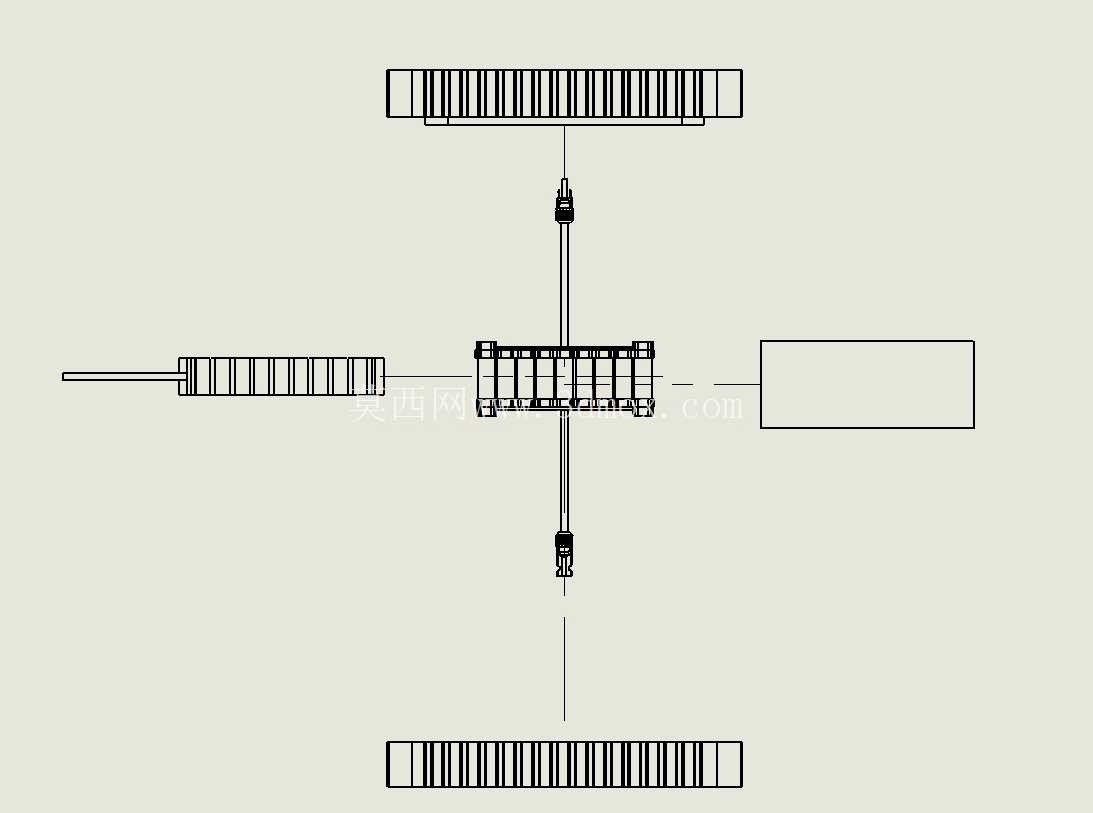

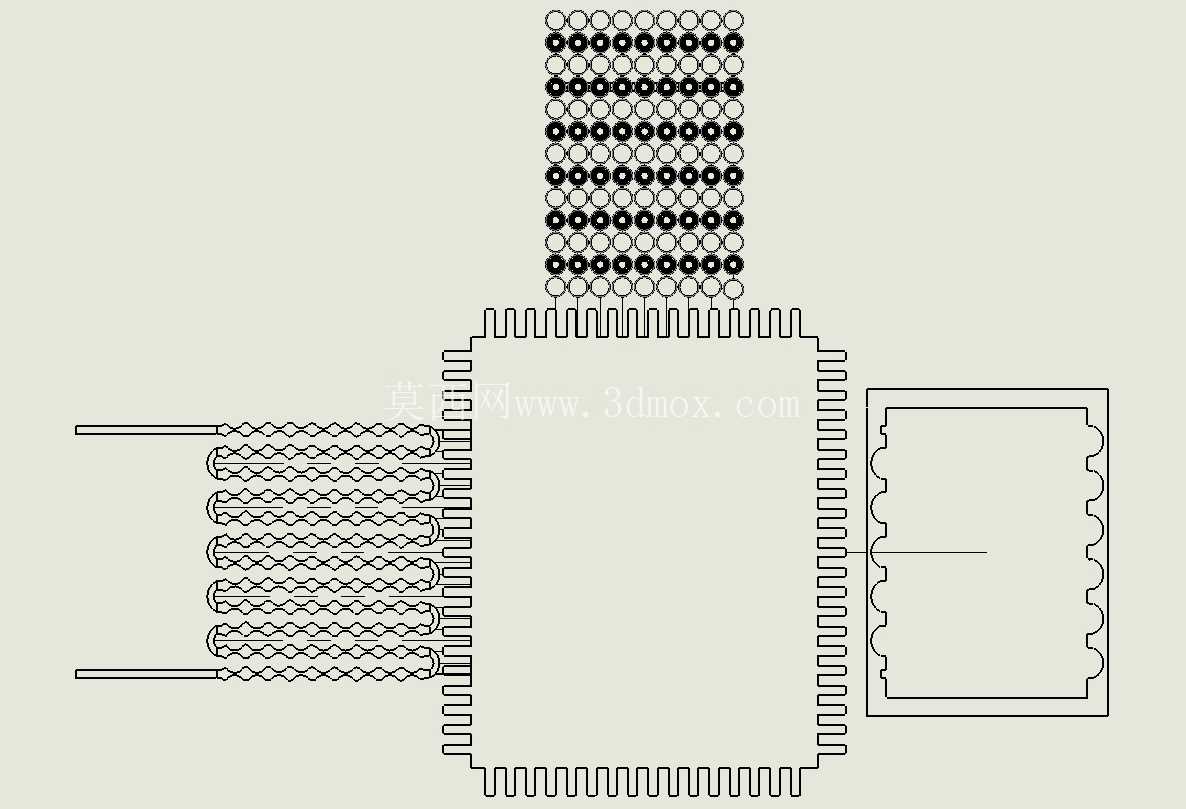

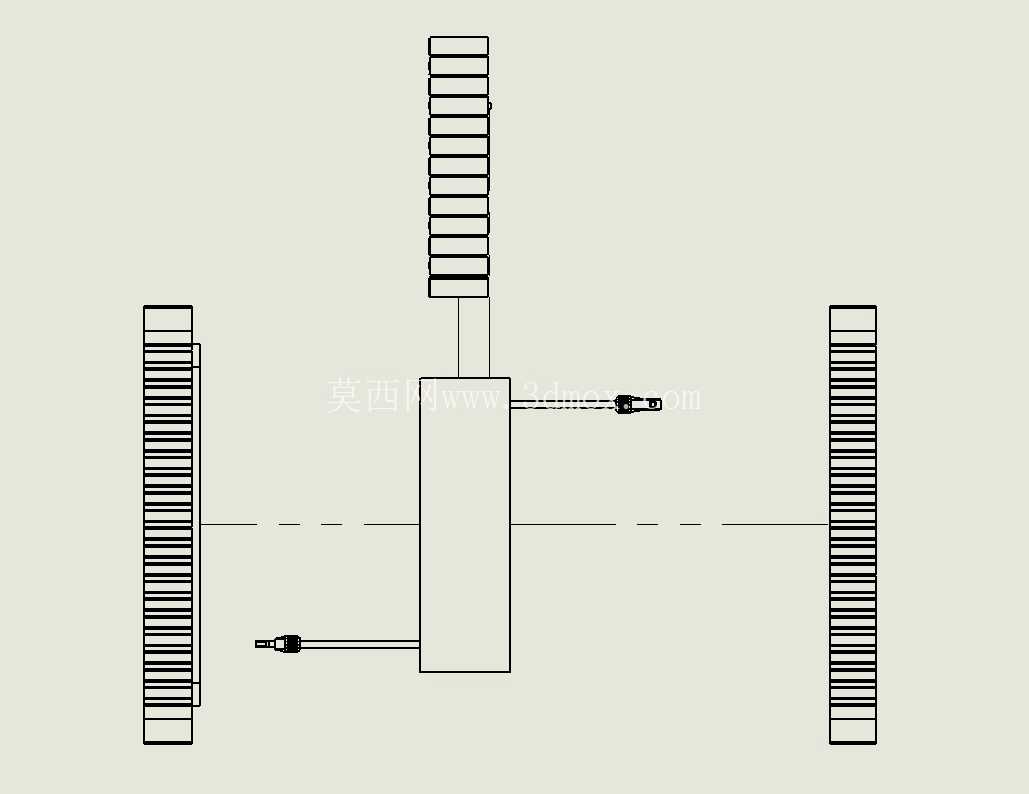

　　尺寸设计上，整套模块的外轮廓完全围绕13S9P排布的电芯组做最小化包络，没有多余的冗余空间，能最大化提升电池仓的空间利用率，外壳鳍状散热齿的高度经过核算，既保证足够的散热面积，也不会额外占用过多安装空间，模块整体的安装孔位间距符合通用小型储能模块的安装规范，可直接替换同规格的其他圆柱电芯电池模块，不需要改动原有设备的电池仓结构。在结构强度方面，上下壳体采用带加强筋的结构设计，能承受常规运输、使用过程中的振动与冲击，不会因为外力挤压导致电芯变形，正负极端子做了防呆设计，避免安装过程中出现正负极接反的问题，提升装配与使用的安全性。
