多工况适配铰接式转向连接接头结构

　　这类铰接式转向接头在多类需要角度补偿、扭矩传递的机械传动场景中应用广泛，小到小型自动化设备的连杆传动机构、轻工机械的联动摆臂，大到行走机械的转向连杆组、输送设备的动态连接部位，都能见到这类结构的身影。它的核心作用是在两个存在相对摆角、轴线存在动态偏移的传动部件之间，传递轴向的推拉力或者周向扭矩，同时补偿安装过程中带来的同轴度误差，以及设备运行过程中因为结构形变、振动带来的轴线偏移，避免刚性连接带来的应力集中，大幅降低连接部位的疲劳失效风险。

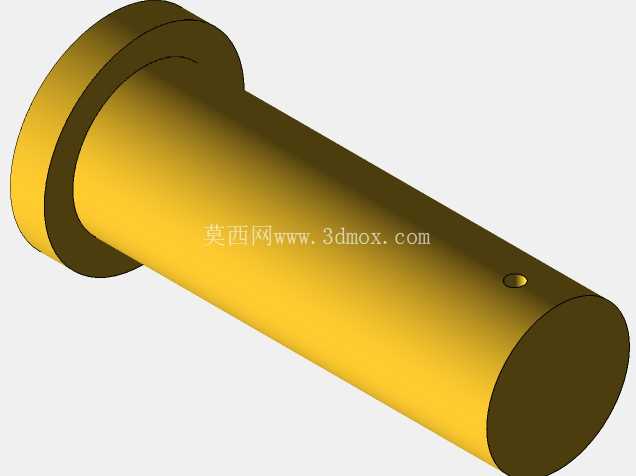

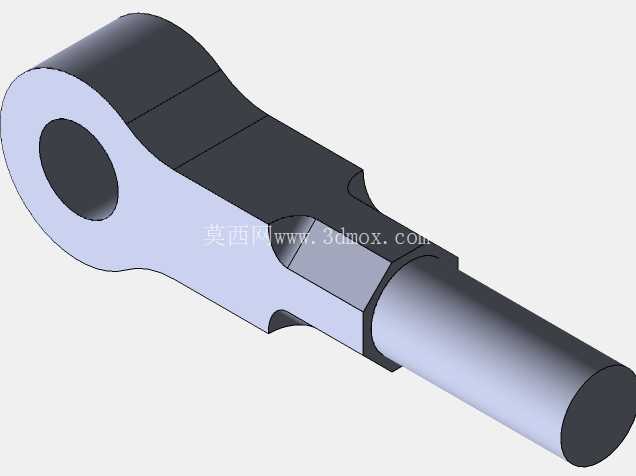

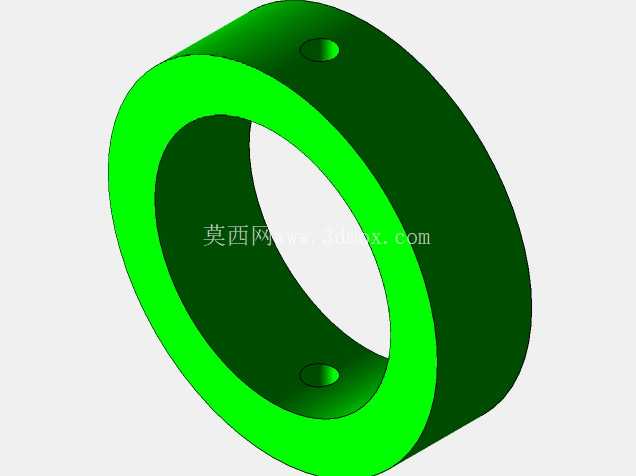

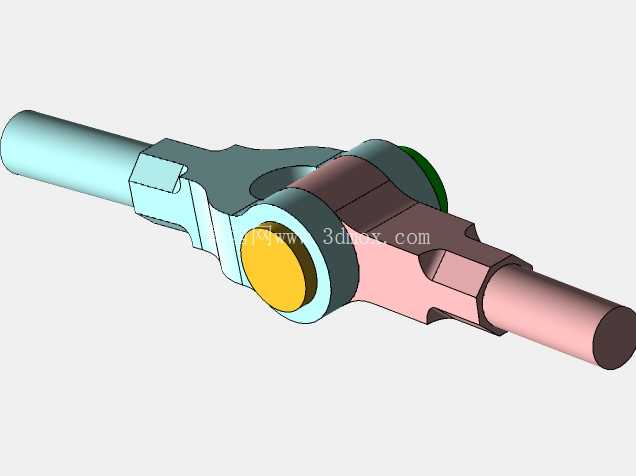

　　从结构设计逻辑来看，这款接头采用了分体式铰接核心加双侧延伸杆的布局，中间的铰接副采用了衬套加销轴的经典结构，销轴两端设置了限位挡边，避免运行过程中销轴脱出，铰接接触面预留了合理的配合间隙，既保证转动过程无卡滞，又不会因为间隙过大带来传动空程。两侧的连接杆分别对应两个待连接的部件，杆部根据不同的安装需求做了差异化的轴段设计，一侧杆部设置了定位平面，方便安装时的周向定位，避免连接后杆部跟转，另一侧杆部做了等直径光轴设计，适配插装式的安装座，可以根据实际安装需求调整插入深度，适配不同的安装间距。

　　在功能特性上，这款接头的铰接副可以实现两个垂直方向的摆角补偿，单方向最大摆角可以覆盖常规传动场景的角度偏移需求，不需要额外加装万向节组件就能实现小角度的万向传动，相比传统的刚性接头，它可以抵消安装面的平面度误差、连接座的位置度偏差，降低对安装精度的要求，在设备运行过程中，还可以吸收传动链路中的振动冲击，减少振动向相邻部件的传递，提升整个传动系统的运行稳定性。铰接部位的接触面做了加宽设计，相比窄边铰接结构，它的接触应力更小，在承受同等载荷的情况下，接触面的磨损速率更低，使用寿命更长。

　　从安装边界来看，这款接头的整体外轮廓在最大摆角状态下不会出现结构干涉，设计阶段就已经核算了全摆角范围内的轮廓包络，安装时只需要保证两侧连接座的间距在杆部的调节范围内，铰接部位预留足够的摆动空间即可，不需要额外做干涉避让设计。两侧杆部的连接端可以根据实际使用需求加工成螺纹连接、销连接或者卡簧固定的形式，当前模型的杆部尺寸适配常规的中小型传动机构，载荷等级覆盖轻载到中载的传动场景，如果应用在重载场景，可以等比例放大铰接部位的销轴直径以及杆部直径，提升整体的结构强度。

　　在建模过程中，这类结构需要重点关注铰接副的配合间隙设计，间隙过小会导致转动卡滞，尤其是在有粉尘或者温度变化的工况下，热胀冷缩会进一步缩小配合间隙，带来转动阻力过大的问题；间隙过大则会带来传动空程，影响传动精度，在需要精准传动的场景下会导致动作不到位。同时还要关注铰接部位的润滑结构设计，虽然当前模型没有预留注油孔，但是在实际量产应用中，可以在销轴位置加装注油嘴，定期补充润滑脂，降低铰接接触面的磨损，延长维护周期。另外，两侧杆部和中间铰接本体的连接部位做了圆弧过渡，避免应力集中，在承受交变载荷的场景下，这个过渡区域是应力集中的高发位置，圆弧过渡的半径需要根据杆部直径做匹配，一般取杆部直径的0.2-0.3倍，既不会过多增加结构重量，又能有效分散应力，避免断裂失效。

　　这类接头在实际选型过程中，首先要核算传动链路的最大推拉力或者扭矩，确保接头的额定载荷大于实际工作载荷的1.5倍以上，留出足够的安全余量；其次要确认实际运行过程中的最大摆角，确保摆角在接头的允许范围内，避免摆角过大导致铰接部位卡死；最后要确认安装空间的尺寸，确保接头在全行程摆动过程中不会和周边的结构件发生碰撞干涉。相比一体式的万向节结构，这类转向接头结构更简单，成本更低，安装维护更方便，在不需要大角度万向传动的场景下，是性价比更高的连接方案。
