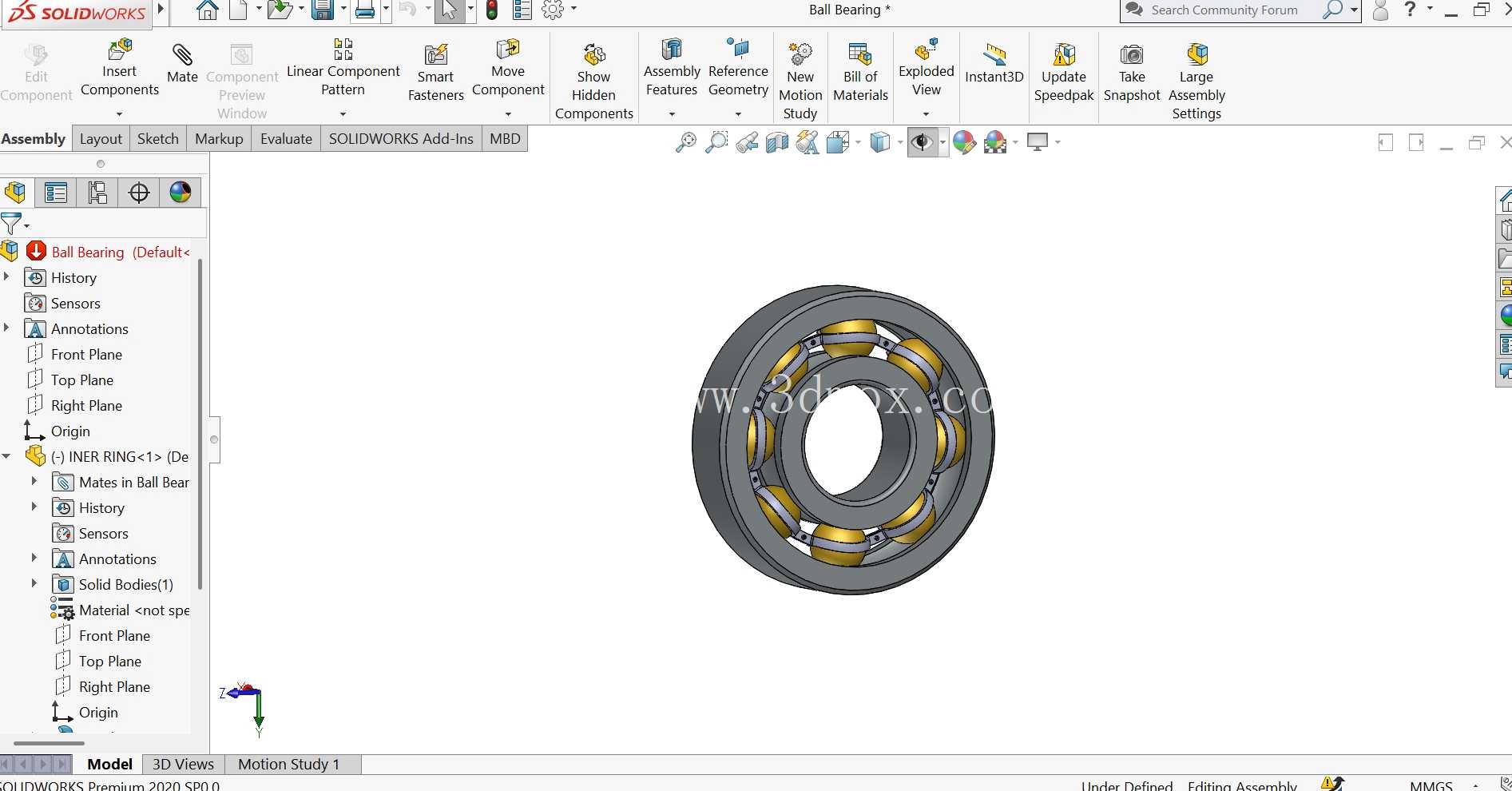

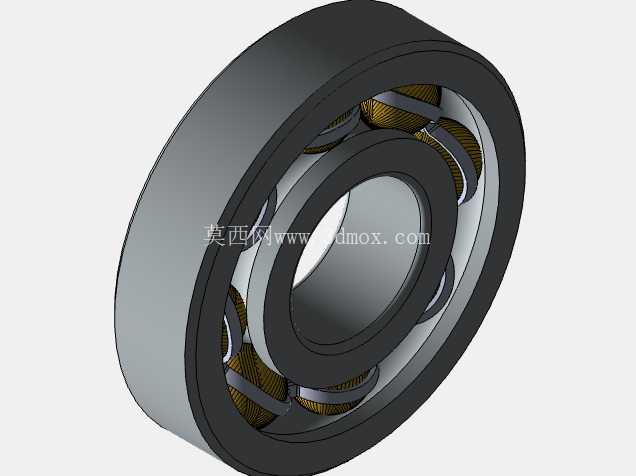

深沟球滚动轴承三维结构设计

　　在各类旋转传动机构中，球轴承是应用覆盖范围极广的支撑类核心零件，从家用电机的输出端到工业生产线的输送辊道，从中小型减速机的输入轴支撑到电动工具的旋转主轴，几乎所有存在连续回转运动的机械结构里，都能看到这类轴承的应用身影。它的核心作用是为旋转轴提供径向支撑，同时可承受一定比例的轴向载荷，将轴运转过程中的摩擦阻力控制在极低水平，减少动力传递过程中的无用损耗，同时约束轴的径向与轴向窜动量，保证轴上安装的齿轮、带轮、叶轮等执行件始终保持在设计的运行精度范围内，避免因轴系偏移出现啮合异响、密封件偏磨、传动效率下降等常见故障。

　　从结构设计逻辑来看，这款球轴承采用最经典的深沟型滚道设计，内圈与轴采用过盈配合实现周向固定，外圈与设备的轴承座孔采用过渡或间隙配合，方便装配过程中的公差调整，内外圈之间均匀排布的钢球作为滚动体，通过冲压成型的保持架将每颗钢球分隔在固定的滚道位置，避免钢球在运转过程中相互挤压摩擦，同时保证所有滚动体受力均匀，不会出现局部载荷集中导致的早期点蚀失效。滚道的曲率半径经过匹配设计，略大于钢球的球面半径，既保证钢球与滚道有足够的接触面积承载径向力，又能在轴出现少量偏角时自动适配，不会出现卡滞现象，适配多数普通工况下的安装对中误差，降低装配环节的精度要求。

　　在安装边界的设计考量上，这类轴承的轴向尺寸紧凑，径向截面尺寸经过标准化匹配，对应同内径规格的轴承座安装孔、轴肩定位尺寸都遵循通用工业标准，设计选型时不需要额外定制非标准安装位，直接按照标准参数预留轴的配合段直径、轴承座的孔深与定位台阶尺寸即可。内圈的定位轴肩高度需要低于内圈的倒角高度，外圈的座孔挡肩高度同样要控制在外圈倒角尺寸范围内，保证装配时轴承能完全贴合定位面，不会出现台阶过高导致轴承无法装到位的问题。同时在设计装配结构时，需要预留对应的拆卸空间，方便后期维护时使用拉马拆卸轴承，不会因为结构干涉导致拆卸时损伤轴承配合面或者轴、座孔的加工面。

　　从实际使用的特性来看，这类球轴承的摩擦系数极低，启动运转时的阻力小，即使在高速运转工况下也能保持稳定的温升表现，配合对应的润滑脂或者润滑油润滑，可以实现长时间免维护运行。保持架的兜孔间隙经过合理设计，既不会因为间隙过大导致钢球运转时出现窜动噪音，也不会因为间隙过小卡滞钢球的滚动，在常温常规载荷工况下，轴承的运行寿命可以达到设计预期，能够满足多数通用机械设备的轴系支撑需求。建模过程中对滚道的曲面曲率、钢球与滚道的接触位置、保持架的避让间隙都做了精准还原，每一个倒角、退刀槽的尺寸都符合实际加工的工艺要求，不会出现无法落地生产的理想化结构，可直接用于轴系装配的干涉检查、运动仿真验证，也能作为教学演示、结构选型的参考模型使用。
