12V5A封闭式直流开关电源结构设计

　　这款12V5A规格的直流开关电源，是工业控制、小型电子设备供电场景中应用极广的电能转换单元，日常在自动化控制柜内部、LED照明驱动回路、小型工控板供电、通讯辅助供电等场景中都能见到同结构产品的身影，核心作用是将输入的交流市电转换为稳定的12V直流输出，为后端负载提供持续可靠的电能供给。从结构设计来看，整体采用封闭式金属壳体方案，上盖布满规则阵列的圆形散热通孔，这一设计并非随意排布：开关电源工作时内部功率器件会持续产生热量，封闭壳体可以避免外界粉尘、金属碎屑掉落至内部电路板引发短路故障，同时阵列式通孔可以形成自然对流风道，无需额外加装散热风扇就能满足额定功率下的散热需求，兼顾了防护等级与散热效率，也能在一定程度上降低设备运行的风噪，适合对噪音有要求的室内设备场景。

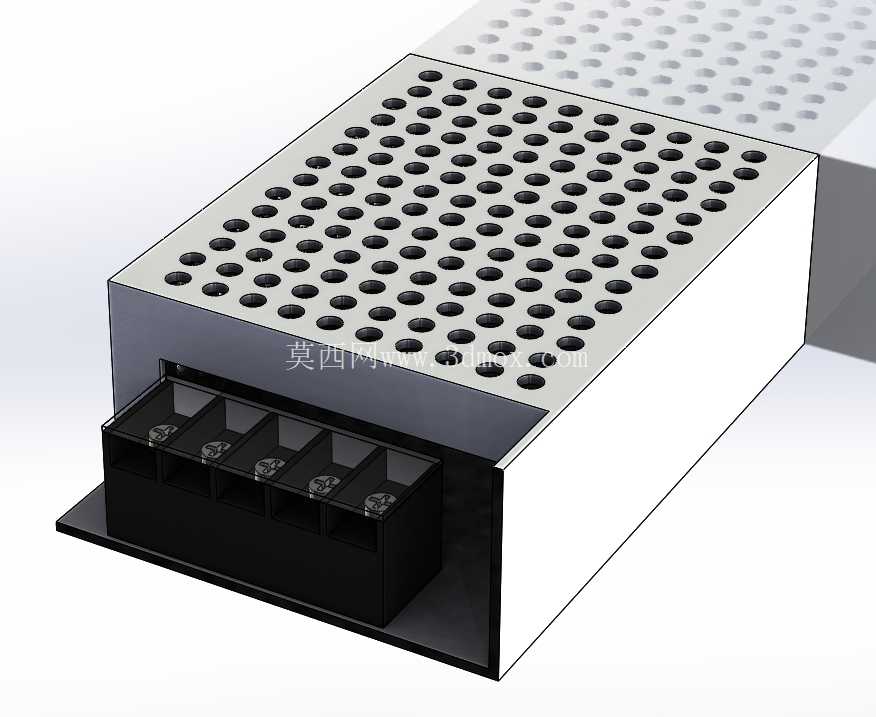

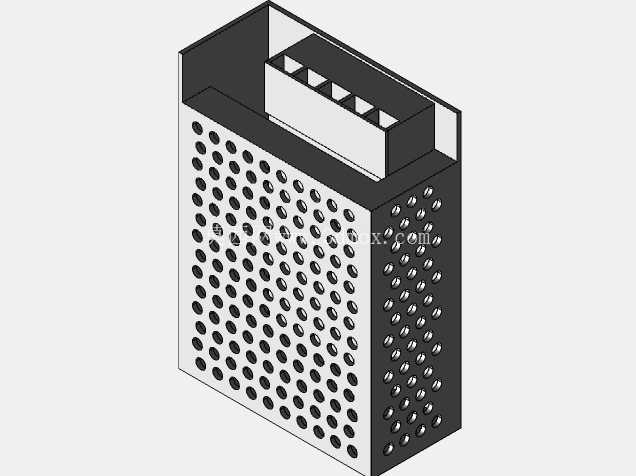

　　壳体下部设置了栅栏式接线端子排，输入、输出端子分区排布，端子间距符合安规设计要求，接线时可以直接通过螺丝压接导线，无需额外焊接，现场装配、后期维护的接线操作都十分便捷，端子外侧的壳体延伸出安装边，预留了固定安装孔位，可以直接通过螺丝将电源固定在设备机箱的安装板、DIN导轨适配板上，适配常规机柜内的安装习惯。整体外形尺寸控制在110x78毫米的边界内，属于小体积开关电源的常规尺寸范畴，设计时充分考虑了小型设备内部的安装空间限制，不会占用过多柜内空间，同时壳体的金属材质还能起到电磁屏蔽作用，减少电源自身工作时产生的电磁干扰对外围精密电子元件的影响，也能阻挡外界电磁信号对电源内部控制回路的干扰，提升供电稳定性。建模过程中还原了实物的结构细节：上盖的散热孔采用等距阵列排布，孔位间距、孔径大小都匹配实物的散热设计参数，壳体的折边结构、端子座的卡槽结构、安装边的固定孔位都做了精准还原，接线端子的内部导电件、螺丝固定位的结构也做了对应呈现，能够直接用于设备装配时的干涉检查、布局模拟，在做控制柜三维布局时，可以直接调用该模型核对安装空间、接线预留空间，避免实际装配时出现尺寸不匹配、接线操作空间不足的问题。

　　从实际使用的角度出发，这类小功率开关电源的结构设计核心是在有限体积内平衡散热、防护、接线便利性三者的关系，这款模型还原的结构方案是目前行业内应用非常成熟的设计：金属外壳兼顾散热与屏蔽，底部安装方式适配多数设备的安装场景，前置接线端子方便正面操作接线，上盖的散热孔阵列既保证了通风面积，也不会因为开孔过大降低壳体的结构强度，日常使用中即使有轻微的外力触碰，壳体也能有效保护内部的电路板、功率元件不受损坏。

　　在做设备结构设计时，这类标准尺寸的开关电源不需要额外定制安装结构，只要预留对应尺寸的安装空间、匹配对应的接线操作空间即可，能够大幅缩短设备的设计周期，减少非标结构件的设计与加工成本，同时成熟的结构方案也经过了长期的市场验证，故障率更低，后期维护的替换成本也更低。建模时对壳体的拼接结构也做了还原，上盖与底座通过卡扣加螺丝的方式固定，拆卸维护时只需要拧下固定螺丝就能打开上盖，对内部元件进行检修更换，不需要破坏壳体结构，符合工业设备易维护的设计要求。
