阳台光伏用TSUN微型逆变装置结构设计

　　这款微型逆变装置主要适配户用分布式阳台光伏场景，针对小功率户用光伏发电单元的并网需求设计，单台可匹配300W级光伏组件，将光伏板输出的直流电转换为符合市电标准的交流电，直接接入户内配电回路，无需额外配置集中式逆变柜，大幅降低小户型光伏安装的空间占用与布线复杂度。从结构设计来看，整机采用一体化拉伸铝壳体，壳体表面密布平行散热鳍片，鳍片走向沿装置长度方向排布，既可以在户外安装时利用自然对流带走功率器件工作产生的热量，也能提升壳体整体结构强度，减少长期户外使用下的形变风险。壳体两端伸出的防水接线端分别对应直流输入与交流输出侧，接线端采用径向密封结构，配合壳体接缝处的内嵌密封胶条，可满足户外露天安装的防护要求，无需额外加装防雨外罩。

　　装置顶部设计有挂装式安装卡扣，卡扣的开槽尺寸匹配常规光伏支架的型材边宽，安装时可直接卡接在支架横梁上，无需额外打孔固定，单台装置的安装边界可控制在常规小型光伏组件的侧边投影范围内，不会额外占用阳台的有效使用空间，也不会超出组件迎风面增加风载负担。从功能实现的结构适配来看，内部功率板、控制板采用分层叠装布局，功率器件直接通过导热绝缘垫贴合在壳体内壁，将热量直接传导至外部散热鳍片，避免内部积热导致的器件寿命衰减；壳体侧面预留的接地端子直接与铝壳体连通，可快速接入光伏系统的接地网，满足户外电气设备的安全防护要求。

　　在实际选型应用中，这类微型逆变装置相比传统组串式逆变器，可实现单块组件的独立MPPT跟踪，避免单块组件受遮挡时影响整串光伏的发电效率，尤其适合阳台这种存在局部遮挡、安装角度不统一的户用场景；结构设计上充分考虑了户用安装的操作便利性，所有接线端均采用快插式结构，普通电工按照标识即可完成接线，无需专业逆变设备调试经验，整机重量控制在单人可单手操作的范围内，高空作业时的安装风险更低。

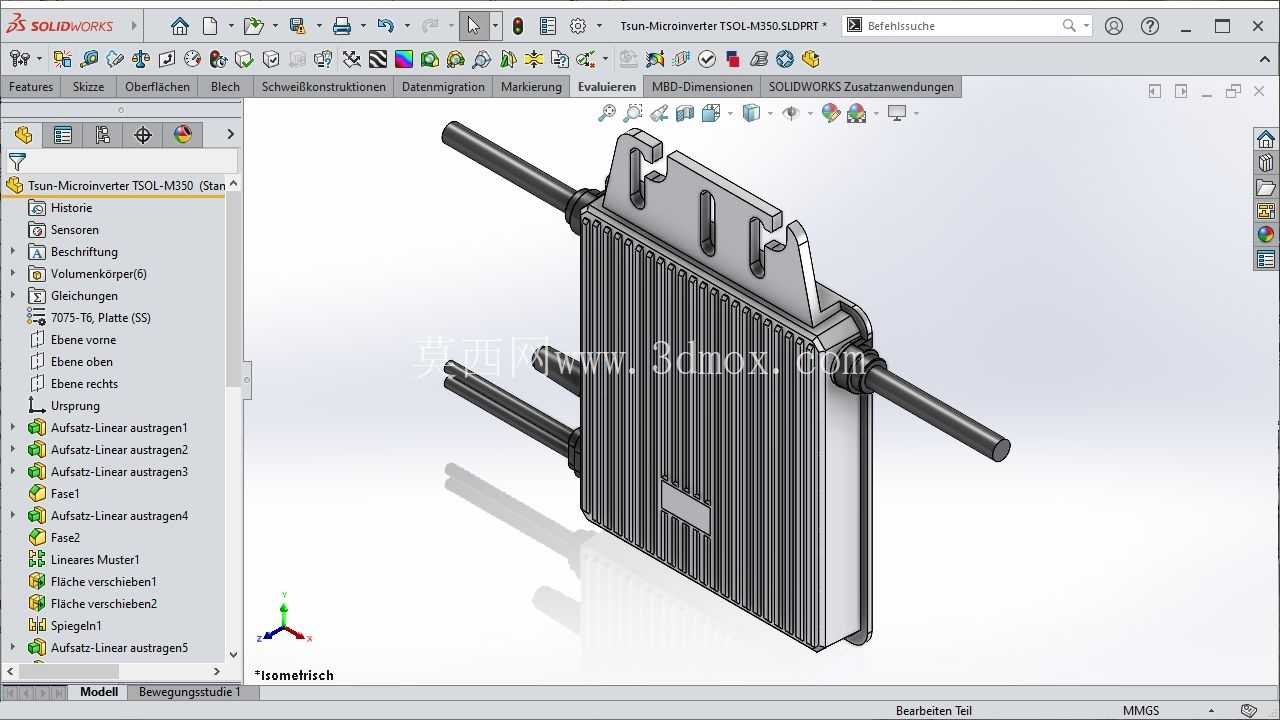

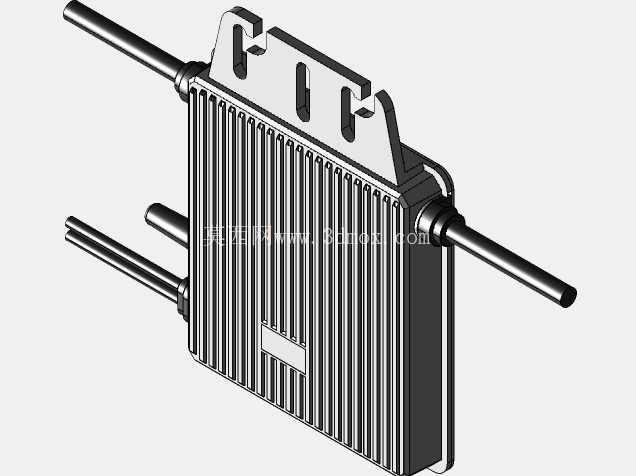

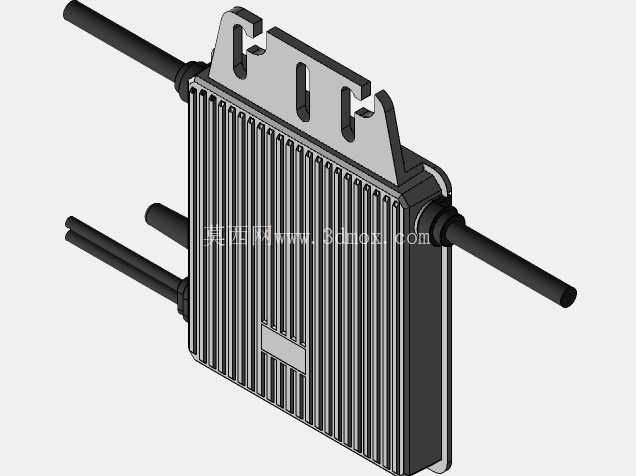

　　从建模细节来看，模型完整还原了壳体的散热鳍片轮廓、安装卡扣的卡槽尺寸、接线端的伸出长度与直径，以及壳体表面的标识区域，可直接用于阳台光伏系统的安装排布仿真，验证不同安装位置下的设备间隙、布线走向是否合理，也可作为户用光伏系统BOM建模的标准件调用，匹配不同规格的小型光伏组件完成整套系统的三维布局设计。在结构强度校核层面，壳体的鳍片厚度、卡扣的弯折半径均经过适配，可承受12级风压下的载荷要求，安装后不会出现卡扣脱落、壳体变形的问题；接线端的伸出长度预留了足够的线缆弯曲半径，避免接线时线缆过度弯折导致的线芯断裂或密封失效。这类微型逆变设备的结构设计核心是在有限的体积内平衡散热性能、防护等级与安装便利性，区别于大型集中式逆变器的柜式结构，这款产品完全围绕户用小功率场景的安装条件做优化，没有冗余的结构设计，所有外部特征都服务于实际安装与使用需求，比如壳体的圆角处理可避免安装时划伤施工人员，鳍片的边缘做了钝化处理，长期户外使用也不会积留尖锐毛刺，后期维护擦拭时不存在割伤风险。
