液压油箱用铝铸造连接法兰结构

　　在液压系统的油箱总成设计中，这类铝铸造法兰承担着管路对接、部件定位与密封承载的多重作用，区别于常规焊接钢制法兰，铸铝材质的选用首先是为了适配液压油箱轻量化的设计需求，尤其是在移动液压设备、小型液压站这类对自重控制有严格要求的应用场景里，铸铝件的密度优势可以在保证结构强度的前提下，降低油箱总成的整体重量，减少设备运行时的额外负载。从实际安装边界来看，该法兰的圆形法兰盘端面是主要的密封贴合面，设计时需要在端面上预留对应规格的密封槽，安装时配合O型圈或者密封垫片实现与油箱壁面、外接管路接头的静密封，避免液压油在工作压力下出现渗漏。

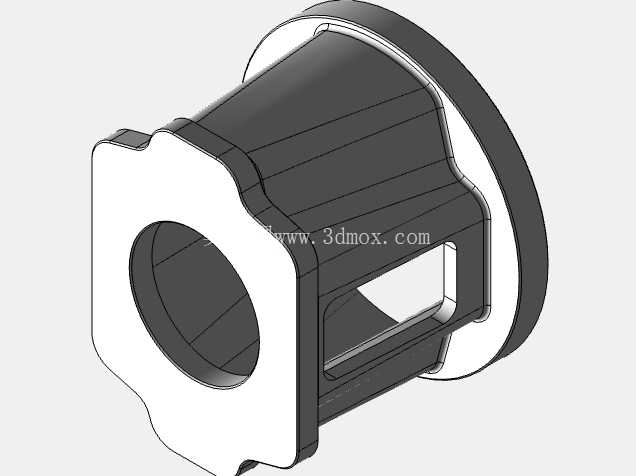

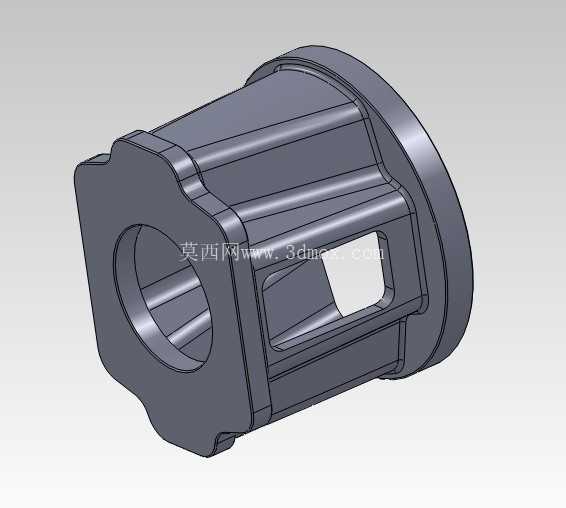

　　法兰主体的异形外轮廓并非随意设计，花键状的外凸结构一方面是为了适配安装位置的周边空间避让，避免与油箱内部的吸油滤、回油滤等部件产生干涉，另一方面也可以作为安装时的受力卡位结构，方便拧紧对接接头时施加扭矩，不会出现法兰整体跟转的问题。主体侧壁开设的方形窗口，是为了给油箱内部的液位传感器、温度测点或者油路旁通结构预留走线与安装通道，在设计这个窗口的位置时，需要充分考虑法兰安装后窗口的朝向，既要保证内部元件安装操作的可达性，也要避开油箱内油液流动的主流道，减少油液紊流对检测元件的冲击影响。

　　中心的通孔是油路的主要过流通道，孔径的设计需要匹配对应管路的通径要求，保证液压油过流时的流速在合理区间，避免通径过小造成的沿程压力损失过大，也要避免通径过大带来的法兰整体结构强度冗余不足。内壁的加强筋结构沿着通孔轴向分布，既可以提升铸铝件在压铸成型时的结构刚度，减少薄壁部位的成型变形，也可以在法兰承受管路侧向力、油压脉冲载荷时分散应力，避免应力集中导致的法兰开裂问题。从铸造工艺的角度来看，该法兰的壁厚设计保持了均匀过渡，没有出现壁厚突变的结构，能够有效减少铝水压铸时的缩孔、冷隔等铸造缺陷，异形轮廓的拔模斜度也做了合理设置，方便开模后的工件脱模，减少后续机加工的余量。

　　在实际选型应用时，需要重点核对法兰盘的安装孔位分布尺寸，确认与油箱壁面的开孔尺寸、外接接头的连接螺纹规格完全匹配，同时要注意铸铝材质的强度上限，该类法兰仅适用于中低压液压系统的油箱部位，不能用于高压油路的管路对接，避免长期高压载荷下出现法兰变形导致的密封失效。安装过程中，法兰与油箱壁面之间的密封件需要选用耐液压油腐蚀的丁腈橡胶或者氟橡胶材质，紧固螺栓的拧紧扭矩要按照铸铝件的受力要求控制在合理范围，避免扭矩过大造成法兰盘端面压溃变形。日常维护中，该法兰部位的检查重点是密封面的渗漏情况、方形窗口处的密封盖板紧固状态，以及法兰本体是否出现因长期油压脉冲产生的裂纹，尤其是在设备经历过较大振动、油温异常升高的工况后，需要重点排查连接部位的可靠性。
