带颈对焊式管道连接法兰结构设计

　　在工业管路系统搭建、压力容器装配、流体输送管网布设的场景中，法兰是实现管段间可拆卸刚性连接的核心承压部件，这款带颈对焊结构的法兰，主要应用于中高压、温度波动幅度较大的管路工况，相比平焊法兰，其颈部过渡结构能有效降低管道与法兰连接位置的应力集中系数，避免长期受交变载荷作用时焊缝位置出现疲劳开裂的问题。从实际使用场景来看，这类法兰常出现在化工流体输送管线、电厂汽水管道、油泵出入口连接段、变压器冷却循环油路等位置，承担着管路对接、密封防漏、传递管路轴向载荷的作用，安装时需搭配对应压力等级的密封垫片，通过圆周均布的螺栓施加均匀预紧力，让垫片产生足够的弹性变形填充法兰密封面的微观间隙，阻断管内流体的泄漏通道。

　　从设计思路层面拆解这款法兰的结构，首先要匹配对接管道的外径与壁厚，法兰颈部的内孔尺寸与对接管道的内径保持一致，减少管路内部的流体阻力，避免介质流经连接位置时出现紊流、压降增大的问题；颈部采用圆弧过渡的变截面设计，从与管道焊接的薄壁端逐步加厚到法兰盘位置，让管路运行时产生的轴向力、弯矩能够平滑传递到法兰盘本体，不会在焊缝位置形成应力突变。法兰盘上的螺栓孔采用圆周均布的排布方式，孔位的位置度公差需要严格控制，保证现场安装时螺栓能够顺利穿入，不会出现别劲的情况，避免螺栓受附加剪切力影响连接可靠性；密封面采用突面结构，加工时需要保证密封面的平面度与表面粗糙度，表面不能有径向划痕、气孔等缺陷，否则会直接影响密封效果，导致运行时出现介质渗漏。

　　关于安装边界与尺寸适配，这款法兰的公称通径需要与对接管路完全匹配，法兰盘的外径尺寸由对应的压力等级决定，压力等级越高，法兰盘外径越大、螺栓孔数量越多、螺栓规格也越大，能够承受的螺栓预紧力与管路内压也就越高。安装时需要注意，法兰与管道对接的环焊缝需要做全焊透结构，焊接完成后要对焊缝进行无损检测，避免焊缝内部存在气孔、夹渣、未焊透等缺陷，对于输送易燃易爆、高温高压介质的管路，还需要对焊缝位置做应力消除处理，避免长期运行过程中焊缝出现裂纹。法兰对接时两片法兰的密封面要保持平行，偏差不能超过法兰外径的1.5‰，且最大偏差不能大于2mm，不能通过强行拧紧螺栓的方式来消除法兰的偏斜，否则会导致垫片受力不均，运行时容易出现泄漏。螺栓紧固时要采用对角交叉拧紧的顺序，分两到三次逐步拧紧到规定的扭矩值，保证所有螺栓的预紧力均匀一致，避免垫片局部压溃或者压不紧的情况。

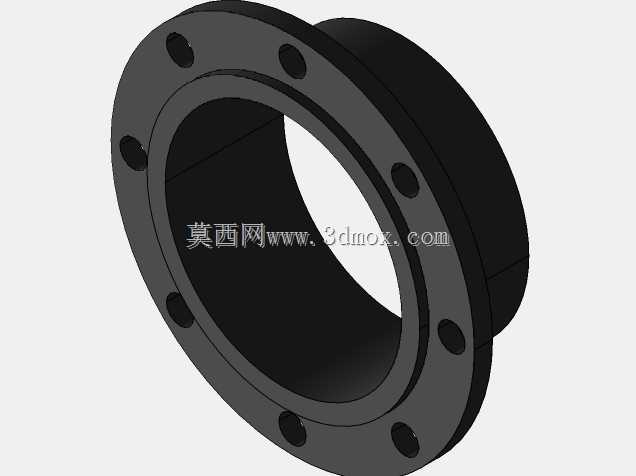

　　在实际选型应用中，还要根据输送介质的特性、工作温度、工作压力来匹配对应的法兰材质与密封垫片，比如输送普通循环水的常温低压管路可以采用普通碳钢法兰搭配橡胶垫片，输送高温高压蒸汽的管路需要采用合金钢法兰搭配金属缠绕垫片，输送腐蚀性介质的管路则需要采用不锈钢法兰搭配对应的耐腐垫片。这款法兰的三维结构完整还原了实际产品的所有细节，包括颈部过渡圆弧、螺栓孔倒角、密封面加工余量等结构特征，能够直接用于管路系统的装配干涉检查、管路应力仿真分析、生产加工前的工艺校核，也可以作为教学演示的模型素材，帮助结构设计人员快速理解法兰连接的结构原理与安装要求，减少设计过程中出现的选型错误、尺寸不匹配等问题。在做管路三维布局时，调用这款模型可以快速完成管段连接位置的装配，检查法兰与周边管线、设备、支吊架之间是否存在安装间隙不足的问题，提前规避现场安装时出现的干涉情况，提升管路设计的效率与准确性。
