油研CRG06单向阀液压元件结构设计

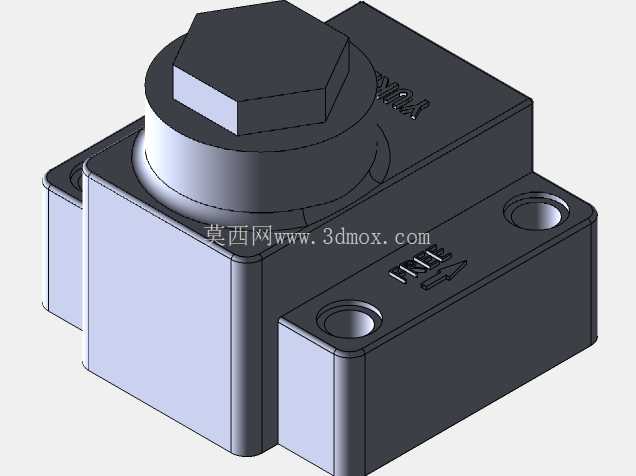

　　在液压系统的油路搭建环节，这类单向元件是保障油路介质定向流动的核心基础部件，常被布置在泵出口支路、执行元件保压回路、多回路隔离段等位置，避免高压油液反向回流造成的泵体冲击、执行元件误动作、回路压力卸荷等问题，在机床液压站、工程机械液压系统、注塑机锁模回路、冶金设备静压支撑系统中都有极高的应用占比。从结构设计逻辑来看，这款元件采用板式安装的整体式阀块结构，主体为方形安装基座搭配顶部六角调节端盖的布局，基座两侧预留的两个沉头安装孔完全匹配标准液压阀块的安装孔距规范，安装时可直接通过内六角螺栓将阀件固定在预制油路的阀块安装面上，安装面的平面度要求控制在0.01mm以内，表面粗糙度不高于Ra0.8，避免安装后出现接触面渗油的问题。

　　顶部的六角端盖主要用于内部阀芯组件的装配压紧与拆卸维护，端盖与阀体之间采用O型圈静密封结构，可耐受常规矿物液压油的长期浸泡与系统工作温度下的密封性能保持，常规工作温度区间覆盖-20℃到80℃的绝大多数工业液压场景。阀体侧面刻印的流向箭头是现场装配时的核心对位标识，安装时必须保证箭头指向与油路设计的正向流动方向完全一致，一旦装反会直接造成油路截断，导致整个回路无法建立压力。内部的阀芯采用锥面密封结构，相比钢球密封的结构形式，锥面密封的正向开启压力更稳定，反向截止时的密封泄漏量更低，可满足保压回路的长时间压力保持需求，正向流动时的油液阻力损失更小，不会造成过多的系统发热。

　　从安装边界来看，这款阀件的方形基座轮廓尺寸适配6通径标准阀块的安装空间，安装时需要在阀件周围预留至少30mm的操作空间，用于安装螺栓的拧紧操作以及后期的故障排查拆卸，顶部的六角端盖上方不能布置其他管路或元件，避免后期维护时无法拆卸端盖更换内部密封件或阀芯。在实际选型应用中，这类单向阀通常需要匹配系统的额定工作压力、额定流量来选择对应通径，CRG06规格对应的额定流量可满足多数中低压液压回路的通流需求，在回路设计时需要注意，不能将这类单向阀作为节流元件使用，它仅具备单向通流、反向截止的功能，没有流量调节的作用，若需要调节流量需要在回路中额外叠加节流阀或调速阀。

　　在三维建模过程中，这类阀件的建模需要重点关注安装孔的位置度、安装面的平面精度、流向标识的位置、端盖的拆装空间预留，尤其是安装孔的相对尺寸必须完全匹配样本参数，否则在实际装配时会出现孔位不对中无法安装的问题，建模时可先绘制方形基座的主体轮廓，再依次切除安装沉孔、内部流道、端盖配合止口，最后装配顶部的六角端盖，添加侧面的标识刻印特征，保证模型与实物的装配尺寸完全一致，方便后续在液压站整体设计时直接调用模型进行阀块布局、管路走向的干涉检查，避免后期加工装配时出现空间干涉的问题。在实际工况中，这类阀件的失效形式多为内部密封件老化导致的反向泄漏、阀芯卡滞导致的正向无法通流或反向无法截止，因此在建模时也需要考虑内部密封槽的尺寸规范，保证密封件的压缩量在合理区间，压缩量过大会造成装配困难、密封件过早磨损，压缩量过小则会出现渗油泄漏的问题。
