DN1600大口径液压驱动蝶阀结构设计

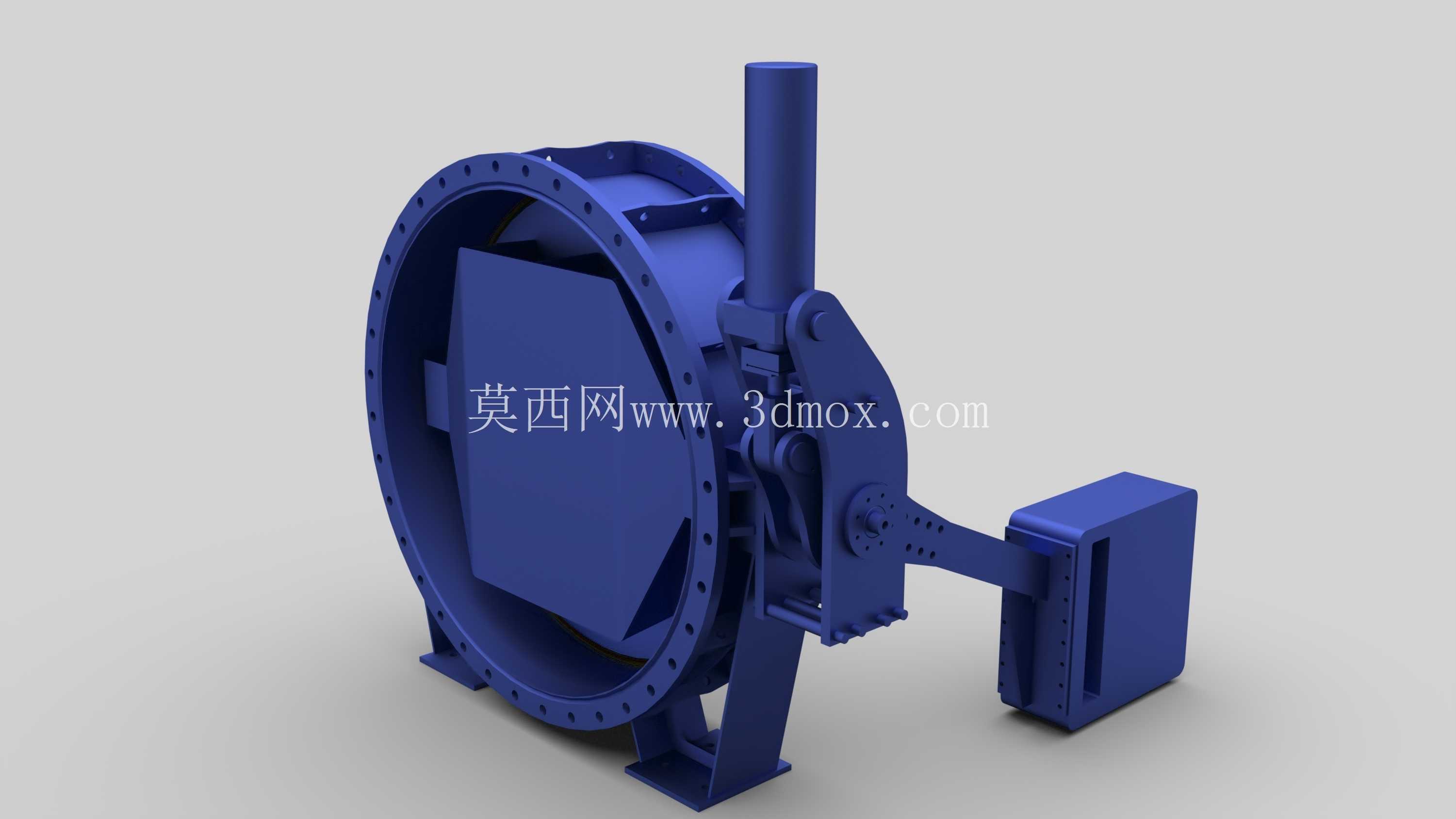

　　在市政供水主干网、大型循环水系统、电厂冷却管路这类大流量低压流体输送场景中，大口径蝶阀是管路系统截流、调节工况的核心执行部件，DN1600规格的蝶阀适配公称压力PN6的低压管路，这类管路普遍输送清水、轻度腐蚀性循环水等介质，单条管路的通流能力可达每小时数万立方米，对阀门的启闭可靠性、流阻控制、安装适配性都有明确的工程要求。这款液压驱动蝶阀的整体结构采用三偏心金属密封的基础构型，区别于普通中线蝶阀，三偏心结构能在阀门启闭过程中让密封面实现无摩擦接触，大幅降低启闭扭矩的同时延长密封件的使用寿命，适配大口径阀门的重载工况需求。

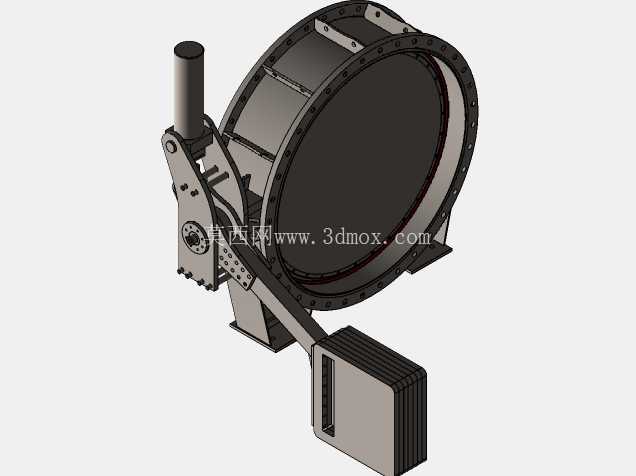

　　阀体部分采用法兰式连接结构，法兰盘上均匀布置螺栓孔，安装时可直接与管路两端的配对法兰对接，法兰的密封面采用突面形式，适配PN6压力等级的非金属垫片密封，安装时需注意法兰端面的平行度偏差不能超过千分之三，避免螺栓预紧后阀体产生额外内应力，导致阀板卡滞。阀板采用流线型弧面设计，在全开状态下阀板与管路轴线平行，流道内的扰流区域被压缩到最小，实测流阻系数仅为0.12左右，远低于同口径闸阀的流阻水平，能有效降低管路输送过程中的泵耗损失。驱动端采用液压执行机构搭配曲柄连杆传动结构，液压执行器的输出扭矩可根据管路压差调整，最大输出扭矩可达12000N·m，即使在阀前后压差达到0.6MPa的极端工况下，也能平稳完成启闭动作，不会出现阀板卡涩、密封面拉伤的问题。曲柄连杆机构的传动比经过优化，在阀门接近全关位置时传动比自动增大，能提供更大的密封压紧力，保证低压工况下的零泄漏要求；在阀门全开位置设置机械限位块，避免阀板过转导致密封面碰撞损伤。

　　阀轴部分采用双支点支撑结构，上下轴套采用自润滑铜基合金材质，无需额外加注润滑脂即可长期承受阀板的自重与流体冲击载荷，轴端采用多重填料密封结构，能有效防止介质沿阀轴泄漏，填料压盖采用可调式设计，后期维护时可在线调整压盖预紧力，无需拆解阀门即可解决轴端微漏问题。底部设置的支撑脚是大口径蝶阀特有的结构，因为DN1600规格的阀门整体自重超过2.3吨，仅靠两端法兰的螺栓连接无法长期承受阀门自重与管路振动载荷，安装时需将底部支撑脚与管路下方的承重支架固定，将阀门的自重载荷传递到管廊基础上，避免法兰连接处产生弯曲应力导致密封失效。液压执行器的控制接口采用标准液压管接头，可直接对接现场的液压控制站，执行器上集成了阀位反馈装置，可将阀门的开度信号实时传递到中控室，实现远程开度调节与启闭状态监控。在建模过程中，所有配合面的公差都按照GB/T 1800.2的IT7级精度设定，阀板与阀体内腔的间隙控制在3mm到5mm之间，既保证阀板转动时不会与内腔产生刮擦，又能避免间隙过大导致的介质紊流。密封面的堆焊层厚度预留了3mm的加工余量，实际生产中可根据密封试验的结果进行精磨，保证密封面的贴合度达到95%以上。

　　安装边界方面，阀门的整体轴向长度为780mm，执行器侧的横向突出尺寸为1120mm，安装时需在执行器侧预留至少800mm的维护空间，方便后期拆解液压执行器、更换密封填料。阀轴顶部预留了手动操作接口，在液压系统失压的紧急工况下，可通过配套的扳手手动操作阀门启闭，满足管路系统的应急处置要求。这类大口径液压蝶阀在实际选型时，需要重点核对管路的实际工作压力、介质温度、安装空间的承重能力，避免出现选型 mismatch 导致的安装失败或运行故障，建模时还原的所有结构细节都可直接用于生产前的结构校核、安装模拟、管路应力分析，减少现场安装时的干涉问题。
