八吨承载重型物料存放架结构设计

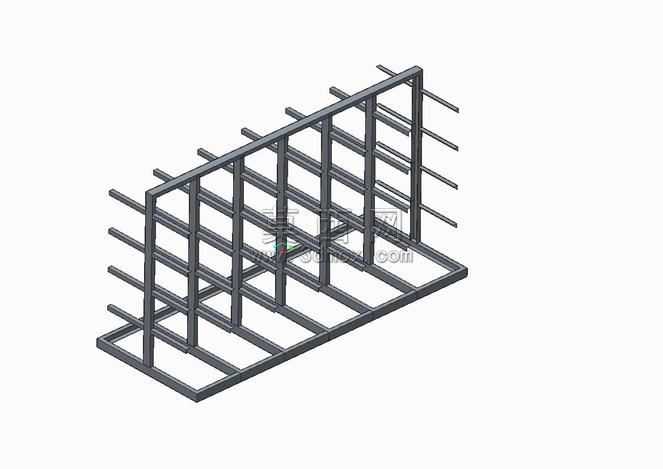

本模型为可承载8000公斤重量的重型物料存放架，整体采用等截面方管型材搭建全框架式结构，建模过程中以Creo软件为核心工具，首先完成基准坐标系与基准平面的搭建，按照重载仓储设备的受力逻辑规划整体布局：底部采用双层纵横交错的方管排布形成承托底座，作为整个架体的受力基础，有效分散上部承载带来的竖向压力，避免局部应力集中导致的结构变形。竖向支撑立柱沿底座长边等距排布，每根立柱与底座横梁的交接处均做共面约束与绑定连接，还原实际焊接加工的刚性连接效果，保证竖向传力路径的顺畅。立柱之间设置多道横向连接杆件，沿立柱高度方向分层布置，将独立的竖向立柱连接为整体受力体系，大幅提升架体的抗侧移能力与整体稳定性，避免重载下出现立柱失稳弯折的问题。面向物料存放的一侧，从每根立柱对应高度位置伸出多组平行的悬臂托杆，托杆与立柱采用垂直相交的刚性连接，托杆间距根据常见重型板材、长型材的存放尺寸规划，可分层承托大重量的长条状、板状工业物料，托杆长度经过受力测算，保证伸出段在满载状态下的挠度控制在仓储设备允许的安全范围内。材质设置上整体赋予哑光深灰金属材质，模拟工业仓储设备常用的碳素结构钢表面喷涂防锈漆的质感，渲染过程中采用等轴测视角展示整体结构，清晰呈现各杆件的排布逻辑与连接关系，未添加多余装饰构件，完全围绕重载承重的核心需求做结构设计，所有杆件的规格选型均匹配8吨的额定承载要求，框架交接处的节点均做加强处理，整体结构简洁可靠，受力路径清晰，可直接用于重型物料仓储场景的方案参考、结构验算与加工出图。
