桶膛线机配套旋转支撑执行单元

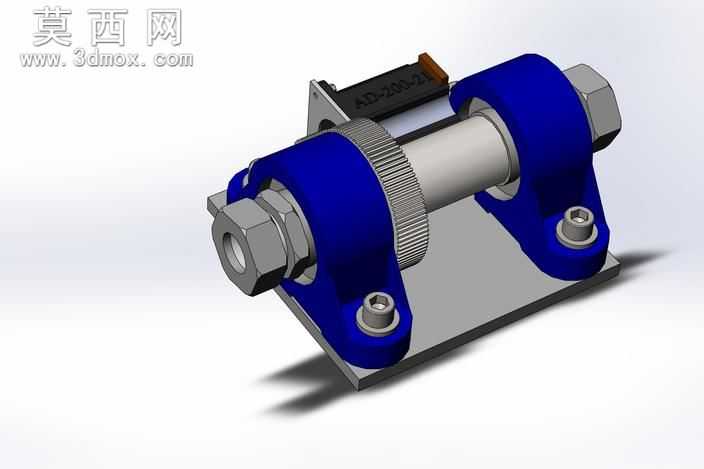

本模型为桶膛线加工设备配套的旋转执行单元，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计装配规范，对每一个零部件的尺寸公差、配合关系都做了对应约束，确保模型可直接用于工程参考与结构验证。渲染阶段采用实体渲染模式，对不同材质部件做了区分设置：两侧的支撑座采用深蓝色工程塑料质感材质，模拟实际设备中采用的高强度绝缘耐磨工程塑料材质，表面做了哑光磨砂质感处理，还原工业零件的真实触感；中间的旋转主轴采用银灰色金属材质，表面做了精磨金属质感设置，还原轴类零件加工后的光洁表面特征；主轴中部的传动齿圈做了细密齿形建模，齿面做了金属切削后的纹理质感处理，清晰展现齿形的啮合结构特征；两端的锁紧螺母采用六角标准件建模，表面做了镀锌金属的亮面质感处理，还原标准紧固件的外观特征；底部的安装底板采用灰色金属板材质感，表面做了冷轧钢板的哑光质感设置，底板上的安装沉孔做了精准的孔位建模，可直接对应实际安装的螺栓规格。结构设计上，该单元采用双支座对称支撑结构，两个蓝色支撑座通过内六角螺栓固定在底部安装底板上，支撑座内部设置有轴承安装位，为中间主轴提供稳定的回转支撑，保证主轴旋转时的同轴度与运转稳定性；主轴一端预留传动连接位，可对接动力输入部件带动主轴回转，主轴中部的齿圈可用于传动或者转速检测，配合外置传感器可实现主轴转速的实时反馈；两端的锁紧螺母可对主轴的轴向位置进行限位调整，消除轴向窜动间隙，保证旋转精度。设计思路围绕桶膛线加工的高精度回转需求展开，整体结构紧凑，支撑刚性充足，既保证了旋转过程的平稳性，又兼顾了装配调试的便捷性，各部件均采用标准化、模块化设计，易损件可快速更换，能够满足桶膛线加工设备长时间连续作业的使用需求，模型完整还原了装配体的所有配合关系，可直接用于装配干涉检查、运动仿真验证以及工程图纸的导出参考。
