正交双滑槽滑块联动机构三维设计

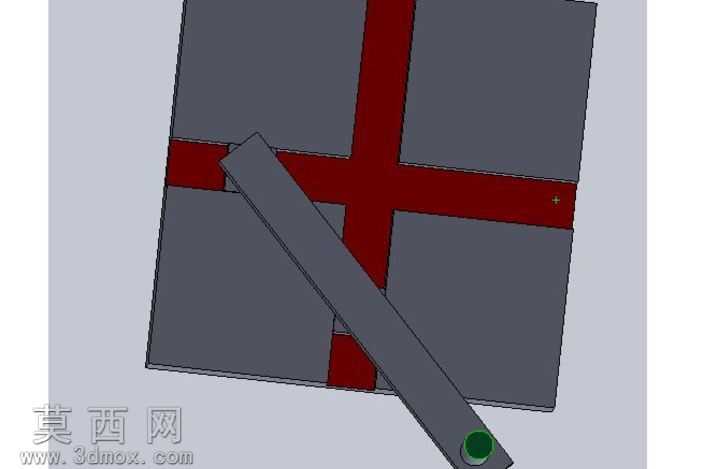

本作品为正交双滑槽滑块联动机构的三维建模成果，建模过程严格遵循机械运动原理完成结构搭建，首先在三维建模环境中绘制基准平面，确定十字正交布置的两条直线滑槽的定位尺寸，滑槽采用等截面矩形槽结构，槽宽与滑块配合段尺寸保持一致，预留合理的滑动配合间隙以保证运动顺畅无卡滞。建模时先完成固定基板的实体构建，在基板表面通过拉伸切除命令生成互相垂直贯通的十字滑槽，滑槽边缘做微小倒角处理，去除锐边的同时模拟实际加工的工艺特征。随后构建滑动杆件与滑块组件，杆件为长条形刚性结构，一端通过铰接副与其中一个滑块连接，杆身穿过另一滑块的铰接孔，两个滑块分别嵌入十字形的两条正交滑槽内，可沿各自滑槽方向做直线往复运动。材质配置上，固定基板采用深灰色哑光工程塑料材质，滑槽内壁设置略浅的同色系材质区分槽体结构，滑动杆件与滑块采用深灰色金属质感材质，铰接位置的销轴采用亮绿色高亮材质标注，清晰展示运动副的核心位置，整体渲染采用柔和的环境光，避免过度反光遮挡结构细节，同时添加微弱的环境闭塞效果增强结构的层次感。设计思路围绕双滑块的运动转换逻辑展开，该机构可将单一方向的直线运动通过杆件的联动，转换为两个正交方向的同步直线运动，也可通过杆件的摆动实现两个滑块的差速联动，建模过程中对所有运动配合面进行了公差校验，确保滑块在滑槽全行程运动时无干涉，杆件摆动角度与滑块行程的匹配关系符合机械原理的运动学计算，铰接副的转动范围预留充足余量，避免运动到极限位置时出现结构碰撞。整体模型结构简洁明了，完整还原了正交双滑块机构的核心传动逻辑，各零件的装配关系清晰，可直接用于运动仿真演示，直观展示该类机构的运动特性，也可作为基础机构单元用于更复杂机械系统的模块化设计参考，建模过程中所有特征均采用参数化绘制，关键尺寸可根据实际应用需求快速调整，适配不同行程、不同载荷的使用场景。
