美式面板安装型保险丝座结构设计

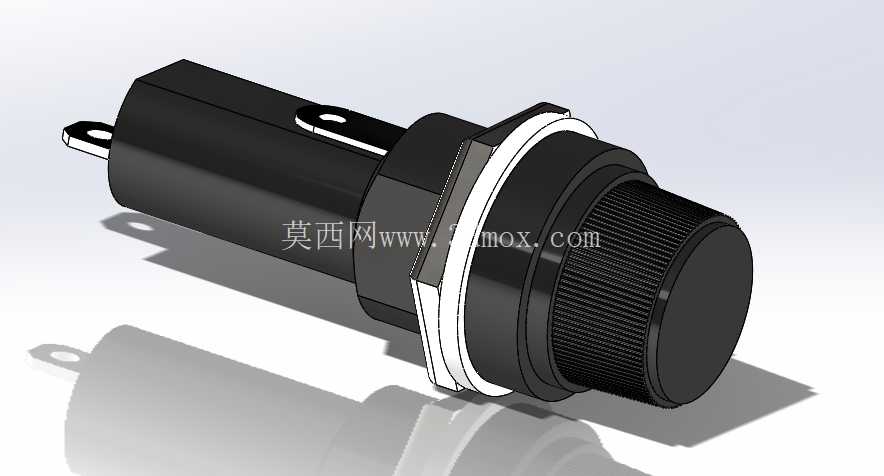

　　在低压配电、工控设备、小型家电的板前布线场景里，这类面板嵌入式保险丝座是电路过流保护链路里极易被忽略但可靠性要求极高的部件，不同于PCB直焊式保险丝座，美式规格的该类部件主打面板开孔卡装的快装结构，适配北美地区常见的玻璃管、陶瓷管保险丝规格，额定载流参数覆盖10A210VAC到15A125VAC的常规民用与轻工业配电区间，日常运维时无需拆解设备面板，直接拧开前端旋钮盖即可更换熔断的保险丝，大幅降低售后运维的拆件成本。

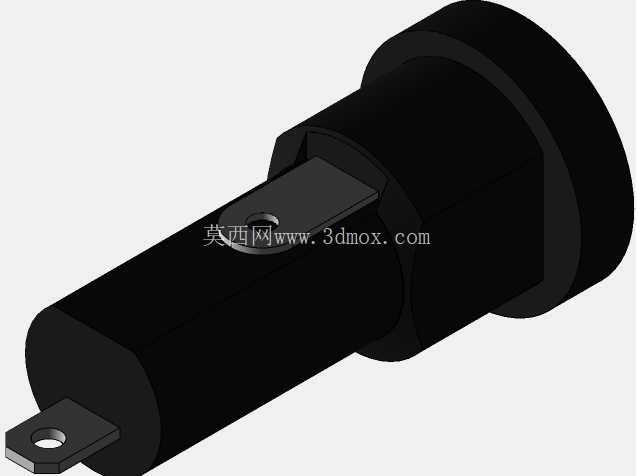

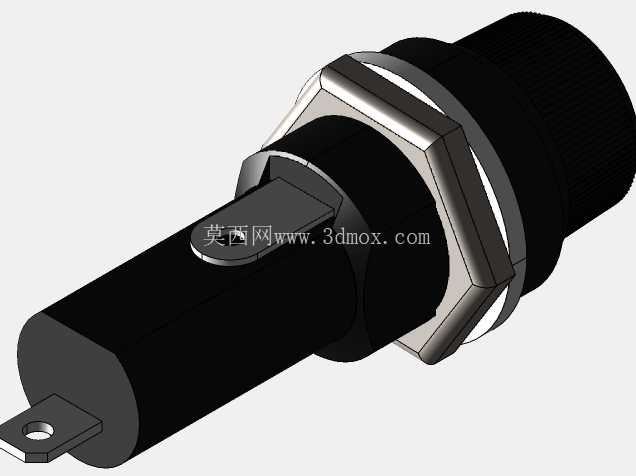

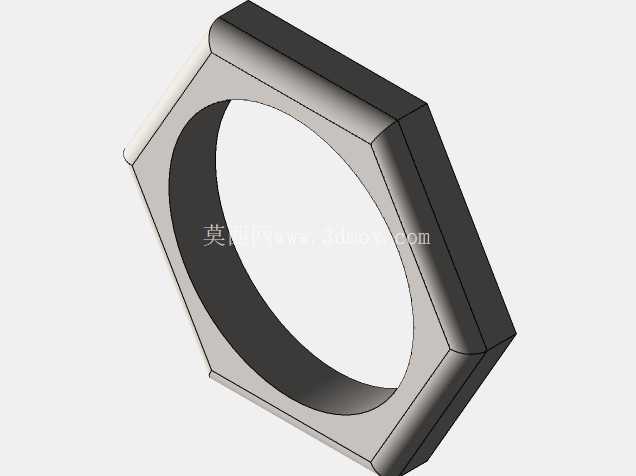

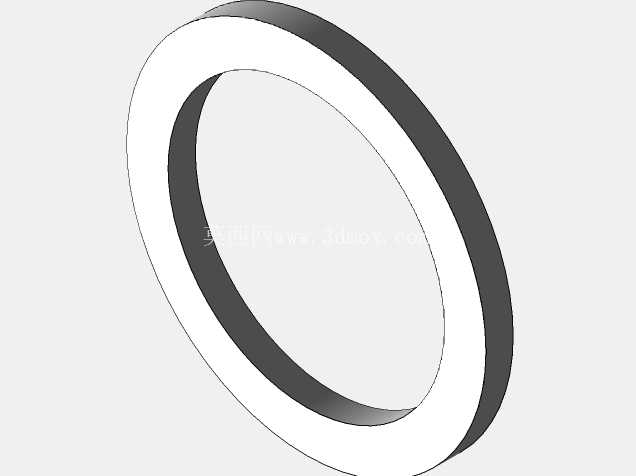

　　从结构设计逻辑来看，整个部件拆分为三个核心功能段：尾部的接插引脚段、中部的面板锁紧段、前端的旋钮操作段。尾部两个平行扁插引脚采用镀锡铜基材冲压成型，引脚开孔适配标准6.3mm插簧端子，接线时无需焊接，直接将线束端的插簧卡入即可完成电气连接，引脚与内部保险丝夹持弹片采用一体化冲压结构，减少拼接接触电阻，避免大电流工况下接触位过热氧化；中部的锁紧结构采用六角法兰加弹性卡圈的组合设计，设备面板开孔后，将主体从面板前侧推入，弹性卡圈在穿过开孔后自动弹开，配合前端的六角法兰面夹紧面板板材，适配1-3mm厚度的金属、塑料面板，安装时无需额外螺母锁紧，单手推入即可完成固定，法兰与面板接触位预留了环形密封槽，可加装橡胶密封圈实现面板前侧的防泼溅能力，适配户外便携设备、厨房电器这类有少量液体泼溅风险的使用场景。

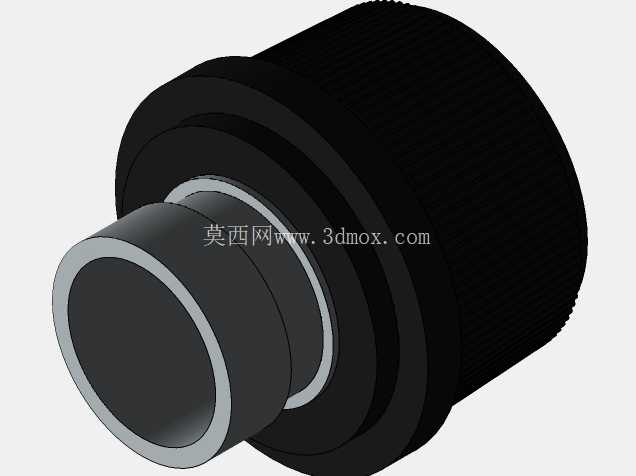

　　前端的旋钮盖采用滚花外壁设计，表面的直纹滚花深度控制在0.3mm，即便手部带薄油污或者佩戴薄劳保手套也能可靠施力拧开，旋钮盖与主体的连接采用多线螺纹配合，相比单线螺纹拧合圈数更少，更换保险丝时仅需旋转120度即可脱开，同时螺纹配合位预留了0.1mm的间隙公差，避免长期使用后积灰、塑料轻微形变导致旋钮卡滞；旋钮盖内部预留了保险丝顶出弹簧，当拧开旋钮盖时弹簧会自动将熔断的保险丝顶出10mm左右，无需用尖嘴钳抠取卡在腔体内的保险丝，避免运维时手指接触腔体内的带电部件。

　　建模过程中需要重点关注几个安装边界尺寸：首先是面板开孔直径，该款适配12.7mm的标准美式面板开孔，开孔公差控制在±0.2mm，过大会导致卡圈无法可靠锁紧，过小则主体无法推入；其次是尾部引脚的伸出长度，从面板后侧到引脚末端的长度控制在28mm，确保设备内部布线时不会与后侧的PCB板、结构筋位产生干涉，两个引脚的中心距为8.5mm，适配标准保险丝的两端接触间距；最后是前端旋钮的突出高度，旋钮盖拧紧后突出面板表面的高度为12mm，既保证足够的拧动施力空间，也不会因为突出过高在设备搬运过程中被磕碰误开。

　　材质选择上，主体绝缘外壳采用酚醛树脂压制成型，耐温等级达到130摄氏度，长期大电流工况下不会出现软化形变，内部的保险丝夹持弹片采用铍铜冲压后镀镍处理，弹性衰减周期超过1万次插拔，确保多次更换保险丝后仍能可靠夹紧保险丝两端的金属帽，避免接触不良打火烧蚀；旋钮盖采用阻燃ABS材质，表面做哑光磨砂处理，耐日常紫外线照射老化，户外设备使用3年以上不会出现表面脆化开裂。

　　实际选型应用中，这类保险丝座常被用在交流输入端口的首端，与设备电源开关串联，当后端电路出现短路、过载电流超过保险丝额定分断值时，保险丝快速熔断切断电路，避免故障扩大烧毁后端核心器件；相比引线式保险丝座，面板安装的结构可以让运维人员直接在设备外部观察、更换保险丝，无需拆开设备外壳，尤其适合商用售货机、工业控制箱、户外电源这类需要频繁运维或者现场快速排障的设备，设计时需要注意在保险丝座后侧预留不小于30mm的布线空间，给插簧接线、线束弯曲留出足够余量，同时面板开孔边缘需要做去毛刺处理，避免毛刺刮伤主体外壳的绝缘层导致耐压不达标。
