铝型材插片式电子散热结构件

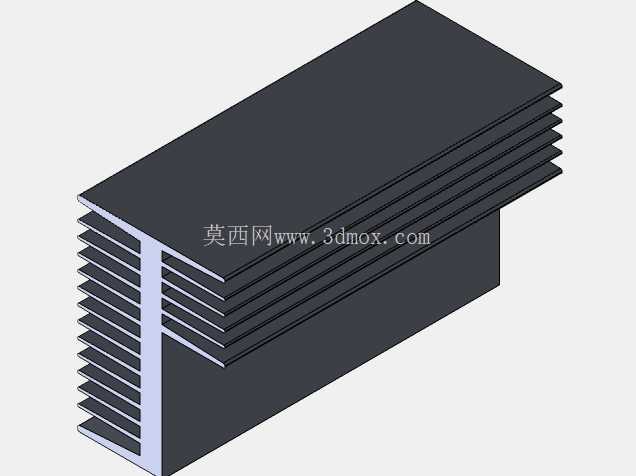

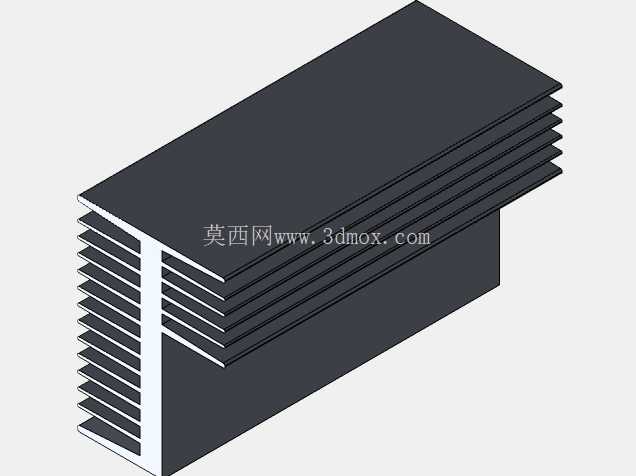

　　在功率电子设备的热管理设计环节，散热结构的选型与适配直接决定了核心功率器件的长期运行稳定性，这类插片式铝挤散热件是中小功率电源、工控驱动板卡、嵌入式算力模块上最常见的被动散热方案，不需要额外搭配风冷模组就能满足常规工况下的热交换需求。从实际安装适配的角度看，这款散热件的外形尺寸控制在79.1×56.9×130mm，属于中等规格的卧式安装散热结构，底座平面的平面度公差控制在0.05mm以内，能够保证和功率器件表面的充分贴合，减少接触热阻，安装孔位可以根据适配的MOS管、变压器、整流桥等器件的布局灵活调整，不需要额外做转接支架就能直接固定在PCB板或者设备内部的安装钣金上。

　　设计这类散热结构的时候，首先要核算对应发热器件的稳态热耗，结合环境温度上限、允许的器件结温要求倒推需要的散热总面积，这款产品采用的是底座加垂直插片的鳍片结构，鳍片间距保持在2.5mm左右，既能够保证自然对流情况下空气可以在鳍片间隙间顺畅流通，不会因为间距过小导致积热，也不会因为间距过大浪费安装空间，在有限的体积内把有效散热面积做到了最大化。鳍片和底座的连接采用的是铝挤一体成型工艺，相比粘接或者铆接的结构，不存在界面热阻，热量从底座传导到鳍片末端的效率更高，整体结构强度也更好，在设备运输或者长期受振动的工况下，不会出现鳍片松动脱落的问题。

　　从应用场景来看，这类散热件可以适配输出功率在100W到500W区间的AC-DC电源模块、低压大电流的整流装置、小型伺服驱动器的功率回路散热，也可以用在嵌入式工业网关、边缘计算模块这类封闭机箱内的主控芯片散热上，因为整体外形是规整的长方体，在设备内部布局的时候不需要预留额外的避让空间，很适合紧凑结构的电子设备做热设计适配。实际选型的时候需要注意，这款散热件的安装方向要尽量让鳍片的走向和设备内部的自然对流方向保持一致，也就是让鳍片间隙沿竖直方向布置，这样热空气上升的过程中可以顺畅带走鳍片表面的热量，如果因为结构限制必须横向安装，就需要核算降额后的散热能力，适当降低适配的器件功率上限，避免出现过热问题。

　　散热件的表面采用的是本色阳极氧化处理，氧化层厚度控制在8到12微米，既可以提升铝表面的辐射散热能力，也能起到绝缘防腐蚀的作用，在潮湿或者有轻度盐雾的工业环境下也能长期使用，不会出现表面锈蚀导致散热能力下降的问题。底座部分的厚度设计为6mm，足够的底座厚度可以让发热器件传导过来的热量快速在整个底座平面铺开，避免出现热量集中在器件接触区域、无法均匀传导到所有鳍片的问题，鳍片的厚度设计为1.2mm，在保证足够的结构刚度、不会因为轻微磕碰出现变形的前提下，尽可能提升了鳍片的数量，扩大了总散热面积。在三维建模过程中，这类散热件的模型需要重点还原底座的安装基准面、鳍片的排布间距、整体的外形边界，方便结构工程师在做设备整体布局的时候做干涉检查，提前确认安装空间是否足够，也可以直接在模型基础上调整安装孔位的位置、孔径大小，匹配不同的器件安装需求，不需要从零开始建模，能够大幅缩短热结构设计的周期。
