五英寸双螺杆流体输送泵结构设计

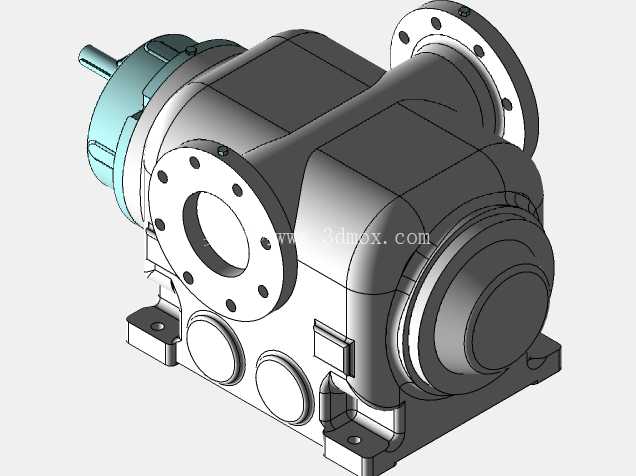

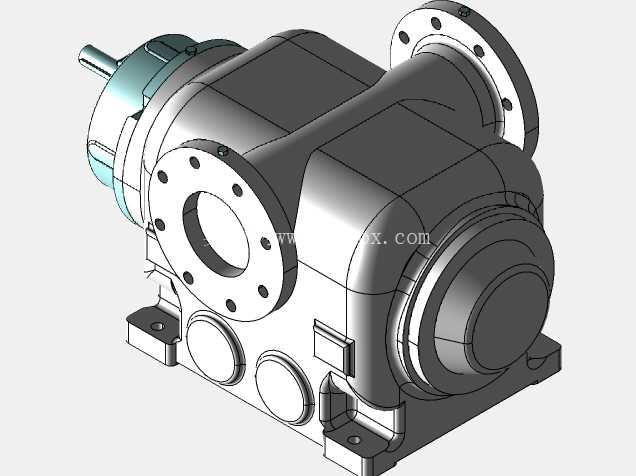

　　在石化、食品加工、高粘度流体输送的工况现场，双螺杆泵的应用占比逐年提升，这类容积式泵依靠两根啮合螺杆的齿间容积变化完成介质抽吸与推送，相比离心泵对高粘度、含微小颗粒介质的适应性更强，也不会像齿轮泵那样在输送剪切敏感介质时造成物料性能破坏。本次呈现的五英寸规格双螺杆泵结构，在设计阶段就围绕中流量工况的安装适配性做了多轮调整，首先从安装边界来看，泵体进出口采用标准法兰连接结构，进出口法兰的螺栓孔分度圆、孔径都匹配同口径工业管路的通用安装规范，现场安装时不需要额外制作过渡转接件，泵脚的安装孔位间距经过核算，能适配常规混凝土基础、型钢支架的安装尺寸，预留的调整余量可以抵消管路对接时的微小同轴度偏差，避免强行对接造成泵体壳体受力变形。

　　从功能特性层面看，该泵的螺杆转子采用对称型线设计，啮合间隙控制在合理区间，既可以保证输送过程中介质的回流损失控制在较低水平，也能避免螺杆运转过程中出现刚性接触摩擦，延长转子使用寿命；泵体的轴端密封采用集装式机械密封结构，密封腔的流道设计兼顾了冷却与冲洗需求，输送常温介质时不需要额外配置外接冲洗管路，简化了现场配管工作量；泵体侧面设置的两个检修口，不需要拆解进出口管路就能完成螺杆间隙检查、密封件更换等日常维护操作，大幅降低了设备运维的停机时间。

　　设计思路上，整个泵体采用模块化拆分结构，转子腔、轴承腔、密封腔各自独立，不同腔室之间的密封依靠成型密封垫完成，加工时可以分别对各个腔室的尺寸精度做管控，不需要为了保证整体同轴度而提升整个壳体的加工精度等级，有效控制了加工成本；轴承选型上，输入端采用深沟球轴承承受径向载荷，靠近转子端采用圆柱滚子轴承搭配推力轴承，平衡螺杆运转过程中产生的轴向力，避免轴向力传递到驱动端造成电机轴承损坏。实际应用场景中，这个规格的双螺杆泵可以覆盖润滑油输送、重油转运、食品级糖浆输送、化工粘稠原料输送等多种工况，只要更换对应材质的螺杆、密封件和壳体衬套，就能适配不同腐蚀性、不同温度等级的介质输送需求；进出口的通径设计匹配五英寸管径的流速要求，在额定转速下可以实现稳定的中流量输出，运转时的脉动率远低于单螺杆泵和往复泵，出口管路不需要加装大型稳压罐就能满足对压力波动敏感的工况需求。

　　从外形尺寸来看，泵体的整体长度、宽度、高度都经过紧凑化设计，驱动端的轴伸尺寸、键槽规格匹配标准Y系列电机的安装尺寸，可以直接通过联轴器连接，也能根据现场需求加装减速箱适配低转速大扭矩的输送工况；泵体顶部的排气螺塞可以在初次启动时排净泵腔内的空气，避免干磨造成密封件损坏，底部的排液螺塞可以在设备长期停机时排净泵腔内残留介质，防止介质凝固或者锈蚀内部零件。整个结构的建模过程中，所有配合面的尺寸公差、形位公差都按照实际加工要求做了标注参考，螺杆的型线建模采用参数化设计方式，调整螺杆导程、头数参数就能快速衍生出不同流量规格的同系列泵型，能给同类型产品的设计改型提供直接的结构参考，也能作为设备选型阶段的安装空间校核、管路排布模拟的三维参照，帮助设计人员提前预判安装过程中可能出现的干涉问题，减少现场安装的整改工作量。
