半开式离心泵叶轮结构设计方案

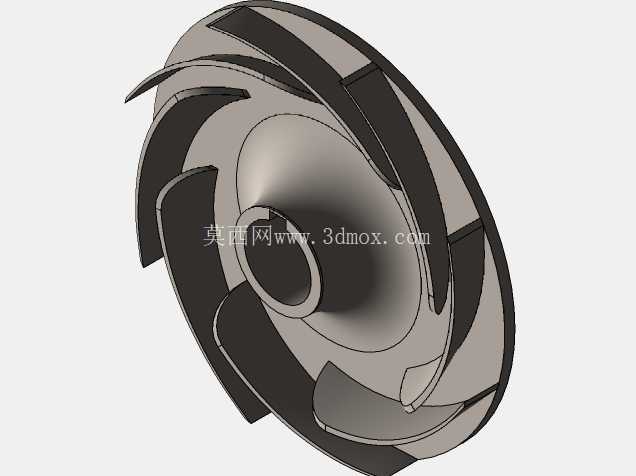

　　在市政给排水、污水处理、化工浆料输送、矿山尾矿输送等工况场景中，半开式叶轮是离心泵核心过流部件里适配性极强的结构形式，区别于闭式叶轮带前后双盖板、开式叶轮无任何盖板的结构，这款半开式叶轮仅保留单侧后盖板，叶片从后盖板向进水侧延伸，前端无盖板遮挡，这种结构特性直接决定了它的适用边界。从实际运行逻辑来看，半开式叶轮的无盖板侧直接朝向泵体的进水室，当输送介质中混入粒径不超过流道间隙1/2的固体颗粒、短纤维、絮状杂质时，介质可以顺着叶片的导入曲面直接进入叶轮流道，不会像闭式叶轮那样因为前盖板与泵腔的狭窄间隙出现颗粒卡滞、流道堵塞的问题，在污水处理厂的剩余污泥泵、河道取水泵、选矿厂的矿浆给料泵中，这种结构的叶轮能大幅降低运维拆检的频率，减少因流道堵塞导致的泵效骤降、电机过载烧损的故障概率。从设计思路层面拆解，这款叶轮的叶片采用后弯式空间扭曲曲面，不是简单的等厚度直板叶片，叶片进口边做了圆滑的倒圆修型，进口安放角沿着轮毂到轮缘的方向做渐变处理，目的是匹配流体从轴向进入叶轮后转向径向的流动轨迹，减少流体在叶片进口处的冲击损失，降低叶轮运行时的水力噪声和汽蚀风险；叶片的数量设置为6片，在兼顾流道过流面积的同时，保证对流体的做功能力，避免叶片数过少导致的流道扩散严重、流体滑移系数过大，也不会因为叶片数过多挤占流道空间，降低杂质通过能力。

　　叶轮中心的轮毂孔做了台阶式设计，靠近后盖板侧的孔段直径更大，用于和泵轴的轴肩定位配合，孔内预留了键槽安装位置，保证扭矩传递的可靠性，轮毂的轴向伸出长度经过匹配计算，刚好能和泵腔里的轴封组件、轴承体的安装位置对齐，不会出现轮毂过长干涉密封件、过短导致轴套压装不到位的问题；叶轮后盖板的背面靠近外圆的位置设置了一圈副叶片，也就是背叶片，这部分结构的作用是平衡叶轮运行时产生的部分轴向力，降低轴承组的轴向载荷，同时能阻止输送介质里的固体颗粒进入轴封腔，延长机械密封或者填料密封的使用寿命。

　　从安装边界来看，这款叶轮的最大外圆尺寸需要和泵体的蜗壳内壁保持均匀的3-5mm径向间隙，间隙过大会导致叶轮出口的高压流体回流到叶轮进口，降低泵的容积效率，间隙过小则会因为泵轴运行时的挠度变形、轴承游隙导致叶轮外圆刮蹭蜗壳内壁，出现运行异响、叶片磨损的问题；叶轮的进口端和泵进水室的密封环之间需要保持1-1.5mm的轴向间隙，这个间隙可以通过轴上的叶轮螺母进行调整，间隙过大同样会导致回流损失增加，间隙过小则会在热态输送介质时，因为部件热膨胀出现密封环和叶轮进口的摩擦抱死。

　　在实际选型适配时，这种半开式叶轮的效率比同参数的开式叶轮高8%-12%，虽然略低于闭式叶轮，但抗堵塞、耐磨损的特性是闭式叶轮无法替代的，针对输送含杂质介质的工况，叶片表面还可以做碳化钨喷焊处理，提升叶片的抗冲蚀磨损能力，延长叶轮的更换周期；在建模过程中，叶片的曲面需要通过流体仿真反复调整型线，保证流道内的流速分布均匀，避免局部流速过低导致的杂质沉积，也防止局部流速过高加剧叶片的磨损，叶轮做静平衡校验时，需要在叶轮后盖板的非过流面去重，保证平衡精度达到G6.3级以上，避免高速旋转时出现振动超标的问题。
