内燃机动力传递用曲柄轴结构设计

　　在往复式内燃机的核心传动链路里，曲柄轴是承担动力转换的核心承载部件，整套结构的设计合理性直接决定动力输出的平顺性与整机服役寿命。从实际装机场景来看，这类曲柄轴广泛适配小排量通用汽油机、小型农用动力机械、园林机械动力端，负责将活塞连杆组传递来的线性往复作用力，通过曲柄偏心结构转化为旋转扭矩向外输出，驱动后续传动系统完成做功过程。

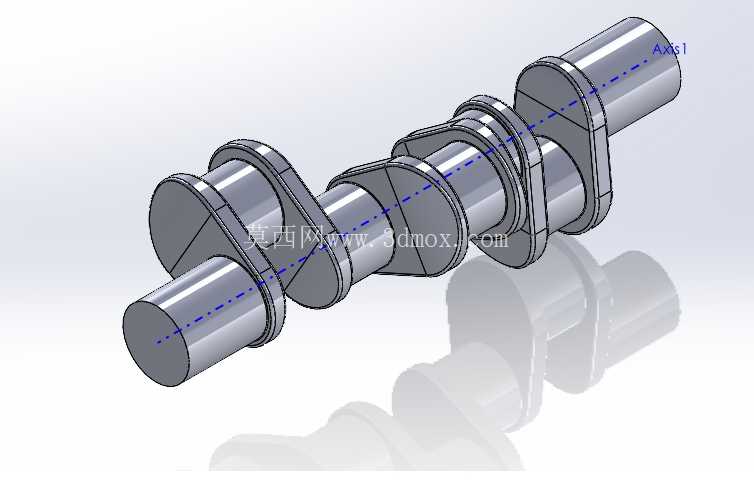

　　整套结构采用多曲拐对称布置思路，主轴颈与连杆轴颈之间通过曲柄臂过渡连接，轴段同轴度公差严格控制在0.02mm以内，确保高速运转时的动平衡精度，避免出现异常振动。主轴颈作为整根轴的旋转支撑基准，表面设计有较高的光洁度要求，适配滑动轴承的装配间隙，运转过程中可在轴瓦表面形成稳定油膜，降低摩擦损耗。连杆轴颈的偏心距严格匹配活塞行程参数，偏心距尺寸偏差不超过0.01mm，保证活塞运行到上下止点时的压缩比符合设计要求，避免出现撞缸或者压缩不足的问题。

　　从安装边界来看，两端伸出的主轴颈长度适配机体端盖的密封结构与轴承座安装位，轴端预留的定位基准面可用于安装飞轮、皮带轮等动力输出部件，轴向定位台阶的尺寸与机体轴承挡圈槽完全匹配，可限制整根轴运转过程中的轴向窜动量，窜动间隙控制在0.1-0.2mm区间，既避免轴向卡滞，也防止因窜动过大导致的连杆偏磨。曲柄臂与轴颈的过渡位置采用大圆角过渡设计，避免应力集中，这一位置是曲轴疲劳失效的高发区域，圆角参数经过反复校核，可承受交变载荷下的长期冲击，满足高疲劳强度的使用要求。

　　设计过程中充分考虑了润滑路径的布置，各主轴颈与连杆轴颈内部设计有连通的油道，压力润滑油可通过主油道进入各轴颈摩擦面，持续带走摩擦产生的热量与金属磨屑，保证各摩擦副在合理温度区间内工作。轴颈表面经过强化处理，具备优异的耐磨性能，可适应长期高负荷运转下的磨损工况，减少大修周期内的磨损量。整套曲拐的布置角度经过动平衡优化，相邻曲拐的相位角匹配气缸做功顺序，可抵消大部分往复惯性力与旋转惯性力，降低整机运转时的振动幅值，提升动力输出的平顺性。

　　在实际装配过程中，整根轴的径向跳动公差需要严格校验，各连杆轴颈的圆柱度公差控制在0.008mm以内，避免轴瓦出现偏磨导致的烧瓦故障。轴端的密封位粗糙度要求达到Ra0.8以上，适配骨架油封的装配要求，防止机油渗漏。从结构强度来看，整根轴的材质选用适配调质处理的合金结构钢，经过热处理后芯部具备足够的韧性，可承受做功瞬间的冲击载荷，表面硬度满足耐磨要求，兼顾强度与韧性的双重需求。这类曲柄轴的结构设计也可移植到小型空气压缩机、往复泵等需要将旋转运动与线性运动相互转换的设备中，通过调整偏心距、轴颈尺寸、曲拐数量即可适配不同缸数、不同排量的动力设备，具备较强的结构通用性。
