带内轴涵道式螺旋桨结构设计

　　在流体推进类设备的结构设计中，涵道螺旋桨的应用场景覆盖了小型水下潜航器、低噪通风设备、微型气垫推进单元等多个领域，这类结构相比开式螺旋桨，能够通过外围涵道的约束作用减少桨叶尖端的涡流损耗，同时降低运转过程中的流体扰动噪音，在对推进效率、噪音控制有明确要求的场景中具备明显的结构优势。这款带内轴的螺旋桨结构，在设计阶段首先明确了核心的功能边界：内轴作为动力输入的核心承载部件，需要直接对接驱动端的输出轴，将扭矩平稳传递到每一片桨叶上，因此内轴与桨叶轮毂的连接位置采用了一体化的过渡结构，避免分体装配带来的同轴度误差，减少高速运转过程中的动不平衡量。

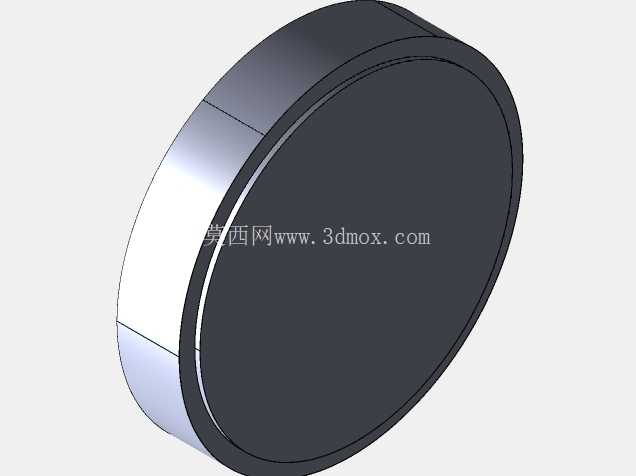

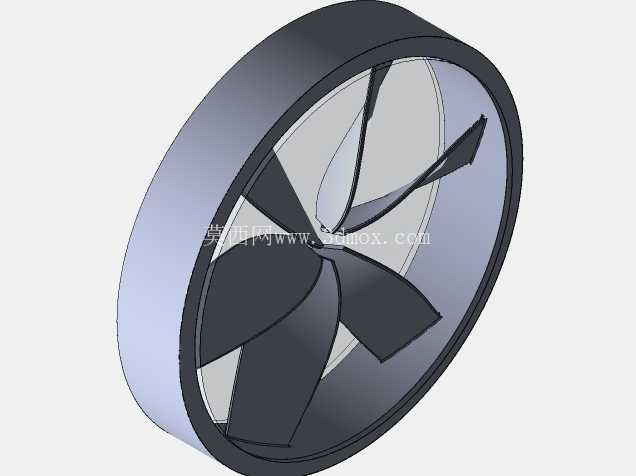

　　外围的涵道壁并非简单的环形包裹结构，其内壁型线顺着桨叶的出气方向做了微扩的导流设计，能够让桨叶推动的流体在流出涵道时减少截面突变带来的压力损失，同时涵道的径向厚度经过反复校核，既保证了结构强度，避免异物触碰高速旋转的桨叶引发结构损坏，也控制了整体的重量，不会给驱动端带来额外的负载负担。桨叶的翼型选择上，没有采用大弦长的大推力翼型，而是匹配小功率驱动单元的输出特性，选用了中等展弦比的扭曲翼型，从叶根到叶尖的安装角逐步递减，能够让不同半径位置的桨叶截面都处于合适的攻角区间，减少流体分离带来的效率损失，同时五片桨叶的均匀排布设计，能够降低单桨叶通过频率带来的振动，让运转过程更加平稳。

　　从安装边界来看，涵道的两端端面都预留了标准的安装止口，能够直接对接前端的导流罩或者后端的导流尾锥，也可以通过法兰结构直接固定在设备的安装框架上，内轴的两端都设计了轴承安装位，能够匹配常规的深沟球轴承实现径向支撑，输入端的轴头预留了键槽结构，能够实现与驱动电机或者减速机构输出轴的周向固定，避免扭矩传递过程中出现打滑。在实际的工程应用中，这类结构如果用于水下推进场景，只需要在轴承位置增加对应的动密封结构，就可以适配水下的工作环境，涵道外壁可以直接作为潜航器壳体的一部分，减少额外的结构连接件；如果用于通风散热场景，只需要将涵道对接通风管道，就可以作为管道风机的核心动力单元，不需要额外设计风筒结构，能够大幅减少整机的装配工作量。

　　设计过程中针对桨叶与涵道内壁的间隙做了严格的控制，间隙过大会导致桨尖的流体回流，降低推进效率，间隙过小则会因为加工误差、运转振动导致桨叶与涵道内壁发生刮蹭，因此在建模阶段就预留了合理的间隙公差，同时在桨叶的叶尖位置做了小角度的倒角处理，即使出现轻微的形变接触，也不会引发桨叶的卡滞或者断裂。内轴的中心位置做了通孔设计，一方面可以减轻整体的转动惯量，让驱动单元的启动响应速度更快，另一方面也可以作为线缆或者油路的通道，适配一些需要在桨毂中心安装传感器或者通油润滑的特殊应用场景。整个结构的所有连接位置都做了圆角过渡处理，避免应力集中，尤其是桨叶与轮毂的连接位置，采用了大圆角的平滑过渡，能够承受长期交变载荷的作用，减少疲劳断裂的风险。在三维建模过程中，所有的旋转特征都严格围绕同一中心轴线建立，保证了后续加工或者3D打印过程中的同轴度要求，桨叶的曲面采用了连续的G2曲率过渡，不会出现曲面突变导致的流体扰动，涵道的外壁做了哑光的圆柱面设计，既方便安装定位，也减少了外壁的流体阻力。
