深沟球滚动轴承结构三维数模

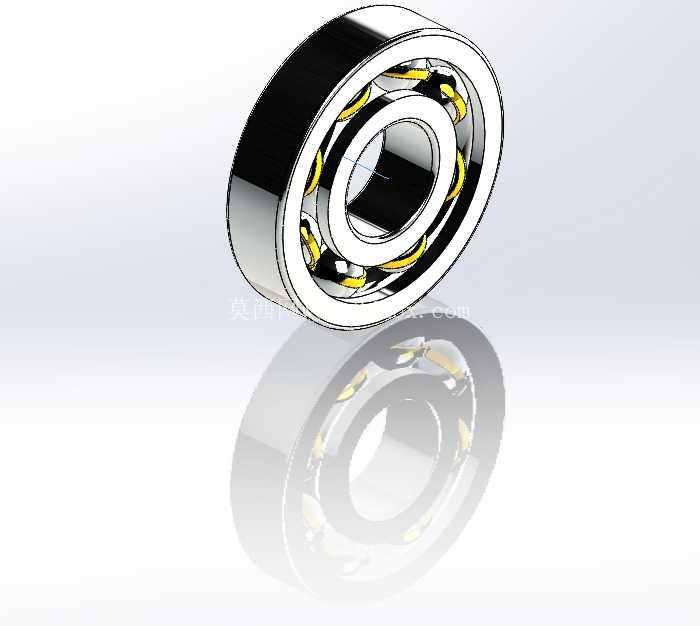

　　在各类旋转类机械装备的设计环节中，支承部件的选型与结构匹配直接决定了整机的运行稳定性与寿命周期，这款深沟球轴承的三维数模，完整还原了实体产品的各部分结构细节，可直接用于装配干涉校验、运动仿真模拟以及配套部件的结构设计参考。从实际应用场景来看，这类球轴承的覆盖范围极广，小到家用电机的转子支承、办公设备的传动辊轴，大到工业输送线的托辊支承、通用机床的主轴辅助支承、中小型减速机的输入输出轴定位，都能见到同结构轴承的应用，它的核心作用是在轴与轴承座之间建立滚动摩擦副，大幅降低轴系旋转过程中的摩擦阻力，同时约束轴的径向与少量轴向位移，保证轴上传动零件的回转精度符合设计要求。

　　从结构设计逻辑来看，模型完整呈现了内圈、外圈、滚动钢球、保持架四个核心组成部分：内圈与轴颈采用过盈配合随轴同步转动，内圈的滚道曲率与钢球直径做了匹配设计，保证钢球在滚道内的接触应力处于材料许用范围内；外圈安装在轴承座孔内，多数工况下为固定状态，部分需要轴向游动的轴系设计中，外圈也可与座孔采用间隙配合实现轴向微量位移；滚动钢球作为核心承载元件，均匀分布在内外圈滚道之间，将滑动摩擦转化为滚动摩擦，钢球的数量、直径直接决定了轴承的额定动载荷与静载荷参数，设计时需要根据轴系的径向载荷大小、转速区间做匹配选型；保持架采用浪形冲压结构，模型中还原了保持架的兜孔结构，其作用是将相邻钢球均匀分隔，避免钢球在运转过程中相互接触摩擦产生额外磨损，同时引导钢球在滚道内正确运动，在轴承无载区还能起到防止钢球脱落的作用。从安装边界与尺寸适配角度，数模严格按照通用深沟球轴承的尺寸规范构建，内圈内径、外圈外径、装配宽度都符合对应型号的尺寸公差要求，设计人员在做配套结构设计时，可以直接参考模型的尺寸确定轴颈的配合公差、轴承座孔的配合精度、以及轴上定位台阶的高度、轴承端盖的压紧尺寸，避免出现装配时的干涉问题：比如内圈的定位轴肩高度不能超过内圈的倒角尺寸，否则会导致轴承无法安装到位；外圈的座孔挡肩高度也要匹配外圈倒角，保证拆卸时工具能够顺利卡入轴承套圈。

　　在实际设备运行中，这类球轴承主要承受径向载荷，当轴承的径向游隙加大时，也能承受一定角度的轴向载荷，部分高速轻载的工况下，还可以替代推力轴承承受纯轴向载荷，相较于滑动轴承，它的启动摩擦阻力小，维护保养更简便，互换性强，不需要额外定制轴瓦结构，是通用机械设计中应用最广泛的旋转支承零件。建模过程中对各零件的配合间隙做了还原，包括钢球与滚道之间的径向游隙、保持架与钢球之间的活动间隙，导入三维装配环境后可以直接做旋转运动仿真，观察钢球的公转、自转状态以及保持架的运动轨迹，验证轴系运转时是否会出现卡滞、干涉问题，也可以基于这个模型做密封结构、润滑结构的拓展设计，比如在两侧增加防尘盖、密封圈结构，适配粉尘较多或者有润滑脂密封要求的工况。

　　很多刚接触机械设计的人员在做轴系设计时，容易忽略轴承的安装拆卸空间，这个数模完整呈现了轴承的端面结构，可以帮助设计人员提前规划轴承的安装路径、拆卸工具的操作空间，比如采用热装工艺时内圈的加热尺寸预留、拉马拆卸时的卡爪位置预留，避免后期设备装配或维护时出现无法拆装的问题。另外模型中还原了轴承套圈的倒角、圆角细节，这些结构并非工艺冗余，而是为了降低安装时的应力集中，同时引导轴承顺利装入轴颈和座孔，避免尖锐棱边刮伤配合面，影响配合精度。在做整机的有限元分析时，也可以基于这个模型简化后导入仿真环境，给钢球与滚道之间设置对应的接触参数，模拟轴系受载时轴承的应力分布、变形量，验证选型的轴承是否满足载荷与寿命要求，避免选型过小导致轴承过早失效，或者选型过大造成结构空间浪费、成本上升。
