直列四缸曲柄连杆活塞传动结构

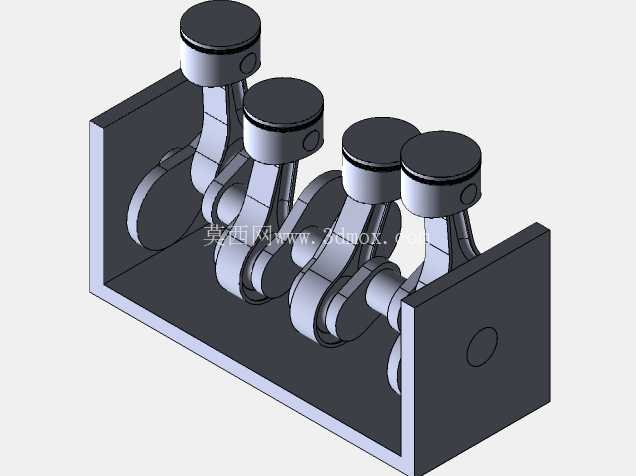

　　这套结构是内燃机核心动力转换单元的具象化呈现，日常在小排量乘用车动力舱、小型通用发电机组、农用机械动力端都能见到同原理的成熟应用，核心作用是把活塞承受的燃烧爆发压力通过连杆传递给曲轴，将活塞的直线往复运动转化为曲轴的旋转扭矩，向外输出可用动力。从结构布局来看，采用直列四缸的排布方式，四个活塞沿曲轴轴线方向等距排列，相邻缸的曲柄销错开180度相位，这种排布能保证四个缸的做功行程均匀错开，让曲轴输出的扭矩波动更小，运转平顺性优于同排量的单缸、双缸结构，同时直列布局的缸体加工工艺更简单，装配难度更低，日常维护的可达性更好。

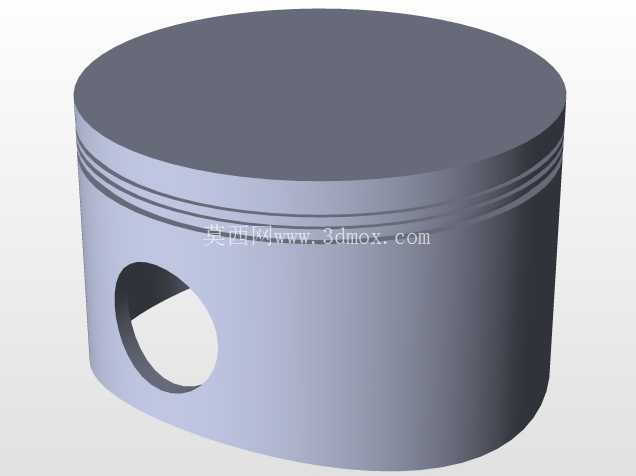

　　设计过程中首先要确定的是曲柄半径与连杆长度的比值，这个参数直接影响活塞的侧压力大小、连杆的摆角范围以及整机的高度尺寸，比值过大时活塞对缸壁的侧向敲击力会明显上升，运转噪音和缸套磨损速率都会增加，比值过小则会导致整机纵向尺寸偏大，占用更多安装空间，常规民用动力的这个比值一般控制在0.28-0.33区间，平衡动力输出效率和结构紧凑性。活塞部分采用平顶设计，顶面没有复杂的燃烧室凹坑，这种结构的活塞重量更容易控制，往复运动的惯性力更小，适合高转速工况下使用，活塞裙部预留了足够的导向长度，保证活塞在缸套内往复运动时不会出现偏磨，活塞销孔的位置略微偏向主推力面一侧，能在做功行程瞬间减小活塞对缸壁的敲击冲击。

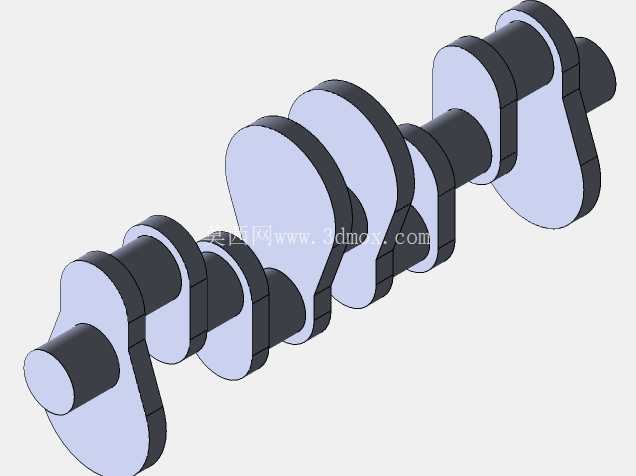

　　连杆部分采用工字形截面，在保证足够的抗弯、抗扭强度的前提下尽可能降低自身重量，减小往复惯性力对曲轴轴承的冲击，连杆大头采用剖分式设计，方便装配时与曲轴曲柄销连接，轴瓦安装位置预留了标准的过盈量，保证工作状态下轴瓦不会出现转动、移位。曲轴部分采用整体式锻造结构的设计思路，四个曲柄销与主轴颈之间通过曲柄臂连接，每个曲柄臂上都预留了平衡块安装位置，用来抵消活塞和连杆往复运动产生的一阶、二阶惯性力，降低整机运转时的振动水平，曲轴输出端预留了法兰连接结构，可直接对接飞轮或者动力输出轴，输入端可安装正时齿轮、皮带轮等附件，驱动配气机构、冷却水泵、发电机等外围附件。

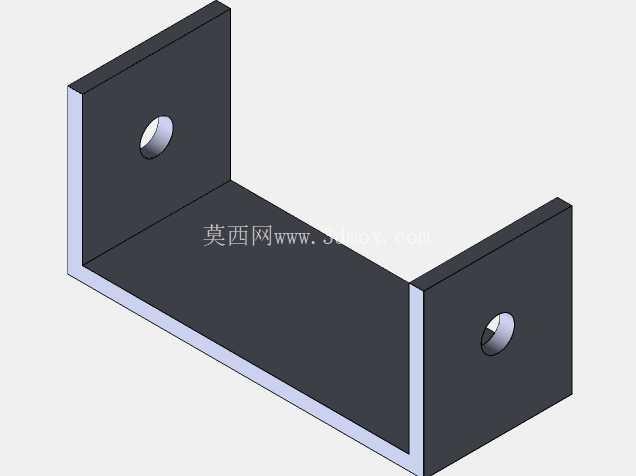

　　安装边界方面，这套结构的缸体部分采用两侧开放式的展示结构，实际应用中缸体需要封闭形成冷却水套，整体安装时需要预留曲轴轴向窜动间隙，主轴颈与缸体主轴承座的同轴度需要控制在0.02mm以内，避免曲轴运转时出现卡滞、偏磨，活塞与缸套之间的配合间隙需要根据工作温度、材质膨胀系数设定，保证热机状态下活塞不会在缸套内卡死，冷机状态下不会出现过大的敲缸噪音。从实际应用场景来看，这套结构的尺寸参数适配1.0-1.6L排量的自然吸气动力单元，可用于家用代步车的动力系统，也可经过材质强化后用于小型非道路机械的动力端，比如小型工程机械、园林机械的动力输出单元，结构上的模块化设计也方便后续调整缸径、行程参数，衍生出不同排量的动力版本，满足不同功率需求的应用场景。设计时还需要考虑润滑路径的布置，曲轴主轴颈、曲柄销、活塞销、缸套壁都需要压力润滑或者飞溅润滑，保证各运动副之间不会出现干摩擦，这套展示结构虽然省略了油道、冷却水套等细节，但核心运动副的配合关系、运动逻辑完全按照实际量产结构还原，可用于结构原理展示、运动仿真验证，也可作为动力总成设计初期的结构参考模板，帮助设计人员快速梳理曲柄连杆机构的运动干涉风险，核对各部件的运动边界，避免后续详细设计时出现活塞碰气门、连杆碰缸体等干涉问题。
