60KTYZ同步齿轮电机三维结构设计

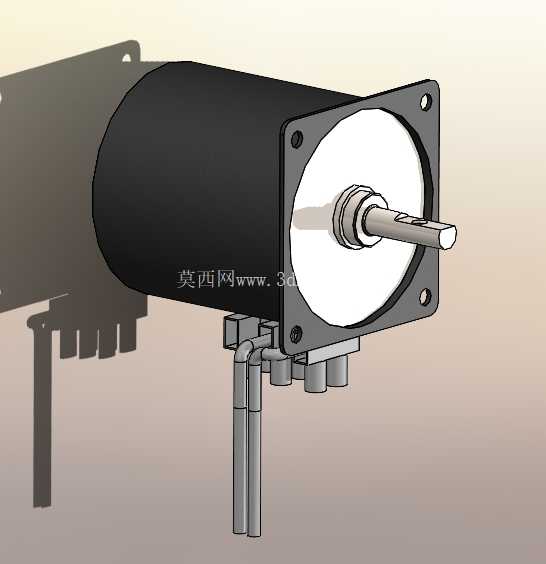

　　这款同步齿轮电机的三维结构还原，完全围绕小型低速传动场景的实际安装使用需求搭建，日常在小型自动化输送线、电动阀门执行机构、广告灯箱转动装置、家用小型厨电传动组件这类需要低转速大扭矩输出的场景里，这类电机的应用占比极高。做结构设计的时候首先要考虑的是安装适配性，前端方形法兰的安装孔位完全对应行业通用的安装尺寸标准，四个角的固定孔做了沉台设计，装配时螺丝头不会突出法兰平面，能保证电机安装面和设备安装板完全贴合，不会出现装配间隙导致的运行抖动问题。输出轴的轴径、键槽尺寸都严格匹配常用的联轴器、传动齿轮的安装公差，轴伸长度刚好覆盖常规连接件的装配深度，不会出现轴伸过长干涉周边结构、或是过短导致连接件固定不牢的问题。

　　电机本体的圆柱形壳体外径控制在常规小型安装位的兼容范围内，尾部的接线端子做了侧向引出的结构设计，相比尾部直出的接线方式，能有效缩短电机整体的轴向安装长度，在安装空间局促的小型设备内部，这种接线结构的空间适配性更强，接线端子的引脚间距做了防呆设计，装配时不会出现接线错位的问题。从功能特性来看，这款电机属于同步减速结构，内置的齿轮减速组直接集成在电机前端的法兰腔体内部，不需要额外搭配独立的减速箱，整体集成度更高，运行时的传动噪音更低，输出扭矩能满足小型负载的平稳驱动需求，正反转切换的响应速度快，运行转速稳定，不会出现普通异步电机低速段的转速波动问题。

　　建模过程中特意还原了内部齿轮组的啮合间隙、轴承的安装位公差，还有壳体和端盖的配合止口结构，这些细节都是实际生产装配中必须管控的尺寸点，止口的配合公差直接影响前后端盖的同轴度，要是同轴度偏差过大，电机运行时转子会出现扫膛问题，直接缩短使用寿命。安装边界的尺寸标注逻辑完全按照设备选型的实际需求设置，法兰安装面到输出轴端面的距离、壳体的最大外径、接线端子的突出高度、安装孔的中心距这些关键尺寸都做了明确的结构体现，选型人员不需要额外查找样本，直接通过三维模型就能确认该电机能不能适配现有设备的安装空间。

　　在做传动结构匹配的时候，这款电机的输出轴中心高和通用小型安装支架的尺寸完全匹配，不需要额外做转接件就能直接固定，对于做小型非标设备的结构工程师来说，这类标准尺寸的减速电机能大幅缩短设计周期，不用专门为电机设计定制的安装结构，直接选用标准支架就能完成装配。另外建模时也考虑了电机的散热结构，壳体表面的细微散热筋结构都做了还原，虽然这类小功率电机的发热量不大，但长时间连续运行的场景下，散热筋能提升壳体的散热面积，降低电机内部的绕组温度，提升连续运行的稳定性。前端盖和减速腔体的密封结构也做了体现，配合处的密封槽尺寸对应常规的O型圈线径，能满足普通工况下的防尘需求，在多尘的车间环境里使用也不会有粉尘进入齿轮啮合区域，避免齿轮出现异常磨损。
