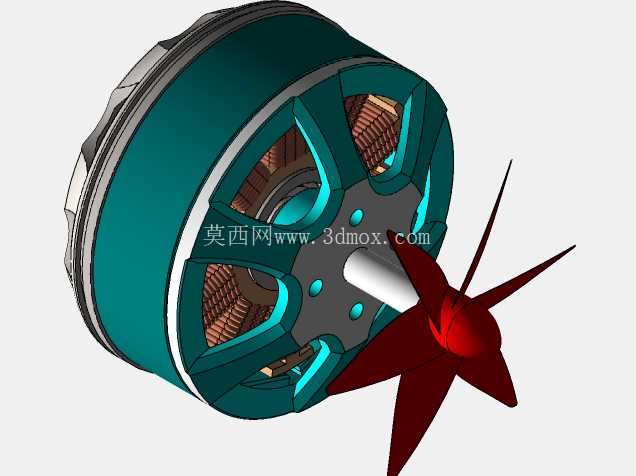

带螺旋桨结构的外转子无刷轮毂电机

　　这款集成螺旋桨结构的外转子无刷轮毂动力单元，最初的设计需求来自小型电动涵道飞行器与轻量化电动代步工具的跨界适配场景，在小型垂直起降无人机的动力端，它可以直接作为涵道风扇的驱动核心，省去额外的传动连接结构，降低动力系统的整体重量；在微型电动滑板、折叠代步车的轮端应用中，拆掉前端螺旋桨组件即可直接作为轮毂驱动单元使用，适配两种不同场景的安装需求。从结构设计逻辑来看，采用外转子排布的核心考量是同等体积下能获得更大的输出扭矩，转子外壳直接作为动力输出端，不需要额外设计减速齿轮组，既减少了传动过程中的机械损耗，也降低了运行过程中的噪音与故障点。

　　定子部分采用多槽集中绕组排布，线圈嵌装在定子铁芯的槽位内，槽绝缘结构做了适配高转速的加厚处理，避免高转速下线圈出现位移磨损；转子磁钢采用表贴式固定方式，磁钢与转子外壳之间涂覆耐高温结构胶，同时在磁钢两端设计有挡边结构，防止高转速下磁钢受离心力作用出现脱落。前端集成的螺旋桨采用六叶式设计，桨叶与输出轴之间通过锥面配合加锁紧螺母的方式固定，锥面配合可以保证桨叶的同轴度，降低高速旋转时的动不平衡量，桨叶的翼型做了低速大推力优化，在较低的转速下就能获得足够的推力，适配小排量动力单元的输出特性。

　　安装边界方面，转子外壳的外径控制在常规4寸轮毂的尺寸范围内，端盖位置预留有标准的轮圈安装螺孔，不需要额外制作转接件即可适配多数微型代步车的轮圈安装位；定子中心的固定轴采用中空设计，既可以穿过动力线缆，也能作为轮轴的安装定位基准，轴径尺寸与常规微型轮毂电机的安装轴径保持一致，方便现有设备做替换升级。设计过程中针对散热问题做了专门优化，转子端盖位置开有倾斜的通风槽，转子旋转时会带动内部空气形成定向流动，将线圈工作产生的热量顺着通风槽带出壳体，避免长时间高负载运行时出现线圈过热退磁的问题。

　　轴承选用深沟球轴承，两端轴承的跨度做了加大处理，能承受更大的径向载荷，不管是作为轮端驱动承受地面的冲击载荷，还是作为航空动力承受螺旋桨的反扭力矩，都能保证转动的平稳性。出线位置做了密封处理，定子轴的出线孔处设计有橡胶密封圈，防止户外使用时水汽、灰尘进入电机内部，提升不同使用场景下的环境适应能力。整个结构的零件拆分逻辑充分考虑了装配与后期维护的便利性，转子与定子之间采用分体式设计，拆卸端盖即可完成内部轴承、线圈的检修更换，不需要做破坏性拆解；螺旋桨组件与输出轴之间的连接结构做了快拆优化，松开锁紧螺母即可快速更换不同规格的桨叶，适配不同推力需求的使用场景。在实际选型适配时，需要注意安装位的轴向空间预留，螺旋桨的旋转直径要大于转子外径，安装时要保证桨叶与周边结构件留有足够的安全间隙，避免旋转过程中出现碰擦；作为轮毂电机使用时，要提前确认轮圈的安装孔位与转子端盖的螺孔位置匹配，必要时可加装薄型转接垫片调整安装间隙，保证轮圈安装后的同轴度。
