离心式鼓风机整机装配结构设计

　　在工业通风、车间环境调控、小型物料气力输送、设备散热配套等场景中，这类直联传动的离心鼓风机是应用频次极高的通用流体设备，区别于大型工业离心风机的分体式安装结构，该款集成化设计的鼓风机组件将动力单元、流体做功单元、支撑固定单元做了一体化整合，大幅降低了现场安装的对齐调试难度，尤其适配空间紧凑、安装工位受限的配套场景。从实际功能落地来看，该组件核心作用是通过叶轮高速旋转形成的负压差吸入环境空气，经蜗壳流道导流增压后沿切向出口送出定向气流，可独立完成小空间空气置换、设备局部风冷、轻量颗粒负压输送等作业，也可作为大型通风系统的末端增压单元补充风压。

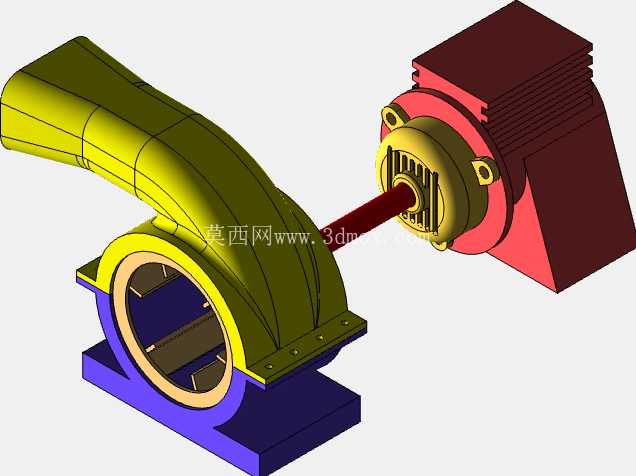

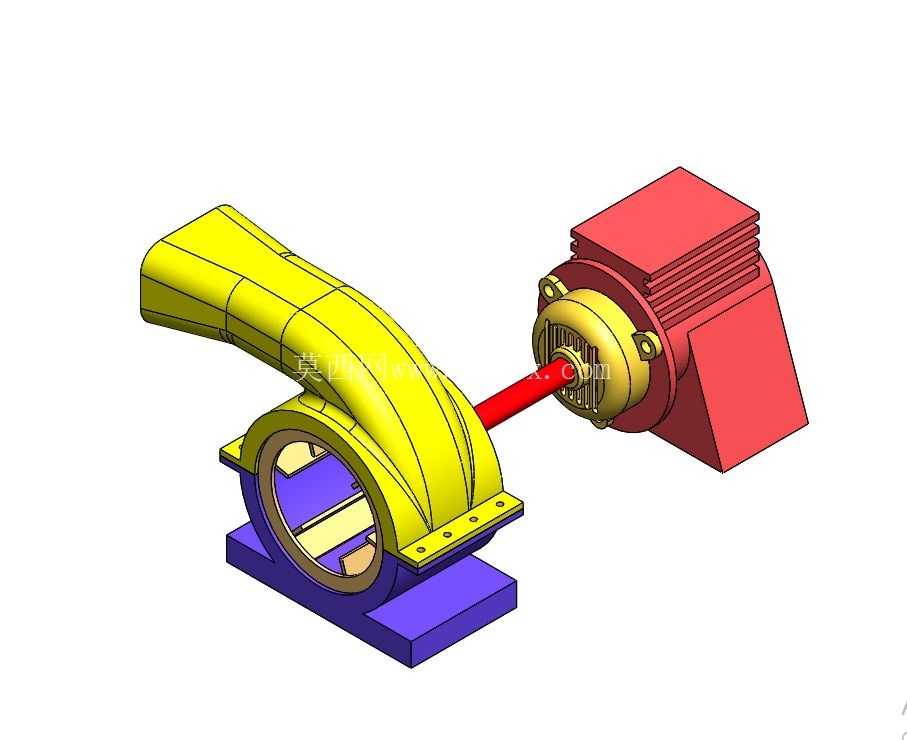

　　整套组件的结构拆分来看，主要包含蜗壳主体、离心叶轮、传动连接轴、驱动电机、安装底座五个核心模块，设计过程中优先考虑了运行稳定性与装配便捷性的平衡。蜗壳部分采用渐开线式流道设计，内壁曲面曲率沿气流走向平滑过渡，避免流道突变造成的局部涡流损耗，出口段做了等径直段延伸，方便外接通风管路时做密封连接，蜗壳侧壁开设的检修口可在不拆解整机的情况下完成叶轮积尘清理、间隙检查等日常维护作业。叶轮采用前弯式叶片构型，叶片与轮盘、轮盖的连接位置做了圆弧过渡处理，既降低了气流经过叶片间隙的阻力损失，也减少了长期运行过程中应力集中导致的叶片疲劳变形风险，叶轮做了整体动平衡校准，额定转速下运行振动幅值控制在通用风机标准允许范围内，降低整机运行的噪声与结构共振概率。

　　传动部分采用短轴直联结构，电机输出轴与叶轮安装轴通过刚性联轴器直接连接，省去了皮带传动、齿轮传动的中间传动损耗，传动效率可达95%以上，连接轴与蜗壳侧壁的接触位置设置了密封轴承座，既避免蜗壳内部风压泄漏，也可阻挡外部粉尘进入轴承滚道造成磨损，轴承选用深沟球轴承适配径向与少量轴向载荷，满足连续运行的寿命要求。驱动电机采用风冷式壳体结构，外壳的散热筋沿轴向排布，与电机尾部自带的散热风叶配合，可在运行过程中自主带走绕组产生的热量，电机端盖与蜗壳侧的连接法兰设置了定位止口，装配时无需反复调整同轴度，拧紧连接螺栓即可保证传动轴线对齐，大幅降低装配工时。

　　安装底座采用一体化铸造式结构，分别设置了蜗壳支撑位与电机固定位，两个安装面的平面度与平行度在加工时做了精度控制，避免装配后出现轴线偏斜导致的轴承受力异常，底座上的安装孔采用长圆孔设计，现场安装时可根据预埋螺栓的实际位置做小范围调整，降低基础施工的精度要求，底座底部预留了减震垫安装槽，可配套橡胶减震垫阻断运行振动向安装基础传递，减少对周边精密设备的振动干扰。

　　从安装边界尺寸来看，整套组件沿传动轴线方向的总长度控制在紧凑区间内，蜗壳出口的中心高度与底座安装面保持固定尺寸差，方便外接管路时做标高对齐，蜗壳的径向最大尺寸适配多数小型设备的安装空间，电机尾部的接线盒位置预留了足够的接线操作空间，无需额外拆解周边结构即可完成电源接线作业。设计过程中对各部件的装配顺序做了优化，可按照底座固定、蜗壳安装、叶轮装配、密封端盖固定、电机对接的顺序完成整机装配，拆解维护时也可单独拆下电机或蜗壳部分，无需将整机从安装基础上完全拆除，降低后期运维的工作量。在流道设计阶段通过流体仿真对蜗壳内壁曲率、叶片安装角做了多轮迭代，确保在额定转速下风压、风量参数满足常规配套场景的使用需求，同时将气流噪声控制在合理区间，适配车间、设备配套等对噪声有一定要求的使用场景。各部件的材质选用也兼顾了成本与使用寿命，蜗壳、叶轮采用常用的钣金材质冲压焊接成型，底座采用铸铁材质保证结构刚性，连接紧固件采用标准件，后期更换维护时采购便捷，无需定制特殊规格配件。
